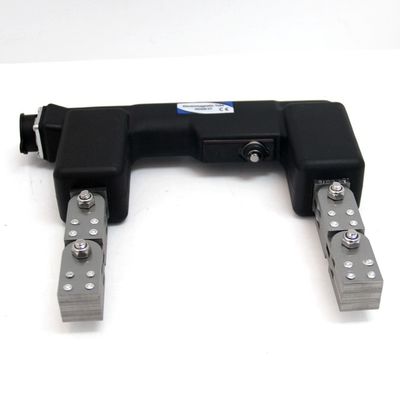

Equipo de prueba de partículas magnéticas sellado sólido Detector de fallas magnéticas portátil Yugo electromagnético AC/DC Yugo manual

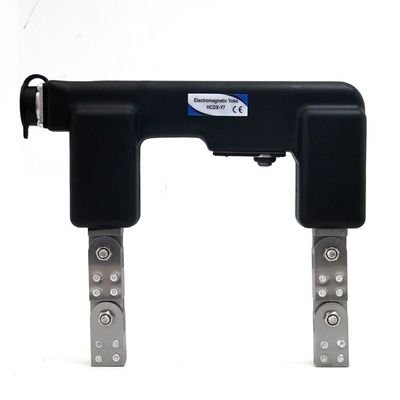

Yugo electromagnético AC/DC Yugo manual Magna Detector de fallas magnéticas HCDX-Y7
El HCDX-Y7 es un yugo duradero, AC/DC, alimentado por BATERÍA, diseñado para detectar indicaciones superficiales y subsuperficiales en las aplicaciones más exigentes.

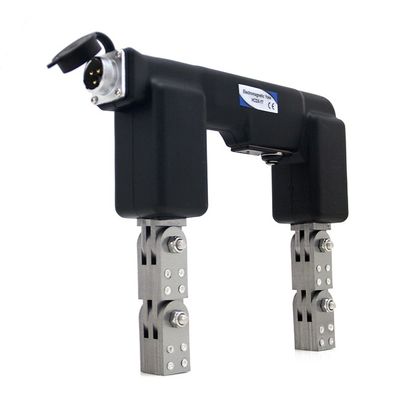

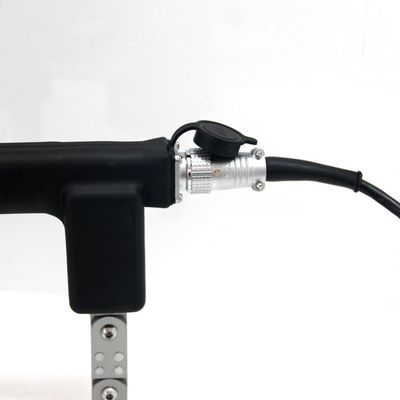

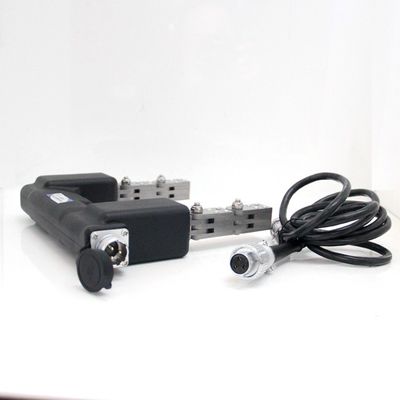

Con una construcción sellada resistente a los productos químicos, patas articuladas para adaptarse a cualquier forma de pieza y un robusto cable de doce pies con alivio de tensión para uso en campo, el HCDX-Y7 es ideal para la inspección de soldaduras y otras pruebas remotas.
Los controles de estado sólido permiten al operador utilizar campos magnéticos de CA para indicaciones superficiales o campos magnéticos de CC para indicaciones subsuperficiales para satisfacer todas las necesidades de inspección.
Características del producto
Cumple con JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024
Construcción sólida sellada y duradera
Resistente a productos químicos y abrasión
Opciones de funcionamiento AC y DC para inspección superficial y subsuperficial
Supera las especificaciones de elevación ASTM
Hay lugares conectados directamente a la fuente de alimentación de CA, que se pueden conectar directamente con la fuente de alimentación de CA.
Es posible utilizar una fuente de alimentación magnetizada de CA (paquete de baterías inversor CC-CA) para suministrar energía de CA sin ninguna inserción directa a la fuente de alimentación de CA.
La fuente de alimentación de magnetización de CC (paquete de baterías de CC) se puede utilizar para realizar la función de magnetización de CC.

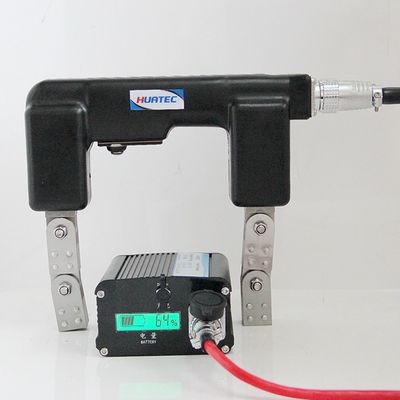

La función de visualización de energía puede mostrar la energía actual de la batería y tiene la función de alarma sonora y luminosa.
Chip de microordenador incorporado para estabilizar el voltaje de salida y garantizar la sensibilidad de detección.
Magnetización ajustable

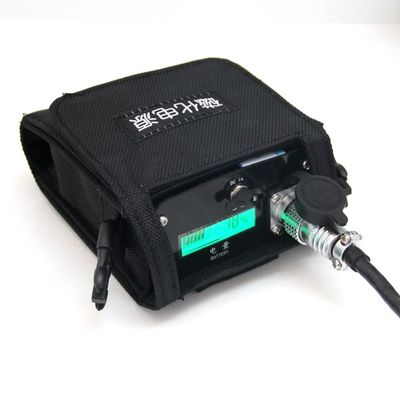

La bolsa de cintura de trabajo especial puede transportar el paquete de baterías, la suspensión magnética, el agente de contraste, la sonda de yugo, etc.
Guía de modelos
HCDX-Y7
| Yugo electromagnético |
HCDX-Y7 |
| Espaciamiento de electrodos |
0～210mm |
| Corriente máxima |
2.8A |
| Peso |
2.4kg |
| Función principal |
Magnetización de corriente alterna directa
Magnetización de CC del paquete de baterías recargables MT-500
|
Parámetro técnico
Temperatura de trabajo: -10 ~ +40 C
Temperatura de almacenamiento: -20 ~ 50 C
Humedad relativa: <80% sin condensación
Aumento de la temperatura de trabajo: <18 C
Tasa de carga temporal: >50%
Sensibilidad: pieza de prueba estándar A1 ranura 15/50 claramente mostrada.
Potencia de elevación mínima de CA: >4.5kg (44N)
Potencia de elevación mínima de CC: >18.1kg (177N)

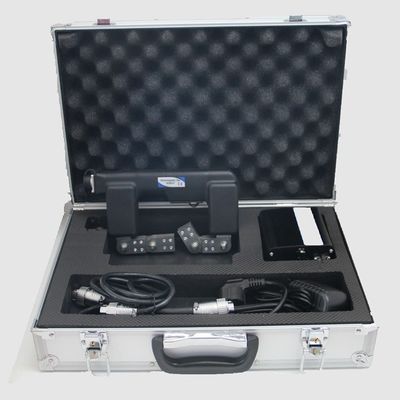

Configuración estándar:
HCDX-Y7
Anfitrión del detector de fallas de polvo magnético 1
Línea de alimentación 1
Paquete de baterías de CC recargables (fuente de alimentación magnetizada de CC) 1
Mochila de alimentación de CC 1
Adaptador de corriente 1
Línea de conexión de salida de CC 1

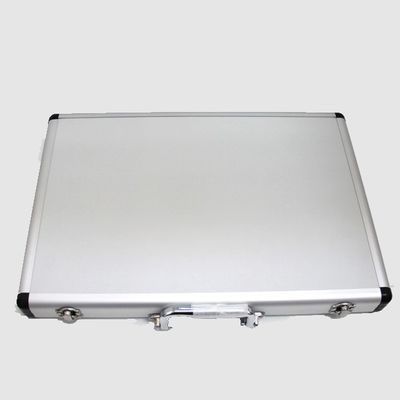

Caja de instrumentos 1
Ejemplos de defectos: Ubicación del defecto:
Inclusiones Costuras Superficie y subsuperficie Ideal para: Grietas por fatiga
Grietas de contracción Desgarros Solapas Pruebas de campo inspecciones de ollas
Escoria de soldadura Grietas de rectificado Inspecciones en servicio
Grietas de enfriamiento Entornos exigentes
Inspección de soldaduras
