Equipo de ensayo de partículas magnéticas resistentes a la abrasión Yugo electromagnético Inversor de batería AC/DC Detector de fallos
Yugo electromagnético Batería de inversor AC/DC Detector de fallos magnético Yugo HCDX-Y7L

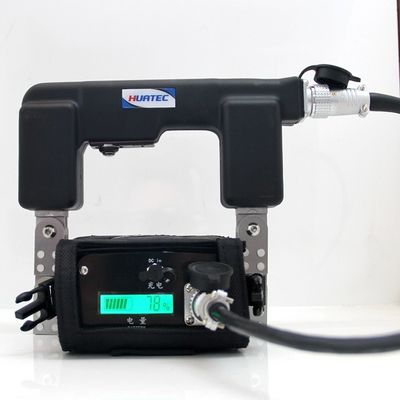

El HCDX-Y7L es un yugo magnético de batería de inversor CC-AC de alta resistencia y durabilidad diseñado para detectar indicaciones de superficie y sub-superficie en las aplicaciones más resistentes.

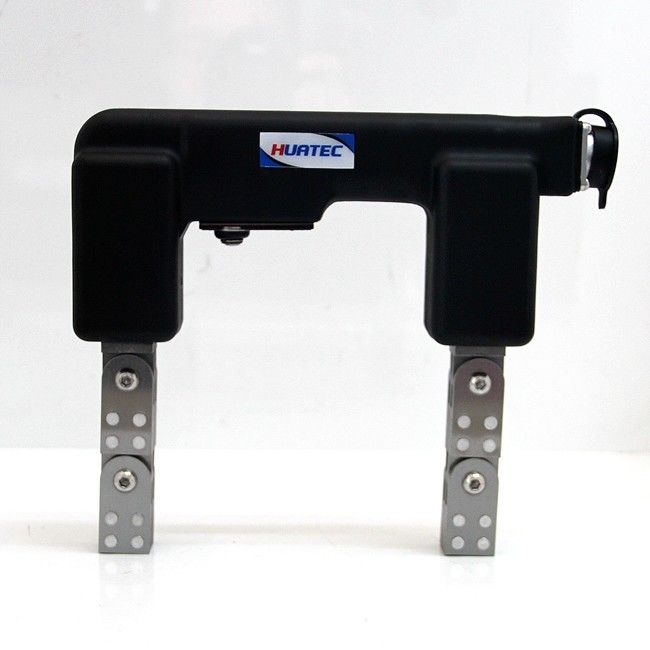

Con una construcción sellada resistente a productos químicos, piernas articuladas para contornar cualquier forma de pieza y un robusto cable de doce pies para uso en el campo,el HCDX-Y7L es ideal para la inspección de soldaduras y otros ensayos remotos.
Los controles en estado sólido permiten al operador utilizar campos magnéticos CA para las indicaciones superficiales o campos magnéticos CC para las indicaciones sub-superficiales para satisfacer todas las necesidades de inspección.
Este instrumento cumple los requisitos normalizados de JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."condición técnica del detector de fallas de yugo electromagnético".
Características del producto
Construcción sellada y duradera
Resistente a los productos químicos y a la abrasión
Opciones de funcionamiento de CA y CC para la inspección de superficie y subsuperficie
Excede las especificaciones de elevación ASTM
La fuente de alimentación magnética de CA (conjunto de baterías de inversor CC-AC) tiene las funciones de regulación de voltaje, sobrecarga, sobrecorriente y sobre descarga.
Cuando la fuerza de elevación no es suficiente, la potencia se corta automáticamente para garantizar la sensibilidad de la detección de fallos.
La función de visualización de potencia puede mostrar la potencia de la batería actual y tiene la función de alarma de sonido y luz.
Construido en un chip de microcomputadora para estabilizar el voltaje de salida y asegurar la sensibilidad de detección.
Magnetismo ajustable
El bolso de cintura de trabajo especial puede llevar un paquete de baterías, suspensión magnética, agente de contraste, sonda de yugo, etc.
Guía modelo
| Jugo electromagnético |
HCDX-Y1 |
HCDX-Y7 |
HCDX-Y7L |
HCDX-Y7T |
| Espaciado entre electrodos |
0 ∼ 210 mm |
0 ∼ 210 mm |
0 ∼ 210 mm |
0 ∼ 210 mm |
| Corriente máxima |
2.8A |
2.8A |
2.8A |
2.8A |
| peso |
2.2 kg |
2.4 kg |
2.4 kg |
2.6kg |
| función principal |
Magnetizadores de corriente alterna directa |
Magnetizadores de corriente alterna directa
Magnetizador de corriente continua del paquete de baterías recargables MT-500
|
Magnetizadores de corriente alterna directa
Magnetismo de CA de la batería recargable MT-600
|
Magnetizador de corriente alterna directa

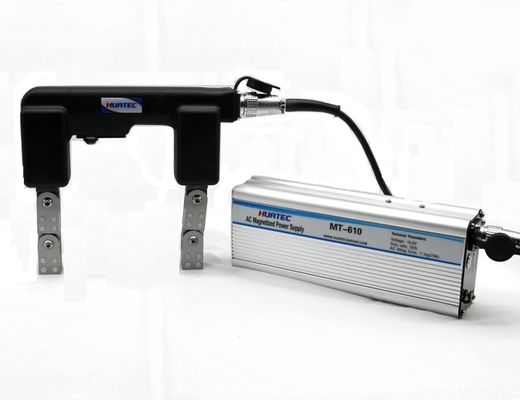

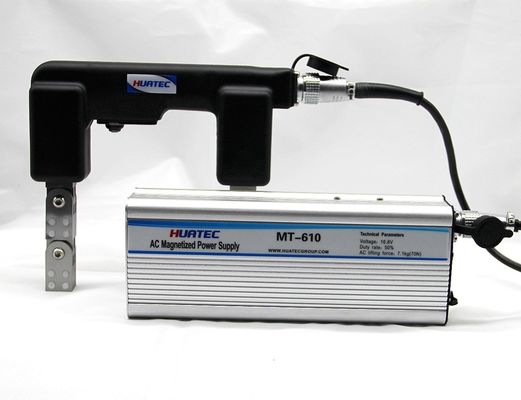

Magnetizador de corriente alterna de la batería recargable MT-610
|
Parámetro técnico
Temperatura de trabajo: -10 ~ +40 C
Temperatura de almacenamiento: -20 ~ 50 C
Humedad relativa: < 80% sin condensación
Aumento de la temperatura de trabajo: < 18 C
Variación de la velocidad de carga
Sensibilidad: pieza de ensayo estándar A1 con ranura 15/50 claramente expuesta.
Potencia de elevación mínima de corriente alterna: > 4,5 kg (44 N)
Potencia de elevación mínima de corriente continua: > 18,1 kg (177 N)
Configuración estándar:
El HCDX-Y7- ¿ Qué?
Detector de fallas de polvo magnético en el host 1
Línea eléctrica 1

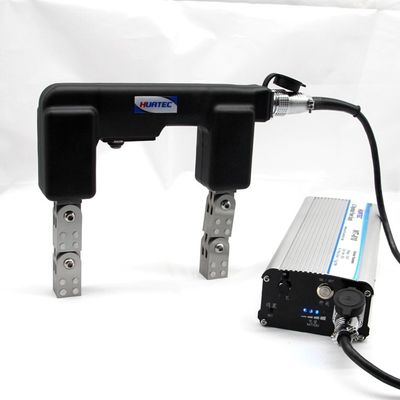

Batería con inversor de tipo CC-AC recargable MT600 (alimentador de magnetización CA) 1
Mochila de alimentación por CA 1
Adaptador de alimentación 1
Línea de conexión de salida CA 1

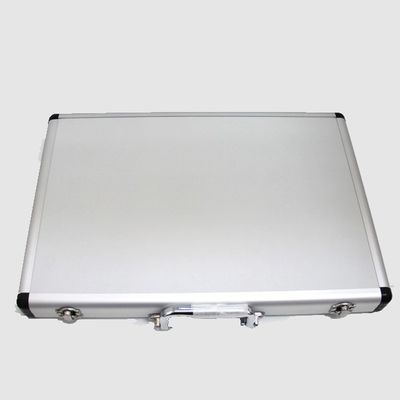

Cuadro de instrumentos 1
Ejemplos de defectos:Ubicación del defecto:
Inclusiones Cosas Superficie y subsuelo Ideal para: grietas por fatiga
Las grietas de contracción Las lágrimas Las vueltas Las pruebas de campo Las inspecciones de la maceta
Slag de soldadura grietas de rectificación inspecciones en servicio
Apagar grietas Entornos exigentes
Inspección de soldadura
El paquete de baterías es opcionalel cuadro:
| Nombre |
Batería de inversor de CC-AC |
Batería de inversor de CC-AC |
Fuente de alimentación magnética de corriente continua |
| Modelo |
En el caso de los vehículos de motor |
Se trata de un artículo de la Directiva 2008/57/CE. |
Se trata de la MT-500. |
| tensión de salida |
El aire acondicionado |
El aire acondicionado |
D.C. |
| Tipo de potencia |
Batería de litio |
Batería de litio |
Batería de litio |
| Corriente de carga |
2A |
2A |
2A |
| Capacidad de la batería |
Cubiertas |
8 000 mAh |
Cubiertas |
| Tiempo de trabajo |
Alrededor de las 4. |
Alrededor de las 6. |
Alrededor de las 8. |
| Tamaño de la forma |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías A y B. |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| peso |
1.0kg |
1.2 kg |
0.65kg |
