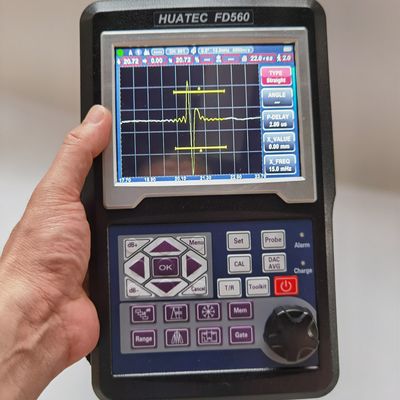

FD560 0-10000mm DAC, AVG, TCG AWS Detector de fallas ultrasónico
Descripción del producto:
El diálogo interactivo y fácil de usar ayuda en operaciones como la calibración, la creación de curvas, etc.
★ Todas las herramientas que necesita: DAC, AVG, TCG AWS, etc.
★ Frecuencia de repetición de pulsos: ajuste preciso de 10-2000Hz, escaneo de alta velocidad, sin omisiones.
★ Alta relación señal-ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles.
★ AD de 12 dígitos, el muestreo de alta velocidad conduce a un mejor diagrama de eco con todos los detalles. Sensible y puede detectar incluso fallas diminutas.
★ Puede usar la frecuencia de la sonda 20M perfectamente.
★ Estándar IP65. Carcasa protectora de goma. El soporte de amortiguación hace que se mantenga en cualquier ángulo.
★ La batería dura 15 horas con una carga.
Características:
Visualización automatizada de la ubicación precisa de la falla (Profundidad d, nivel p, distancia s, amplitud, sz dB, ф).
Dimensionamiento de fallas: dimensionamiento automático de fallas utilizando AVG o DAC/TCG, acelera la presentación de informes de aceptación o rechazo de defectos.
Calibración automatizada del punto cero del transductor, ángulos, borde frontal y velocidad del material. (V2 y dos agujeros)
Conveniente para crear y usar DAC/TCG y AVG para evaluar el eco, la curva se puede modificar y compensar.
Conectando U-Disk, la unidad puede obtener memoria ilimitada.
Hay 17 estándares en la unidad.
Conexión Bluetooth a un dispositivo móvil para generar e imprimir informes de detección en el sitio. AWS D1.1.
Función de corrección de superficie curva.
Función de medición de altura de grieta.
Magnificar la puerta: extensión del rango de la puerta en todo el ancho de la pantalla.
Función de ganancia automática.
Envolvente: visualización simultánea de la exploración A en vivo a una velocidad de actualización de 70 Hz y envolvente de la visualización de la exploración A.
Peak Hold: compare las formas de onda de pico congeladas con las exploraciones A en vivo para interpretar fácilmente los resultados de las pruebas.
Congelación de escaneo: la congelación de la pantalla mantiene los datos de la forma de onda y la trayectoria del sonido.
Alarma: pitido y LED.
Reloj en tiempo real.
Llenar eco.
Capturar marca.
Color del eco dentro de la puerta.
Parámetros técnicos:
| Parámetro |
Especificación |
| Tamaño |
250×165×55mm |
| Temperatura de almacenamiento |
-30℃ a 50℃ |
| Conexiones del transductor |
BNC o LEMO |
| Ancho de banda (paso de banda del amplificador) Frecuencia |
0,2 a 25 MHz |
| Rechazo (supresión) |
0 a 80% de la altura total de la pantalla |
| Requisitos de energía |
Red eléctrica de CA 100-240 VCA, 50-60 Hz |
| Rango dinámico |
≥38dB |
| Potencia de resolución |
>40dB (5P14) |
| Velocidad del material |
100～20000 M/s |
| Restos de sensibilidad |
>68dB |
Paquete de instrumentos base
Detector de fallas ultrasónico portátil
Transductor de haz recto (2,5 MHz, Φ20)
Transductor de haz angular (4 MHz, 8 mm×9 mm, 60°)
Cable de interconexión para el transductor (Q9-C5, o C9-C5 opcional)
Paquete de batería recargable de iones de litio, 8 amperios hora
Unidad de fuente de alimentación/cargador
Manual de operación en inglés
Software de la aplicación
Carcasa protectora de goma
Correa
Opciones:
1. Soporte metálico giratorio, el soporte de amortiguación hace que se mantenga en cualquier ángulo.
2. Conexión Bluetooth a un dispositivo móvil para generar e imprimir informes de detección en el sitio. Aplicación Bluetooth en el dispositivo móvil.
3. Bloque IIW V2.
4. Funda de cuero.
