Detector de fallas de corriente de redondo de doble frecuencia serie HEF-600

Detector de fallas de corriente Eddy de doble frecuencia de la serie HEF-600

La serie HUATEC HEF-600 es un nuevo detector de fallas de Eddy Current de nuestra compañía, es un instrumento que ha integrado cuatro funciones como corriente de Eddy convencional, memoria magnética (opcional),medidor de espesor (opcional), medición de la conductividad eléctrica (opcional), clasificación de la dureza (opcional), los usuarios pueden elegir las funciones adecuadas en función de las diferentes necesidades,para que pueda reducir eficazmente el costo de detección; al mismo tiempo el instrumento está equipado con potentes procesadores de doble núcleo, sistema operativo embebido, utiliza la tecnología electrónica digital más avanzada,Técnicas de prueba de memoria magnética y tecnología de microprocesadores , es capaz de detectar los defectos metálicos en el material metálico y conocer los tipos de aleación y las condiciones de tratamiento térmico, el cambio de grosor y así sucesivamente.Tiene un menú que muestra todas las opciones de configuración y menú, es un equipo de prueba de corriente de remolino portátil multifunción muy práctico, fácil de operar, pero también para hacer la medición de conductividad eléctrica, espesor de revestimiento no metálico.

Intervalo de frecuencia de detección: 50 Hz-10 MHz, ganancia: 0-90,0 dB, fase: 0-359 grados, incluido el ajuste de la fase de despegue, la selección de la carga de equilibrio en la inspección absoluta y diferencial,satisfacer ampliamente sus necesidades de detecciónEs de tamaño pequeño y de peso ligero, y su diseño de embalaje satisface los requisitos de ergonomía.La batería puede funcionar de forma continua durante más de 12 horas.Así que es ideal para los ingenieros de campo, ya sea subir escaleras, apretarse en entradas estrechas, o trabajar a alturas.Display LCD a color de alta resolución que puede verse claramente en todas las condiciones de iluminación.

El instrumento puede realizar un funcionamiento "tonto". De acuerdo con la tarea de detección requerida, los parámetros del proceso como la frecuencia, ganancia y fase son preestablecidos por profesionales.los parámetros correspondientes del proceso de ensayo pueden ajustarse en cualquier momentoLos operadores pueden trabajar sin formación especial durante mucho tiempo.

Este instrumento portátil está disponible en la aviación, aeroespacial, energía y petroquímica para la prueba en servicio para el cobre, titanio, aluminio, zirconio y otras mediciones.Puede contener las señales de interferencia causadas por la desigualdad de los materiales de la pieza de trabajo, sedimentos, suciedad y agitación para obtener una mayor precisión.para que los usuarios se sometan a la inspección.

2. Parámetros

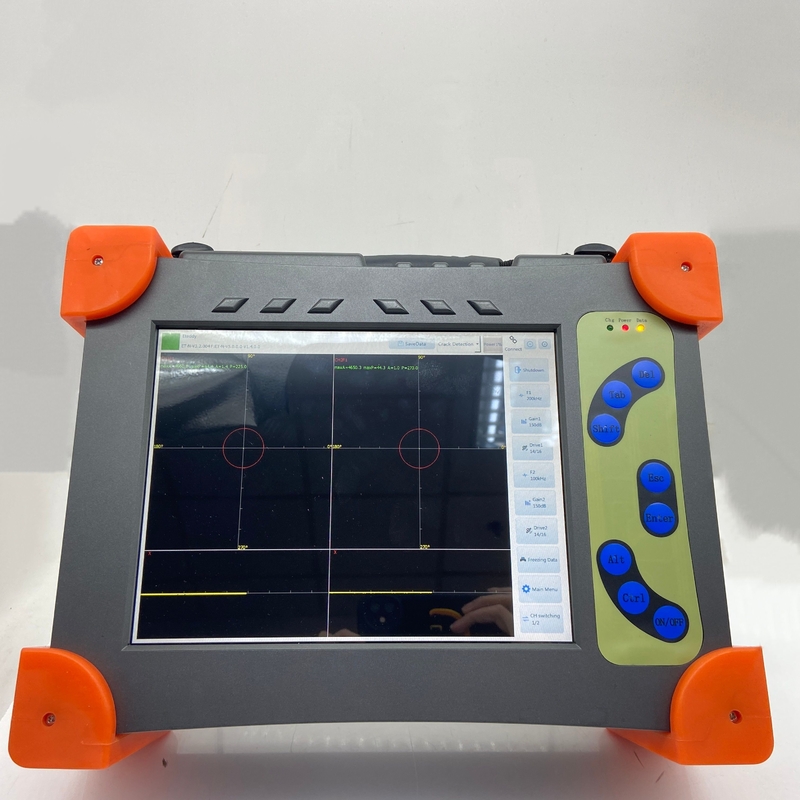

*Pantalla grande, alta medición de 10,4 pulgadas LCD a color

* Número de frecuencia: doble frecuencia

* Rango de frecuencia: 10 Hz 10 MHz, tamaño del paso: 1 / 5 / 10

* Ganancia de hardware: 0-40 dB, paso mínimo0,1 dB, ganancia de software: 0-99 dB, paso mínimo0,1 dB

*Fase: 0 ~ 359 ° y 1 ° para cada engranaje

*Modo de visualización: impedancia, base de tiempo, punto y línea

* Almacenamiento de datos de 30 GB para valores y gráficos

*Sistema operativo: Linux 3.0

* Lengua de operación: Inglés

*Simples de operar, pantalla en tiempo real y diálogo hombre-máquina

* Gráficos y ayuda de texto en línea.

*Filtro digital: se puede ajustar la frecuencia de paso alta y baja

* coeficiente de filtro: 0-4000

*Balance electrónico digital rápido

*Medición automática / manual de la amplitud y la fase

* Ventana de alarma:En forma de abanico, rectangular, circular

* Selección de fondo del sistema de coordenadas rectangulares y del sistema de coordenadas polares

*Manifestación automática del calendario y la hora

* Suministro de energía: 110V ∼220V ((-20% ~ +20%) 50 ∼ 60Hz, consumo de energía 10W

*Construido en batería de litio recargable

*Requisitos del adaptador:DC15.6V, 6A

*Tiempo de alimentación de la batería: ≥8h

*Temperatura de trabajo: -10°C -50°C

*Humedad relativa: ≤ 80%

*Tamaño: 320 mm x 235 mm x 103 mm

*Peso: 3 kg, incluye batería

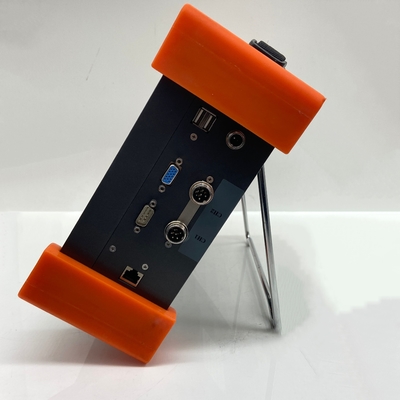

* Puerto USB: dos puertos

* Puerto RS-231: puerto 1

* Salida de vídeo: Salida VGA estándar

* Salida de alarma:8

* Entrada de inicio:8

* Entrada del codificador:1

* Canal de prueba: 1-4

* Conducción de la sonda:1-16

*Modo de visualización: Curva completa, Despeje

*Detección: onda completa, onda media positiva, onda media negativa, onda RF

*Filtro de onda: filtración de tres etapas

3. Principio básico

El detector de fallas de corriente de redondo es un método de ensayo no destructivo basado en el principio de inducción electromagnética, que es adecuado para materiales conductores.Si un conductor se coloca en un campo magnético alternado, habrá una corriente inducida en el conductor, es decir, corriente de remolino. Debido al cambio de varios factores (como la conductividad, la permeabilidad, la forma, el tamaño y el defecto) del propio conductor,la corriente inducida cambiaráMediante el uso de este fenómeno, se puede determinar la naturaleza, el estado y el defecto del conductor.

El detector de fallas de corriente Eddy es hacer que el conductor esté cerca de la bobina con corriente alterna, y el campo magnético alterna es establecido por la bobina.El campo magnético alterna pasa a través del conductor y tiene inducción electromagnética con él para establecer corriente de remolino en el conductorLa corriente de remolino en el conductor también producirá su propio campo magnético.que conducirá al cambio de voltaje de la bobina y la impedanciaPor lo tanto, la fuerza y la distribución de la corriente de remolino se verán afectadas cuando haya defectos en o cerca de la superficie del conductor o los cambios del material metálico medido.El cambio de corriente de remolino causará cambios en el voltaje y la impedancia de la bobina de detecciónDe acuerdo con este cambio, podemos indirectamente saber la existencia de defectos en el conductor y si el rendimiento de los materiales metálicos ha cambiado.

4. Guía modelo

5Paquete estándar

Unidad principal

Sonde de inspección de soldadura con cable

Acero de carbono de bloque de calibración

Certificado de calibración

Manual de instrucciones

Casilla de carbonización

6Accesorios opcionales

Bloques de calibración de diversos materiales

Diferentes sondas para diferentes aplicaciones
