Pantalla de color OLED Medidor de espesor ultrasónico A&B en vivo Escanear sonda de elemento único y doble

Pantalla de color OLED Medidor de espesor ultrasónico A&B en vivo Escanear sonda de elemento único y doble
Pantalla de color OLED Medidor de espesor ultrasónico A&B en vivo Escanear sonda de elemento único y doble Pantalla de color OLED Medidor de espesor ultrasónico A&B en vivo Escanear sonda de elemento único y doble

Ampliación de imagen :  Pantalla de color OLED Medidor de espesor ultrasónico A&B en vivo Escanear sonda de elemento único y doble

Datos del producto:
Lugar de origen: China.
Nombre de la marca: HUATEC
Certificación: ISO，CE，Gost
Número de modelo: El TG-4900DL
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: en el cartón de alta calidad
Tiempo de entrega: 3-7 días
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 100 juegos por mes
Contacto

Pantalla de color OLED Medidor de espesor ultrasónico A&B en vivo Escanear sonda de elemento único y doble

descripción
Nombre del producto: indicador de grueso ultrasónico Ancho de banda: 1MHz 20MHz
Resolución: Se aplicará el método de ensayo de la prueba de la velocidad. Rango de medición: 0.153200mm (acero de carbono de onda longitudinal)
Resaltar:

Medidor de espesor ultrasónico de exploración en vivo

,

Medidor de espesor ultrasónico de escaneo A&B

,

Medidor de espesor ultrasónico de doble elemento

Pantalla de color OLED Medidor de espesor ultrasónico A&B en vivo Escanear sonda de elemento único y doble

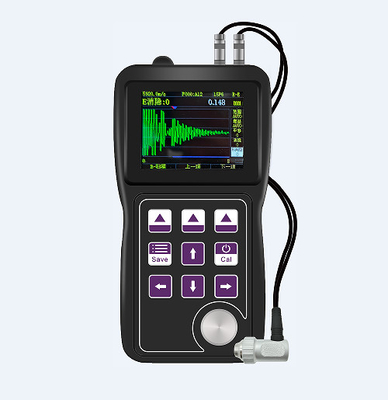

Medidor de espesor ultrasónico TG-4900DLdesarrollado y producido por HUATEC Group adopta una pantalla a color OLED, que tiene las funciones de instantánea de escaneo A incorporada y función de espesor de escaneo B, medición de espesor a través de recubrimiento,almacenamiento de datos de gran capacidad, etc.Basado en el principio de medición ultrasónica, es un instrumento de ensayo no destructivo industrial portátil con alta precisión y alta resolución.

Todos los modelos de esta serie de instrumentos están equipados de serie con la función de instantánea de escaneo A,que puede ayudar a los usuarios a controlar mejor la medición y evitar mediciones erróneas causadas por los factores del propio material.

Parámetros básicos

Ancho de banda1MHz 20MHz
Ganancia obtenida96dB, ritmo de paso 1dB o 6dB
El filtroBanda ancha, 5M, 10M, 15M
Tasa de actualización4Hz, 8Hz, 16Hz y 24Hz
ResoluciónSe aplicará el método de cálculo de la velocidad.
Rango de medición0.153200mm (acero de carbono de onda longitudinal)
Modo de vistaNormal, diferencia, valor máximo capturado
Modo de detecciónOnda completa, media onda positiva, media onda negativa, RF, Invertir a RF
Modo de mediciónP-E ((pulso-eco), E-E ((eco-eco)
Modo de calibraciónCalibración automática del punto cero, calibración automática de la velocidad del sonido
Almacenamiento de datosSe pueden guardar 520 archivos, y cada archivo puede registrar 252 conjuntos de valores de espesor
Funciones auxiliaresAuto Gain, Auto Range, Auto Blanking E, Auto Freeze, Auto Shutdown (hibernación), Alarma de zumbido, comunicación con el ordenador superior
Interfaz de la sondaEl sistema de control de las emisiones de gases de efecto invernadero
Tipo de sondaCristal único, cristal doble
Modo de pulsoOndas cuadradas, ondas de dos lados
Voltagem de transmisión25 ̊ 300 V, 25 V paso a paso
Ancho del pulso25 ̊300n, 5 ̊ el paso
Interfaz de salidaMINI USB, exportación de datos al ordenador host
Método de entradaIngreso de combinación de teclas, soporte de reconocimiento de prensa corta y larga
Pantalla de visualización2.4 pulgadas 320×240 IPS_LCD
BateríaDos baterías AA de 1,5 V
TamañoLas medidas siguientes se aplicarán a los vehículos de motor:
Peso228g, sin batería.
LenguajeChino, Inglés
UnidadSistema métrico, sistema inglés
Rango de temperatura de trabajo-10°C ∼55°C


Configuraciones estándar

NombreCantidad
TG-4900DL del hospedador1
ProyecciónNo se puede optar
Batería alcalina2
Agente de acoplamiento1
Caja de sellado de instrumentos1
Manual del usuario1
Tarjeta de garantía del producto1
Certificado de producto1












Configuraciones opcionales

Selección de la prueba TG-4900DL
Modelo5PΦ105Z20N15P6
El tipocon doble cristal5Mde cristal único5Mde cristal único15M
Frecuencia5MHz5MHz15 MHz
Diámetro de la zona de contacto10 mm20 mm6.35 mm
Rango de medición1 ~ 400 mm4 ‰ 3200,0 mm0.15 ∙ 25.0 mm

Temperatura de contacto permitida

-10 ̊70°C-10 ̊70°C-10 ̊70°C


Características del producto

  • Interfaz en inglés es opcional
  • Soporta dos unidades de espesor: mm y pulgada
  • Apoya el apagado automático programado y el estado de espera
  • El brillo de la pantalla se puede ajustar para adaptarse a diferentes entornos de medición
  • Cuando la sonda está acoplada a la pieza de trabajo, el valor del espesor se muestra en letra blanca
  • Modo de valor extremo: capturar el valor máximo y mínimo durante el proceso de medición
  • Función de almacenamiento de datos de gran capacidad: puede almacenar 90000 valores de espesor (opcional)
  • Puede penetrar el recubrimiento en la superficie de la pieza de trabajo y medir directamente el grosor del sustrato de la pieza de trabajo (opcional)
  • Auto-Gain y Auto-Gate: se muestra el eco de medición automático en la interfaz de escaneo A
  • Cuando el valor medido cambie de verde a blanco, será acompañado por un timbre
  • Alarma de espesor: el límite de espesor de alarma se puede establecer, y el color de lectura de espesor se puede cambiar dinámicamente durante la alarma
  • Función de espesor B-scan: el usuario puede observar directamente el cambio de espesor de la pieza de trabajo con el tiempo en la pantalla
  • Modo de diferencia: obtener la diferencia entre el grosor medido en corriente y el grosor nominal y el porcentaje entre la diferencia y el grosor nominal
  • Resolución de medición seleccionable por el usuario: X.XXX, X.XX y X.X en métrica, X.XXXX, X.XXX y X.XX en imperial

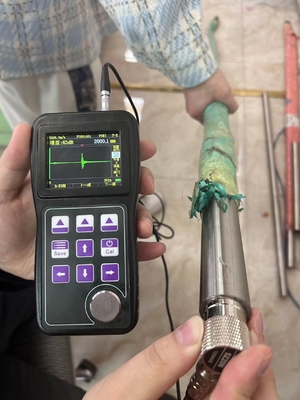

  • Función de instantánea de escaneo A: los usuarios pueden ver directamente la forma de onda de la señal ultrasónica en la pantalla para verificar si la lectura del grosor es correcta,analizar la causa del problema y ayudar a los usuarios a encontrar una solución al problemaPantalla de color OLED Medidor de espesor ultrasónico A&B en vivo Escanear sonda de elemento único y doble 0
