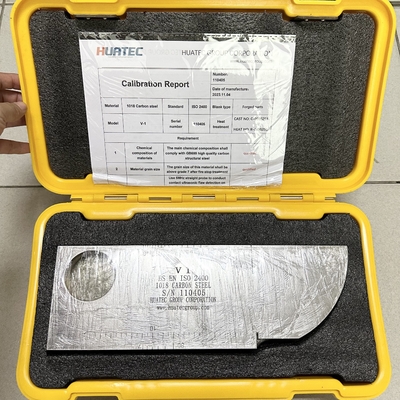

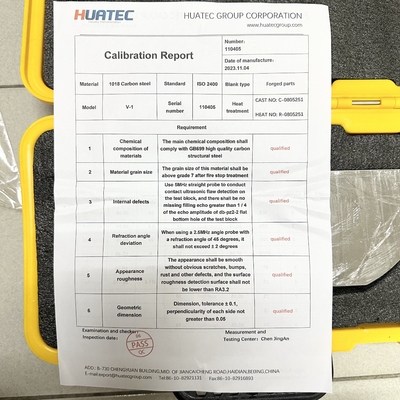

Bloque de calibración IIW V1

Se aplicará la norma ISO 2400-1972E

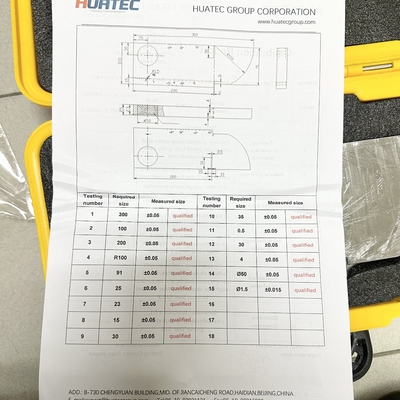

El bloque de ensayo IIW (bloque de ensayo V-1) también se llama bloque de ensayo holandés.Es un bloque de prueba estándar internacional aprobado por el Instituto Internacional de Soldadura (IIW) y recomendado por la Organización Internacional de Normalización (ISO)La forma y el tamaño se muestran en la figura 1-1:

Puntos de uso principales:

(1) El rango dinámico, la linealidad horizontal y el rango de detección de ondas longitudinales del detector de fallas se pueden medir utilizando un bloque de ensayo de espesor de 25 mm.

(2) El arco de 50 y el orificio de 1,5 se utilizaron para determinar el margen de sensibilidad del ángulo de refracción de la sonda oblicuo y de la sonda recta de onda longitudinal.También es posible estimar aproximadamente el tamaño del área ciega de la sonda recta y la capacidad de penetración del instrumento de medición combinado con la sonda.

(3) El punto de incidencia y el área ciega de la sonda inclinada se miden utilizando la superficie de arco R100 mm, y la proporción del eje de tiempo y el punto cero se pueden corregir;

(4) La resolución longitudinal de la sonda recta puede medirse con el plano de muesca de 85 mm, 91 mm y 100 mm;

(5) Para medir el ángulo de inclinación del haz de sonido de la sonda inclinada, utilizar el borde del ángulo derecho del bloque de ensayo.
