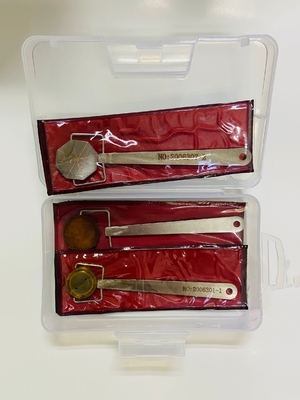

Indicador de piezas magnéticas portátil de tamaño de archivo accesorios de detector de defectos de partículas magnéticas
Resumen:
El indicador de campo magnético está de acuerdo con la norma china JB3965-85, JB4730-94,y el método recomendado de América para la inspección de partículas magnéticas ASTME709 estándar y ASTMA275 forjas de acero.
"Ensayo de partículas magnéticas para recipientes a presión de acero" y "Ensayo de partículas magnéticas para forjas de recipientes a presión".
Diseño de inspección de partículas no solo es adecuado para recipientes a presión, sino también para productos mecánicos generales, es una buena herramienta necesaria para la detección de defectos de partículas magnéticas.
Puede comprobar el rendimiento integral del equipo de detección de fallos, la suspensión magnética de partículas magnéticas y el método de operación apropiado.
Podemos usarlo fácilmente para reflejar la intensidad y dirección del campo magnético en el área magnetizada.

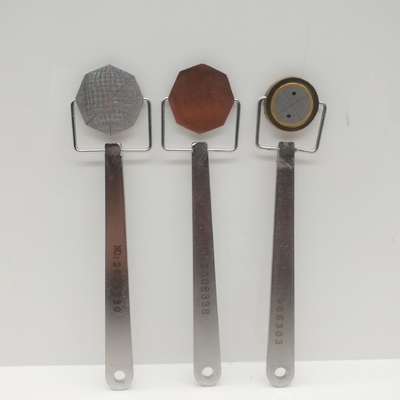

Indicador de campo magnético:
1El indicador de campo magnético es adecuado para la inspección de partículas magnéticas de recipientes a presión de acero y productos mecánicos generales.
2El indicador de campo magnético es adecuado para la inspección de partículas magnéticas de piezas de acero forjadas y productos mecánicos generales.
El uso:

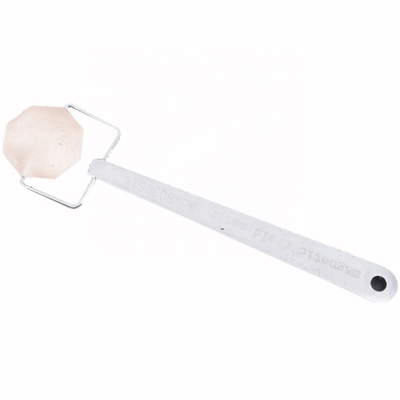

Cuando se utilice el indicador de campo magnético de tipo 1, sostenga el mango a mano, use el cobre boca arriba, la superficie de ocho líneas está unida a la pieza de trabajo;
Usando el indicador de campo magnético de tipo 2, sostenga el mango con la mano de modo que ambos lados del indicador de campo magnético estén unidos a la pieza de trabajo.
Inspección del método continuo de indicadores de campo magnético de tipo 1 y tipo 2, cuando el polvo magnético o la suspensión magnética después de la pulverización,la superficie del indicador del campo magnético aparece con líneas de traza magnéticas claras y discernibles, significa que se ha producido efecto magnético, cuando el indicador de campo magnético no forma un rastro magnético o en la dirección deseada, debe cambiar y ajustar el método de magnetización.
El indicador de campo magnético tipo 3 es copiado de Alemania Occidental.
No sólo puede comprobar el equipo de detección de fallas, sino también comprobar si el rendimiento integral y el método de operación de la suspensión magnética de partículas magnéticas es apropiado.
Se puede utilizar convenientemente para reflejar la intensidad y la dirección del campo magnético en la región magnetizada.
It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.
El indicador de campo magnético consiste en un anillo de escudo plano y no remanente como este, dentro de un anillo de escudo como este.
Se proporciona un hierro blando cilíndrico compuesto por cuatro partes.
Las cuatro partes están separadas entre sí por hendiduras no magnetizadas para formar dos hendiduras perpendiculares sobre las cuales se gira una tapa.
La inclinación de la cubierta es de 0,5 mm, y cada 90 grados la cubierta está grabada con 1, 2, 3 y 4 letras.y la distancia entre la tapa y el cilindro de hierro blando se puede ajustar girando la tapa.
Cuando se examina el dispositivo en una pieza magnetizada, una parte de la línea del campo magnético se forma a través de la columna de hierro blando.una brecha correspondiente en la grieta en forma de cruz en la tapa aparecerá de acuerdo con la dirección del campo magnético.
Gire la tapa 360 grados, lo que significa que la tapa está a 0,5 mm del cilindro de hierro blando.
Si la pantalla de partículas magnéticas todavía no desaparece.
Para determinar la dirección del campo magnético, el indicador del campo magnético se puede girar lentamente en su lugar hasta que la grieta sea más visible,en cuyo punto el campo magnético es perpendicular a la grieta que se muestra.
