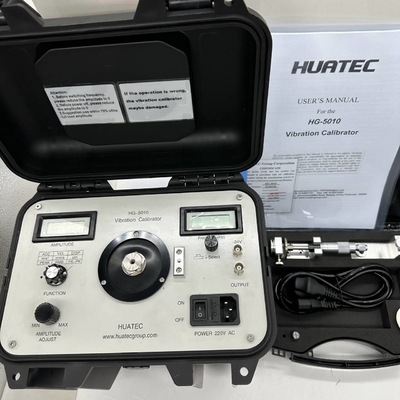

Calibrador de vibración digital Analista de vibración Tester de vibración a frecuencia 10, 20, 40, 80, 160, 320, 640 y 1280Hz
Aplicación para el calibrador de vibración ISO10816 HG-5010:
1Puede utilizarse para calibrar el acelerómetro de vibración, el transductor de velocidad y proximidad y también un instrumento de medición de vibración.640 y 1280 Hz
2Se puede generar desde el calibrador la amplitud de la aceleración, velocidad y desplazamiento
3Puede ser definido a través de potenciales y mostrado en pantallas digitales.
4El calibrador de vibración.HG-5010 combina generador de señal sinusoidal, amplificador de potencia, transductor estándar y agitador en uno y presenta un volumen pequeño, alta precisión y fácil operación.Puede utilizarse en el laboratorio o en el sitio..
5Las normas internacionales: ISO 10816
Especificaciones:
Frecuencia:10, 20, 40, 80, 160, 320, 640, 1280 Hz.+0.01%
Unidad:
Aceleración: m/s2(Pico)
Velocidad: mm/s (RMS)
El desplazamiento: um (PK-PK)
Precisión de la amplitud:
Aceleración (30 m/s)2pk, 80 Hz) de 40 Hz a 320 Hz+0.3 dB+1 dígito
de 10 Hz a 1280 Hz+0.5 dB+1 dígito
Velocidad (pk 25 mm/s,80 Hz) de 40 Hz a 320 Hz+0.5 dB+1 dígito
El desplazamiento (10μm pk-pk, 80Hz) de 40Hz a 320Hz+0.5 dB+1 dígito
Linealidad de la sonda de proximidad
Prode: sondas de 5 mm y 8 mm Rango: 0 ~ 4.0 mm
Muestra:31/2visualización numérica de la aceleración, velocidad o desplazamiento
Amplitud máxima de vibración y carga máxima:
Debido a que el soporte de vibración utilizado en el calibrador de vibración HG-5010 es bastante pequeño,durante la calibración de transductores de diferentes pesos bajo diferentes frecuencias, la amplitud de salida de los calibradores también es diferenteLa amplitud máxima de vibración y la carga máxima están relacionadas con la aceleración máxima.Velocidad máxima y desplazamiento máximo de salida generados por el calibrador bajo una cierta frecuencia y con un cierto peso del transductor a calibrarLas cifras concretas se pueden ver en el cuadro siguiente.
|
- ¿Por qué no?
Frecuencia
|
<100 gramos |
<250 gramos |
<650 gramos |
| a(m/S2) |
V (mm/S) |
D (μm) |
a(m/S2) |
V (mm/S) |
D (μm) |
a(m/S2) |
V (mm/S) |
D (μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Nota: Con una frecuencia más alta, el valor del desplazamiento de la vibración es muy pequeño, por lo que no se emitirá ninguna señal de vibración del calibrador.
Tamaño:Las medidas de ensayo se aplicarán en el caso de los productos de la categoría II.
Peso:20 libras y 9 kilos.
Temperatura: funcionamiento:0oC a 50oC. Las
El almacenamiento:-20 años.oC a 70oC. Las
Humedad:90% no condensante

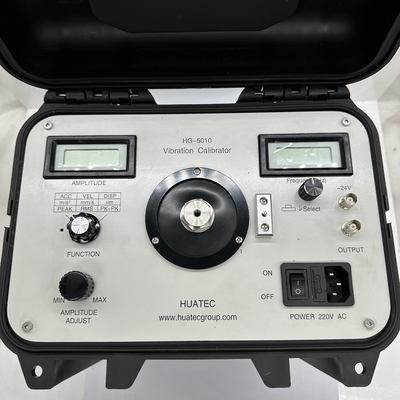

El panel de control del calibrador de vibraciones HG-5010 se muestra como sigue:
