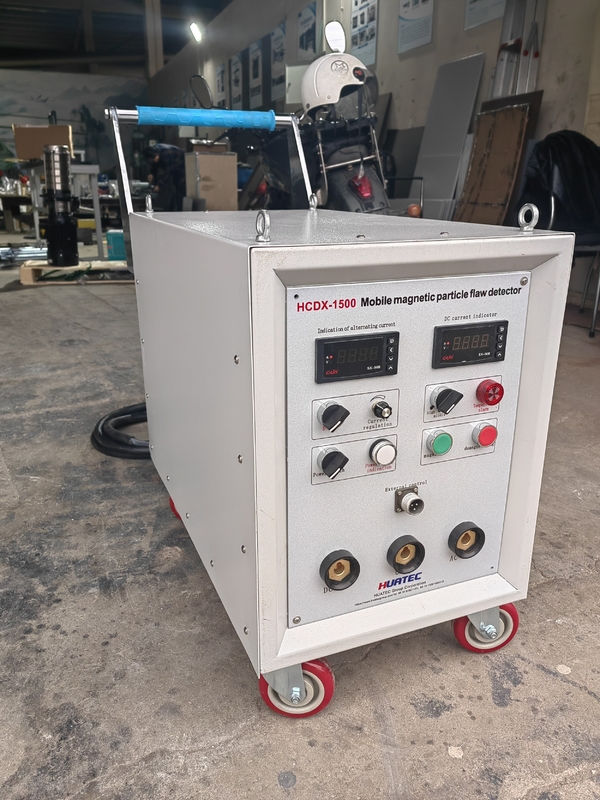

HUATEC HCDX1500 Detector de fallas de partículas magnéticas móviles AC / HWDC

HCDX1500 Detector de fallas de partículas magnéticas móviles de CA/CC

Yo...Especificación técnica

1, corriente de corriente magnética de intercambio: AC 0~1500A (valor efectivo) de regulación continua, corriente de transición continua de corta duración, control de fase de interrupción de la corriente;

HWDC:0~1500A ((el valor medio de dos veces) de corriente continua regulable, corriente de corte de corta duración;

1 Corriente de magnetización de CA: CA 0~1500A (valor efectivo) de potencia intermitente ajustable de forma continua, de corto tiempo, con control de fase de apagado;

HWDC: 0~1500A (el doble del promedio) de potencia intermitente de corto tiempo ajustable de forma continua;

2, corriente magnética de retorno automática: AC/HWDC 1500A~0 continuable, tiempo de retorno magnético reducido con el flujo eléctrico;

2 Corriente automática de desmagnetización: AC/HWDC 1500A~0 ajustable continuamente, el tiempo de desmagnetización se acorta con la disminución de la corriente;

3, cable de salida: 120 mm² cobre núcleo cable blando de 3 mm × 2 rojas;

3 Cables de salida: 2 cables flexibles de núcleo de cobre (120 mm2) de 3 metros

4Fuente de energía: 220 V (dos o tres líneas) ± 10%, 50 Hz, corriente eléctrica instantánea máxima de aproximadamente 100 A;

4 Fuente de alimentación: 220 V (sistema de tres cables de dos fases) ± 10%, 50 Hz, corriente instantánea es de unos 100 A;

5, tamaño de forma: 750 (largo) × 420 (ancho) × 900 (alto) mm;

5 Dimensiones: 750 ((L) × 420 ((W) × 900 ((h) mm; (sin incluir el mango);

6, estabilidad magnética residual: ≤ ± 5%;

6 Estabilidad de remanencia: ≤ ± 5%;

7, peso: alrededor de 120 kg.

7 Peso: alrededor de 120 kg.

二, características estructurales

II. Las empresasCaracterísticas de la estructura

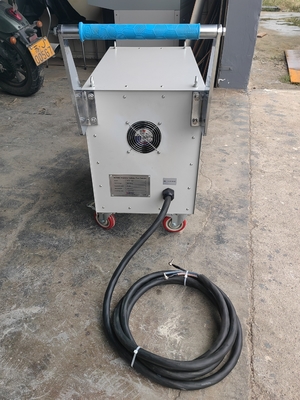

El cable de entrada de fuente eléctrica es un cable de tres núcleos de 10 metros cuadrados, un extremo del interruptor interno del dispositivo de acceso, otro extremo con el panel de distribución eléctrica en el aire.

Un cable de tres núcleos de 10 cuadrados está equipado para la entrada de energía, un extremo está conectado al extremo superior del interruptor,y el otro extremo está conectado al interruptor de aire en la placa de distribución de la red eléctrica, también el cuerpo está en tierra.

Cable de tres núcleos de red roja-negra de dos colores para conectar la línea de fuente de energía, línea azul para conectar la línea de protección..

Los cables RD y BK del cable de tres núcleos están conectados al conductor de fase de potencia y el cable BU está conectado al cable de conexión a tierra de protección.

Este dispositivo está instalado en el interior del dispositivo de protección de interruptores.

Encienda la fuente de alimentación externa de 220 V, encienda el interruptor de alimentación del dispositivo y encienda el circuito principal.

Para desmontaje y reemplazo de cables de salida, se utiliza un cable de conexión rápido, un cable de conexión magnético o un cable de exploración de palos.

Para una fácil extracción y reemplazo del cable de salida, se utiliza un conector rápido para una fácil conexión de la bobina de magnetización o la sonda de soporte.

支杆探头头为可拆的铜头,可通过铜网??接触工件,使之不易发生因接触不良引起的故障. 带按?? apertura de una杆探头,有一三芯电缆,通过圆形航空插头接通面板中间圆插座. 支杆探头上的按?? apertura es operable con el panel verde按?? igual uso. 脚踏开关三芯电缆上圆形航空插座接入铜中间排圆插座, 踏踏开关 es operable con el panel verde按??.

La cabeza de la sonda de la varilla de soporte es una cabeza de cobre desmontable, que puede entrar en contacto con la pieza de trabajo a través de la almohadilla de malla de cobre, de modo que no sea propensa a fallar causada por un mal contacto.Una sonda de varilla con un interruptor de pulsador tiene un cable de tres núcleos conectado a un enchufe redondo en el centro del panel a través de un tapón redondo de aviaciónEl interruptor de pulsador en la sonda de la barra de apoyo se puede utilizar como el botón verde en el panel de operación.El enchufe de aviación redondo en el cable de tres núcleos está conectado a la toma redonda en el medio de la barra de cobre, y el interruptor de pie se puede conectar con el botón verde en el panel de control.
