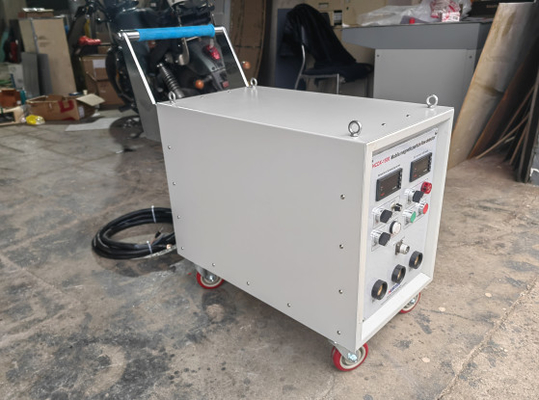

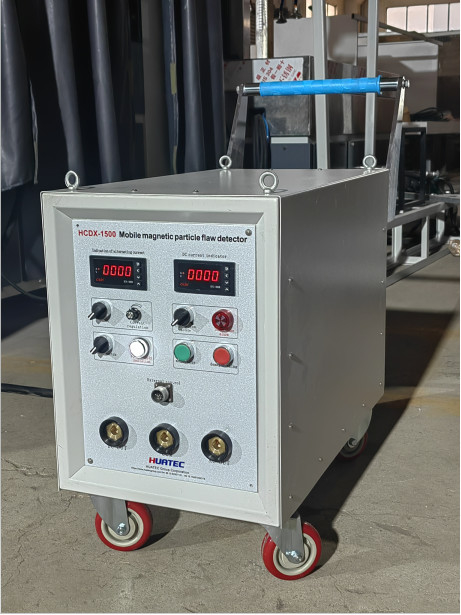

HCDX1500 Detector de fallas de partículas magnéticas móviles AC/DC

HCDX1500 Detector de fallas de partículas magnéticas móviles AC/DC

Yo...Especificación técnica

II. Las empresasCaracterísticas de la estructura

Un cable de tres núcleos de 10 cuadrados está equipado para la entrada de energía, un extremo está conectado al extremo superior del interruptor,y el otro extremo está conectado al interruptor de aire en la placa de distribución de la red eléctrica, también el cuerpo está en tierra.
Los cables RD y BK del cable de tres núcleos están conectados al conductor de fase de potencia y el cable BU está conectado al cable de conexión a tierra de protección.
Encienda la fuente de alimentación externa de 220 V, encienda el interruptor de alimentación del dispositivo y encienda el circuito principal.
Para una fácil extracción y reemplazo del cable de salida, se utiliza un conector rápido para una fácil conexión de la bobina de magnetización o la sonda de soporte.
La cabeza de la sonda de la varilla de soporte es una cabeza de cobre desmontable, que puede entrar en contacto con la pieza de trabajo a través de la almohadilla de malla de cobre, de modo que no sea propensa a fallar causada por un mal contacto.Una sonda de varilla con un interruptor de pulsador tiene un cable de tres núcleos conectado a un enchufe redondo en el centro del panel a través de un tapón redondo de aviaciónEl interruptor de pulsador en la sonda de la barra de apoyo se puede utilizar como el botón verde en el panel de operación.El enchufe de aviación redondo en el cable de tres núcleos está conectado a la toma redonda en el medio de la barra de cobre, y el interruptor de pie se puede conectar con el botón verde en el panel de control.

V.Aplicación y uso

1. Atención y cuidado antes de usar

Por favor, lea este manual de instrucciones en detalle. la primera vez o mucho tiempo antes de usar, por favor, compruebe si las partes externas están bien intactas,También puede abrir la tapa para comprobar si si alguna de las partes internas sueltas, pero por favor no desmontar y montar ninguna parte sin permiso.

Debe almacenarse y utilizarse en un ambiente seco, limpio y bien ventilado, sin ácidos ni álcalis y otros gases corrosivos.Este ambiente no debe tener una temperatura alta y vibraciones o impactos fuertes.

Antes de encender la fuente de alimentación, por favor compruebe si la fuente de alimentación es consistente con la fuente de alimentación requerida, así como si la conexión es correcta,y si la red eléctrica y la capacidad de los interruptores cumplen los requisitos.

2Uso y funcionamiento

(1) Conecte el cable de alimentación a la red eléctrica, conecte el gabinete de distribución de energía y conecte el circuito principal a la red eléctrica

(2) Enciende la luz de indicador "Power", "Power", luego realiza el control del circuito en la fuente de alimentación y el ventilador de escape comienza a trabajar;

(3) Cuando se requiera la magnetización de CA, girar el interruptor del selector "AC/DC" a la posición "AC" y girar el botón de regulación de corriente "ADJ de corriente" a la posición mínima o apropiada;

(4) Conectar el conector de cobre de un extremo de dos cables de 120 mm2 a la interfaz de salida correspondiente de la máquina,y prestar atención al cable para conectar al extremo de salida correspondiente (extremo de CA o DC);

(5) Presione el botón de disparo del panel o el interruptor de pie, el circuito de disparo activará el pulso para controlar el trabajo de SCR y realizar la inspección de magnetización de CA;

(6) Conectar el electrodo de varilla a la pieza de trabajo, o enrollar el cable a la pieza de trabajo o mediante la técnica de la barra de roscado.

(7) Presione el botón de disparo o el interruptor de pie, ajuste el botón de ajuste de corriente para que el amperiómetro indique el valor de corriente requerido por la detección de fallos,y luego presiona el botón de disparo para completar la magnetización. Bajo la corriente máxima, aplicar la inspección de partículas magnéticas externas, generalmente el tiempo de magnetización es inferior a 2 segundos,y debe haber más de 5-10 veces de tiempo intermitente (menos tiempos de magnetización, múltiple del tiempo intermitente puede reducirse en consecuencia).

(8) Si se necesita desmagnetizar, basta con girar el interruptor del selector "Mag. / Demag. " en el "Demag. " y realizar las operaciones de los pasos anteriores (1) a (7);

(9) Si necesita utilizar la magnetización DC de media onda, simplemente gire el interruptor de selección "AC/DC" a la posición "DC", en este momento, la succión del relé de trabajo interno KC1, complete el cambio de trabajo.(Hay que tener en cuenta que el cable de salida también debe utilizar el extremo de salida correspondiente después de cambiar)

(10) Cuando se interrumpa el uso, apague el interruptor principal de "alimentación" y el interruptor de la placa de distribución de energía, y retire los accesorios externos si es necesario.
