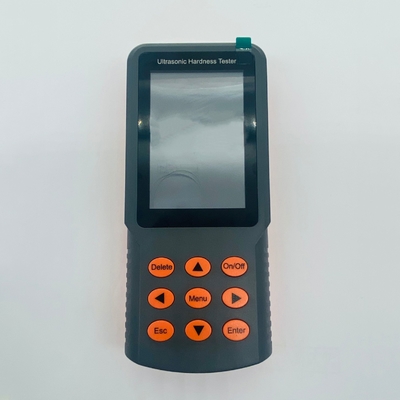

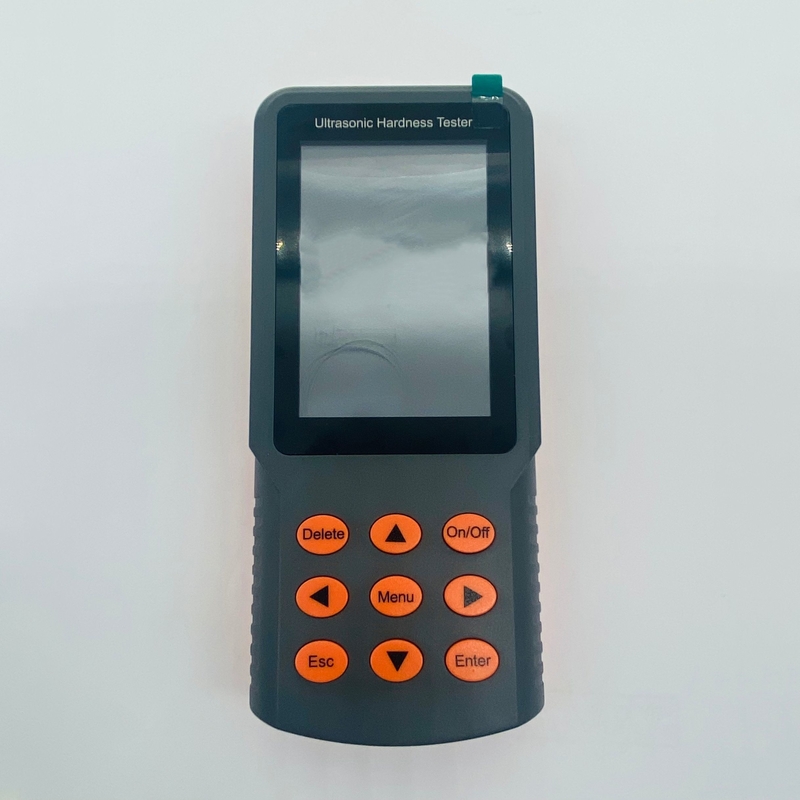

Teste de dureza ultrasónica portátil Instrumento NDT de medición de alta precisión

1.Características funcionales

• Escala de dureza principal: HV

Escala de dureza convertible: HRC, HRA, HRB, HBW

• En el modo de calibración de múltiples puntos, se pueden elegir cualquier escala de dureza.
• Rango de ensayo: HV50~1599, HRC20~68, HB85~650

• Dirección de ensayo:Sostener el ensayo a 360°, siempre que el ángulo entre el puntero y la superficie no exceda de 90° ± 3°.
• Batería: 3.6V, batería de litio de 3000mAh
• Duración: 10 horas
• Los datos de ensayo pueden exportarse al terminal del ordenador.
• Las normas: DIN 50159-1-2008; ASTM-A1038-2005; JB/T 9377-2010; JJG-654-2013; JJF 1436-2013.
• Alta precisión ---- ± 4%HV, ± 4%HB, ± 1,5HR.
• Pequeñas hendiduras de prueba -- requiere un microscopio de alta potencia para ver.
• Pequeños daños en la pieza.
• Velocidad de ensayo alta -- resultados de ensayo de salida en 1s como muy pronto.
• Nuevo diseño de apariencia, escultura innovadora, conveniente de sostener y buena artesanía.
• Display completo en inglés, operación tipo menú, pocas teclas, sencillo y conveniente de operar.
• 3.5 pulgadas de pantalla LCD grande con 320 × 480 gráficos de color matriz de puntos, letra y gráficos hermosos, información rica y pantalla clara.
• Se mostrará directamente el valor medido actual, el valor medido acumulado, el valor máximo, el valor mínimo, el valor medio y el valor de conversión.
• 50 conjuntos de almacenamiento de datos.
• Calibración simple----5 conjuntos de datos de calibración de un bloque, 1 conjunto de datos de calibración predeterminados y 5 conjuntos de datos de calibración de varios bloques se pueden almacenar en el host.
• Para los materiales con diferentes constantes elásticas, solo se requiere una calibración de bloque de anón para adaptarse al nuevo material.
• Para material desconocido o material sin tabla de conversión:la escala de dureza puede seleccionarse arbitrariamente para la calibración de varios puntos para eliminar el error sistemático provocado por la tabla de conversión.

• Fácil de probar en la línea de montaje.

2.Precisión

3.Aplicación

• Prueba de dureza de las piezas de estampado de los bordes de la brida y de la raíz del engranaje, el molde, la placa delgada, el diente del engranaje endurecido, la ranura del engranaje y la parte cónica
• Prueba de dureza de los tubos y recipientes de eje y de pared delgada
• Prueba de dureza de las ruedas y los rotores de las turbinas
• Prueba de dureza del borde del trozo
• Prueba de dureza de las piezas de soldadura
• Medir la profundidad de un agujero profundo con cierta apertura, cóncavo y convexo con grandes radiantes y plano irregular
• Prueba de dureza de la mayoría de los metales ferrosos y no ferrosos y sus aleaciones en la producción industrial
• Prueba de dureza de revestimientos delgados

• y así sucesivamente

4.Requisitos de la pieza de trabajo para el método UCI

Debido a que el probador de dureza ultrasónica es una especie de probador de dureza Vickers, los requisitos del probador de dureza Vickers también se cumplen con el probador de dureza ultrasónica.

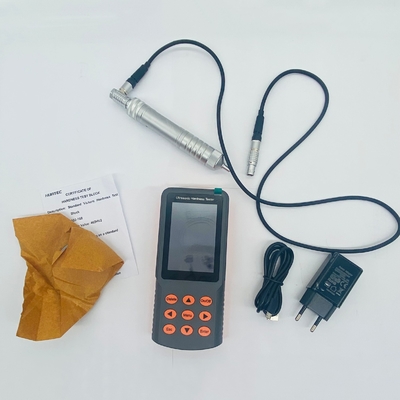

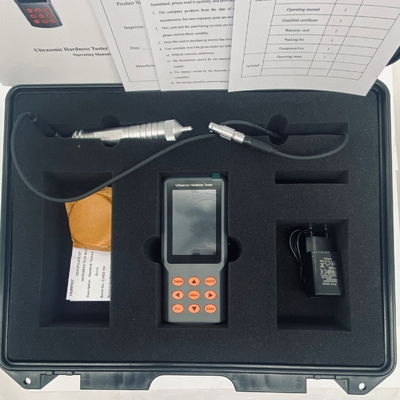

7.Lista de embalaje

Entrega estándar

• Anfitrión
• 1clip_image001.png" /> Proba manual (2kgf)
• Cable de conexión de la sonda
• Adaptador de corriente de 5 V
• Cable USB

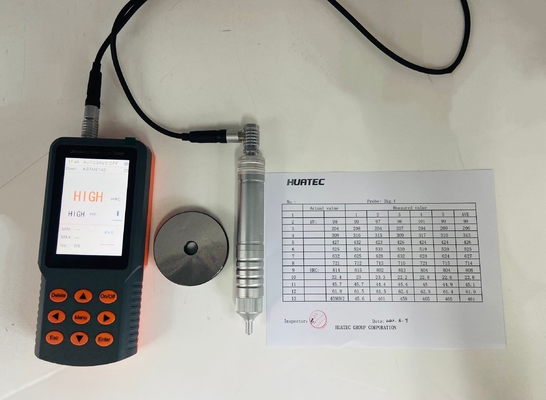

• Pieza de trabajo de dureza estándar
• Caja de equipo
• Manual de funcionamiento
• Certificado
• Tarjeta de garantía
• Lista de embalaje

Accesorios opcionales

• Probación (1kgf, 3kgf, 5kgf, 10kgf)
• Plataforma de funcionamiento
