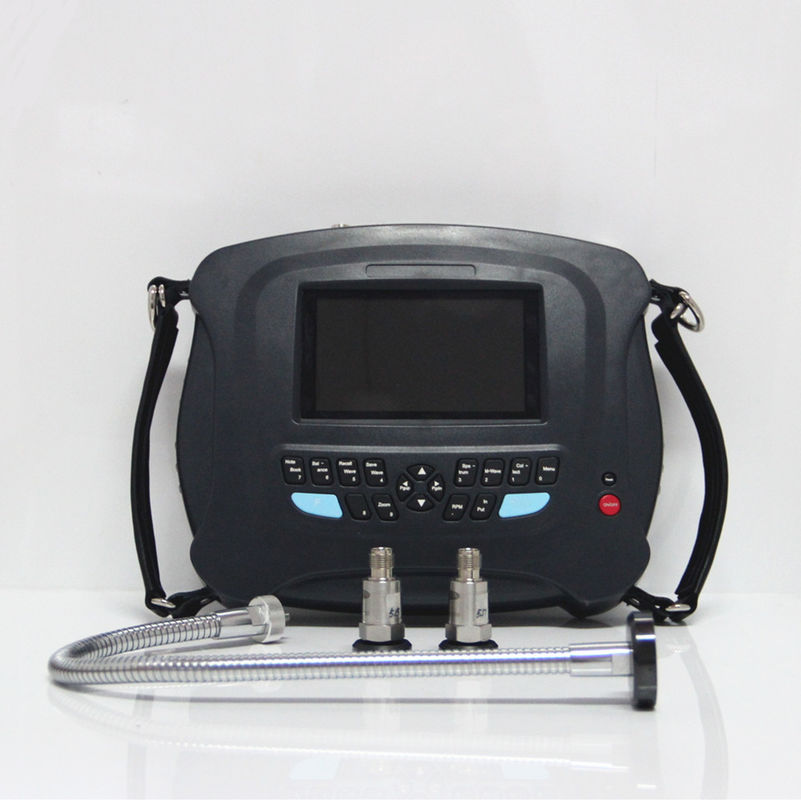

HG904A Recolector de datos de 2 canales / Analisador de diagnóstico / Equilibrador de fase de vibración

HG904A Recolector de datos de 2 canales / Analisador de diagnóstico / Equilibrador de fase de vibración

El desequilibrio es una de las principales causas de las vibraciones de las máquinas, y se estima que alrededor del 50 por ciento de todas las fallas son causadas por el desequilibrio de los rotores.El mejor medio para deshacerse del desequilibrio mecánico es el equilibrio en el lugar..NuevoEl analizador/balanceador de maquinaria HG904A es especialmente útil para este propósito. Puede medir la intensidad de la vibración; diagnosticar la causa de la vibración analizando el espectro de frecuencia.También se puede utilizar para medir la velocidad de rotación y la fase de vibración, y para calcular el peso y la ubicación del desequilibrio.

Las bandas de amplitud y respuesta de frecuencia para la medición general de las vibraciones:

F: el precioLas características:

• Fácil de usar
• Ilustración vectorial, el proceso de equilibrio y el resultado se muestran claramente a simple vista
• Almacenamiento de los datos de equilibrio de los 10 rotores
• Seleccionable de la masa de ensayo quitar o permanecer
• Descomposición del resultado de balance a dos ubicaciones asignadas
• Intervalo de peso de ensayo calculado de acuerdo con el peso del rotor, la velocidad de rotación, el radio y el grado de equilibrio requerido
• Validez de la masa de ensayo juzgada automáticamente
• Medición de RPM, amplitud y fase
• AD:16 bits
• En el lugar 400,800,1600,3200,6400,12800 líneas FFT espectro y función de diagnóstico
• Recopilación simultánea de datos por dos canales
• Demodulación de envoltura de hardware para diagnóstico de rodamientos y engranajes
• Función de transferencia para medir la frecuencia natural
• Muestra de forma de onda y espectro por LCD grande
• Almacenamiento de valores de vibración y forma de onda de vibración

Condición de funcionamiento

• Rango de temperatura: desde 5°C hasta 50°C
• Humedad relativa:<85%, insaturados
• Sin gases cáusticos
• Sin un fuerte campo electromagnético y fuerte impacto

Especificaciones:

• Rango de velocidad de rotación para el equilibrio dinámico: 70-13.000 r/min
• Se puede seleccionar el rango automático y manual
• Precisión de medición de las vibraciones: 5%

Los sensores: acelerómetro piezoeléctrico, velocidad de la magnetoelectricidad, desplazamiento de Eddy, etc.

• 8^El-filtro anti-aliasing de la elipse de orden, filtro de paso de banda RPM
• Señal de entrada:Acelerómetro, PICy tensión

• Las frecuencias de análisis del espectro: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz únicamente para muestreo de un solo canal(análisis del espectro 35KHz),

51.2KHz para el muestreo de dos canales(análisis del espectro 20KHz)).

• Almacenamiento de datos: 8G

• Bloc de notas: 10 códigos de condición para la inspección visual
• Salida: USB para la comunicación con el PC
• Potencia: Batería recargable Ni-MH durante 8 horas de funcionamiento continuo, advertencia de baja batería
• Entorno de funcionamiento: 0~55^oC, 90% de humedad no condensante
• Medición de la velocidad de rotación con sensor de fotocélula
• Rango dinámico: 60 dB con rango de ganancia ajustable de 48 dB
• Dimensiones: 21 × 13 × 4 cm; Peso: 1,2 kg (incluye baterías)

•



  Lista de envases

  NuevoHG904A Recolector de datos de vibración 1
  Acelerómetro 2
  Montura magnética 2
  Probe de extensión de acero 1
  Cargador de batería 1
  El acelerómetro 3
  El USBCables de comunicación 1
  Modulo de equilibrio 1

  Sensor de velocidad/disparador y cable 1
  Conjunto de papel reflector 1
  Guía de inicio rápido 1
  CD de software 1
  Certificados de HG904A y sensores 3
  Llevar el maletín 1
