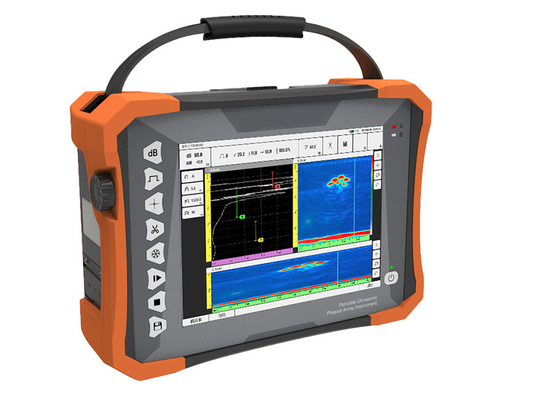

HPA-620 Detector de fallas ultrasónico de barrido TOFD de matriz en fase portátil 32 128PR

Ampliación de imagen : HPA-620 Detector de fallas ultrasónico de barrido TOFD de matriz en fase portátil 32 128PR

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	HUATEC
Certificación:	CE
Número de modelo:	HPA-620

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	USD42090/set - USD47580/set
Detalles de empaquetado:	Empaquetado externo del cartón
Tiempo de entrega:	20-30 días laborables después del recibo de su pago
Condiciones de pago:	T/T, Western Union, PayPal, L/C

Contacto

HPA-620 Detector de fallas ultrasónico de barrido TOFD de matriz en fase portátil 32 128PR

descripción

Mostrar:

pantalla táctil 10.4-inch

Almacenamiento:

Interno: 64 GB; externo: disco flash USB

C.A.:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Calificación de protección de ingreso:

IP65

Resaltar:

Detector ultrasónico portátil del defecto

Detector de fallas ultrasónico de matriz en fase

Detector de fallas por ultrasonido IP65

HPA-620 portátil 32:128PR Detector de fallas por ultrasonido de escaneo TOFD de matriz en fases

El HPA-620 es un detector portátil de fallas 32:128PR.

Está equipado con el módulo de inspección ultrasónica convencional, el módulo TOFD, el módulo de matriz en fases convencional, que admite el escaneo simultáneo de TOFD y matriz en fases,así como sondas de doble matrizCon una pantalla táctil a prueba de agua y aceite y capacidades de registro de datos de pruebas de curso completo, elHPA-620 es un avanzado detector de fallas de matriz en fase.

Parámetro:

Canales
Modo	Modo PA	Modo UT	Modo TOFD
Número	32:128	2	2
Parámetro físico
Muestra	10pantalla táctil de 4 pulgadas
Importación	1 IPEX, 4 C5
Puertos de entrada y salida	2 USB 3.0 (HOST) y 1 USB 2.0 (HOST)
	DP ((DisplayPort) (se puede transferir a HDMI)
	- ¿Qué quieres decir?
	Puerto de codificación LEMO 1B
	Puerto de entrada/salida TTL
El GPS	- ¿ Qué?
Almacenamiento	Interno: 64 GB; externo: disco flash USB
Peso	5 kg (sin batería)
Las dimensiones	Las medidas de ensayo se aplicarán a los vehículos de las categorías M1 y M2.
¿ Qué es esto?
El aire acondicionado	Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros.
D.C.	13.5V
Tipo de batería	Batería de litio
Capacidad de la batería	Baterías dobles, cada una < 100Wh
Duración de la batería	≥4,5 horas
Temperatura	Rango de temperatura de funcionamiento: -10 °C a 40 °C
	Rango de temperatura de almacenamiento: -20°C ~ 60°C
Calificación de protección contra la entrada	Protección IP65
UT
El PRF	25 Hz ~ 10 kHz
Tensión del transmisor	Se aplicarán las siguientes medidas:
Ancho del pulso	30ns~1000ns, con paso de 5ns
Amortización	400Ω, 80Ω
Tasa de muestreo	100 MHz
Ancho de banda	0Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Ganancias	0Se trata de un sistema de control de las emisiones de gases.
Excedente de sensibilidad	≥ 60 dB (ancho de banda estrecho), ≥ 52 dB (ancho de banda ancho) (2.5P20 transductores, 200mmφ2agujeros de fondo plano)
Error de linealidad vertical	≤ 3%
Error de linealidad horizontal	≤ 0,1%
Resolución	≥26 dB (A) y ≤2 dB (A)
Rango dinámico	≥ 30 dB
El filtro	Paso alto, paso bajo y paso estrecho múltiple
Rectificación	RF (modo TOFD), onda completa, media onda +, media onda
Canales	2 canales
Cobertura máxima	10000 mm (en la onda longitudinal de acero)
Puerta	A / B / G
Estrella de la Puerta	Rango completo
Ancho de la puerta	Puerta de arranque a toda la gama
Umbral de la puerta	1 a 99%
El sistema de alarma	Sonido y óptica
Punto de medición	Frente/pico
El TCG	16
Matriz en fase
Canales	32:128
Apertura máxima	32 elementos
Elemento máximo	128 elementos
Ley del enfoque	≥ 1024
Ángulo de escaneo	-89° ~ 89°
Calibración	Velocidad, retraso, TCG, ACG, codificador
Volumen de ensayo	1 000 mm
Incremento de ángulo min	0.1° (ajuste automático)
Tasa de muestreo	100 MHz, 10 bits
Rectificación	Onda completa.
Altura de la pantalla de exploración A	800% de la altura de la pantalla (máximo)
Ganancia analógica sintonizable	80 dB
Max PRF	20 kHz
Tensión del transmisor	20V~110V ((50Ω de carga)
Tipo de pulso	Onda cuadrada bipolar
Ancho del pulso	30ns~1000ns, paso como 5ns
Ancho de banda	0.5MHz ~ 20MHz ((-3 dB)
El filtro	Paso alto, paso bajo, paso de banda estrecha múltiple
Activado	Encoder, basado en el tiempo
Punto de medición	Frente/pico
Lecturas	Amplitud; trayectoria del haz; horizontal; profundidad
Resolución de medición	0.5 mm
Modo de escaneo	L/S/C/D ¢ exploración
Duración del escaneo	≥ 15 metros
Velocidad de escaneo	≥ 30 mm/s

Características:

Canales de inspección

38Modulo de la matriz en fase
Escaneo simultáneo de TOFD y matriz en fase
Soporta sondas de doble matriz
Pruebas con ultrasonido convencional de dos canales

La funcionalidad del HPA-620 ofrece una gran satisfacción de las diversas demandas de los usuarios.

Módulo de matriz en fase

Inspección convencional de las soldaduras de fondo; inspección convencional de las soldaduras de fondo (con escaneo simultáneo de TOFD y de la matriz de fases)
Inspección convencional de placas por escaneo en C
Inspección convencional de los tornillos
Inspección de corrosión convencional
Inspección del TKY

Modulo TOFD

Configuración de parámetros de procedimiento; configuración de parámetros de sonda y cuña

Los usuarios pueden calcular los parámetros pertinentes basados en los parámetros de la sonda y el procedimiento, incluidos: PCS, cobertura de exploración, cobertura inferior, ángulos incluidos en el haz.

Muestra

El HPA-620 está equipado con una pantalla TFT de grado industrial de 10,4 pulgadas, con operación táctil, que proporciona pantallas óptimas bajo luz fuerte y al aire libre.

Diseño del procedimiento

Ofreciendo modelos de simulación de procesos, el HPA-620 también puede construir un modelo mediante la importación de dimensiones de objetos a través de software CAD.Personalizar el proceso de inspección dedicado a los usuarios y proporcionar un servicio único para la gama completa de soluciones.

Ámbito de aplicación:

Inspección de soldadura convencional

Inspección por escaneo en serie en fase C de materiales compuestos

Inspección de pernos y tuberías atornilladas

Inspección de las juntas de PE

Solución de la inspección de soldadura de tubos de pequeño diámetro

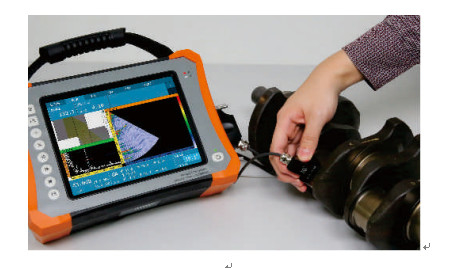

HPA-620 Detector de fallas ultrasónico de barrido TOFD de matriz en fase portátil 32 128PR 0
