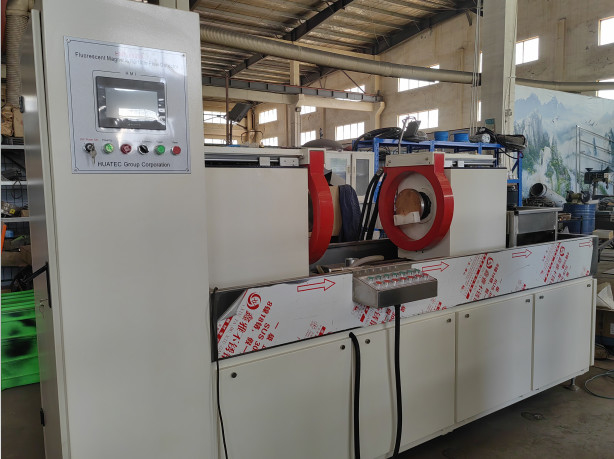

Máquina de detección de fallas de partículas magnéticas fluorescentesHMP-6000A
Principio de trabajo
La detección de defectos de partículas magnéticas utiliza la interacción entre el campo magnético de fuga y el polvo magnético en el defecto de la pieza de trabajo,que aprovecha la diferencia entre los defectos superficiales y los defectos cercanos a la superficie de los productos de acero (como las grietas)El campo magnético de estos materiales se distorsionará en la discontinuidad después de la magnetización.que forman parte de la fuga de flujo magnético y generan un campo magnético de fugaAsí se atrae el polvo magnético para formar la acumulación de polvo magnético en el defecto - marcas magnéticas, bajo las condiciones de iluminación adecuadas, que muestran la ubicación y la forma del defecto
Aplicación
La máquina de detección de fallas de partículas magnéticas fluorescentes se utiliza para detectar la superficie y la superficie cercana de piezas de trabajo ferromagnéticas (como pernos, alfileres, bujes, engranajes, anillos de engranajes, cigüeñal, etc.).) debido a la falsificación, amortiguación, molienda, fatiga causada por grietas y inclusión de escamas y otros defectos menores.
Parámetro técnico
Rango de detección: diámetro (φ400 mm), longitud 1000 mm
Método de detección: detección de partículas magnéticas fluorescentes o no fluorescentes
Modo de magnetización: magnetización circunferencial, longitudinal y compuesta
El espacio entre los electrodos: 0~1000 mm (ajustable)
Modo de sujeción: sujeción neumática
Corriente de magnetización: 0~6000A
Efecto de desmagnetismo:5 A/cm
Sensibilidad de detección: película de ensayo estándar A1 (15/50) claramente expuesta
Fuente de alimentación: AC 380V 50Hz de tres fases y 5 cables
| Parámetros de ensayo |
| Nombre actual |
El aire acondicionado |
| Corriente de magnetización circunferencial (A) |
5500 |
| Método de magnetización longitudinal |
Yugo electromagnético, bobina situada dentro de la caja de electrodos |
| Corriente de magnetización longitudinal (A) |
¥50 |
| Diámetro máximo de la bobina (mm) |
500 |
| Distancia máxima de los polos ((mm) |
1000 |
| Control de las emisiones |
Manual de trabajo |
| Interfaz de operación |
Pantalla táctil |
| Se aplicará el método siguiente: |
de tipo neumático |
| Cabeza de electrodo móvil |
2 PCS |
| Modo de rotación |
Eléctrico |
| Método de magnetización de corriente alterna |
Magnetizado por circunferencia, magnetizado longitudinal, magnetizado compuesto |
| Método de desmagnetización de CA |
Desmagnetización automática de atenuación |
| Tiempo de pulverización |
Manual |
| Tiempo de magnetización |
cada vez que |
| Tiempo de observación por rotación |
el círculo |
| Tiempo de desmagnetizado |
cada vez que |
| caja de captura |
Volumen 40L; Equipado con rodillo, función de mezcla, |
| filtro de acero inoxidable, doble uso para aceite y agua |
| Iluminación de la luz blanca |
¥1000 lx |
| Error de medición actual |
≤ ± 10% |
| Fuente de aire |
0,08-0,1 MRa |
| El poder |
Las partidas de los componentes de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo |
| Dimensión general (mm) |
Duración:2500 |
| Ancho: 800 mm (no se necesita cuarto oscuro) |
Norma ejecutiva
Máquina de detección de fallas de partículas magnéticas: GB/T8290-2011
Condiciones de observación para la inspección de partículas magnéticas: GB/T 5097-2020/ ISO 3059:2012
Sociedad Americana de Materiales y Pruebas: Método de ensayo de partículas magnéticas ASTM E1444-01
Unión Europea, norma internacional: DIN EN ISO 9934-2-2003 Las normas de la Unión Europea son las siguientes:
Configuración estándar
1 máquina principal de detección de fallas de partículas magnéticas fluorescentes
Sistema de recuperación de pulverización de suspensión magnética 1 conjunto
Un medidor de Gauss
1 tubo magnético de medición de la concentración en suspensión
