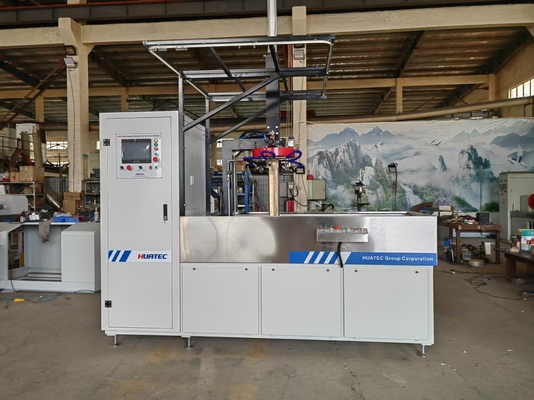

Máquina de detección de fallas de partículas magnéticas fluorescentes HMP-6000A
(1) Proceso de ensayo:
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Principio de trabajo
La detección de defectos de partículas magnéticas utiliza la interacción entre el campo magnético de fuga y el polvo magnético en el defecto de la pieza de trabajo,que aprovecha la diferencia entre los defectos superficiales y los defectos cercanos a la superficie de los productos de acero (como las grietas)El campo magnético de estos materiales se distorsionará en la discontinuidad después de la magnetización.que forman parte de la fuga de flujo magnético y generan un campo magnético de fugaAsí se atrae el polvo magnético para formar la acumulación de polvo magnético en el defecto - marcas magnéticas, bajo las condiciones de iluminación adecuadas, que muestran la ubicación y la forma del defecto
el uso
La máquina de detección de fallas de partículas magnéticas fluorescentes se utiliza para detectar la superficie y la superficie cercana de piezas de trabajo ferromagnéticas (como anillo de rodamiento, anillo de dientes, cilindro, cono, etc.) debido a la forja,extinción, molienda, fatiga causada por grietas y inclusión de escamas y otros defectos menores.
hacer cumplir las normas
Máquina de detección de fallas de partículas magnéticas: GB/T8290-2011
Condiciones de observación para la inspección de partículas magnéticas: GB/T 5097-2020/ ISO 3059:2012
Sociedad Americana de Materiales y Pruebas: Método de ensayo de partículas magnéticas ASTM E1444-01
Unión Europea, norma internacional: DIN EN ISO 9934-2-2003 Las normas de la Unión Europea son las siguientes:
Parámetro técnico
Espaciado entre electrodos:0 a 500 mm
Corriente de circunferencia:0~8000A
Potencial magnético longitudinal: 0~12000AT
Método de detección: detección de partículas magnéticas fluorescentes
Modo de magnetización: magnetización circunferencial, magnetización longitudinal, magnetización compuesta

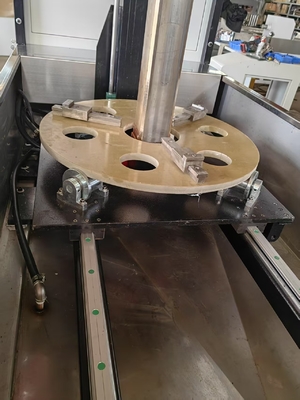

Modo de sujeción: sujeción neumática
Efecto desmagnetizante: remanencia inferior a 0,3 mT
Sensibilidad de detección: película de ensayo estándar A1 (15/50) claramente expuesta
Fuente de alimentación: AC 380V 50Hz de tres fases y 5 cables
| Lista de parámetros técnicos |
|
|
corriente
nombre
|
El aire acondicionado |
|
| |
| |
| Corriente magnetizadora de circunferencia(A. No) |
Sección 6A |
|
| Potencial de flujo de magnetización longitudinal(En el caso de los) |
12000 |
|
| Diámetro interior de la bobina(En el caso de los) |
400 |
|
| Disposición máxima de los electrodos(En el caso de los) |
500 |
|
| el anfitrión |
Tipo dividido (gabinete de control eléctrico separado del motor principal) |
|
| sensibilidad |
Un tipo shim ((15/50)Mostrador claro |
|
| Tasa de carga temporal |
≤ 30% |
|
| Modo de control |
El sistema de control de las emisiones de gases de efecto invernadero |
|

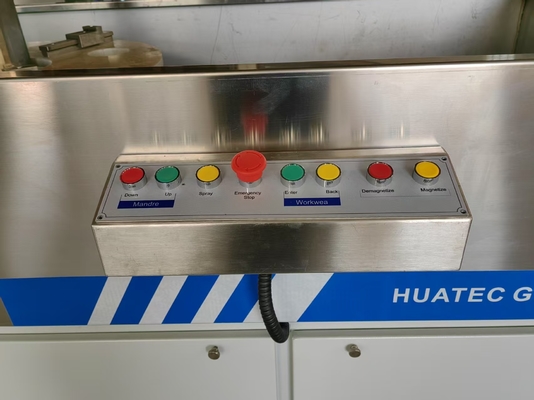

| Interfaz de funcionamiento |
Botón/pantalla táctil |
|
| Modo de sujeción |
de tipo neumático |
|
| Método de magnetización de corriente alterna |
Magnetizado por circunferencia, magnetizado longitudinal, magnetizado compuesto |
|
| Desmagnetización de AC |
Desmagnetización automática de atenuación |
|
| Luz UV |
Colgantes, de mano |
|
| Tiempo de pulverización |
3 ′′ ′′ 6 ′′ / Control manual |
|
| Tiempo de magnetización |
0.5" ~ 2"/tiempo |
|
| Tiempo de desmagnetizado |
3 a 5 pulgadas/hora |
|
| Fuente de aire |
0.4-0.8MPa |
|
| Fuente de energía |
Las partidas de los componentes de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo y de las máquinas de ensayo |
|
Cuadro de configuración:
1 juego de detector de fallas de partículas magnéticas fluorescentes
1 conjunto de mecanismos de roscado de varillas
1 conjunto de plataformas de elevación neumáticas
1 conjunto de habitación oscura
1 juego de película de ensayo estándar
1 magnetómetro remanente
1 conjunto de interruptores de pie
1 lámpara UV de mano
