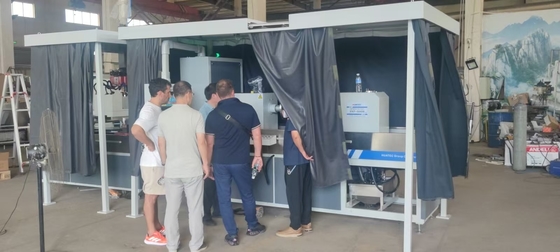

Máquina de detección de fallas de partículas magnéticas fluorescentes HMP-8000 Corriente circunferente AC 0~8000A

Máquina de detección de fallas de partículas magnéticas fluorescentes HMP-8000 Corriente circunferente AC 0~8000A

1Principio de trabajo

La detección de partículas magnéticas utiliza la interacción entre el campo magnético de fuga y el polvo magnético en el defecto de la pieza de trabajo.Se aprovecha la diferencia entre los defectos superficiales y los defectos cercanos a la superficie de los productos de hierro y acero (como las grietas).El campo magnético de estos materiales se distorsionará después de la magnetización en el lugar discontinuo de estos materiales.que forman parte de la fuga de flujo magnético y que producen un campo de fuga magnéticaAsí se atrae el polvo magnético para formar la acumulación de polvo magnético en el defecto - una huella magnética, bajo condiciones de iluminación adecuadas, que muestra la ubicación y la forma del defecto.

2. Uso

La máquina de detección de fallas de partículas magnéticas fluorescentes se utiliza para detectar la superficie y la superficie cercana de la pieza de trabajo ferromagnética (como: engranaje, anillo de engranaje, eje de engranaje, etc.) debido a la forja, apagado,la molienda, fatiga causada por grietas y inclusión de escamas y otros defectos finos.

3. Norma de aplicación

1. Detector de fallas de partículas magnéticas:GB/T8290?? 2011

2. Condición de observación de la detección de fallas de partículas magnéticas:GB/T 5097-2020/ ISO 3059:2012

3. Sociedad Americana de Materiales y Pruebas: Método de Prueba de Partículas Magnéticas ASTM E1444-01

4. Unión Europea, norma internacional: DIN EN ISO 9934-2-2003

4- Rango de detección.

Partes del tipo anillo de engranajesEn el caso de los

Ejes de engranajes y piezas pequeñas(2) El

5Tecnología de detección

Partes de engranajes (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking

Eje de engranaje y piezas pequeñas (2): alimentación - suspensión magnética de pulverización - magnetización de sujeción - observación de rotación - desmagnetismo - blanqueo

6Parámetro técnico

Rango de detección:Diámetro del engranaje ≤ 700 mm,altura ≤ 410 mm;

Diámetro axial ≤ 300 mm, longitud < 700 mm

Espaciado entre electrodos:0~410 mm(ajustable)

Corriente de circunferencia:AC 0~8000AValor efectivo ((Con controlador de fase de interrupción)

Potencial magnético longitudinal:AC 0~18000AT Valor efectivo ((Con controlador de fase de interrupción)

Método de detección: detección de partículas magnéticas fluorescentes

Modo de magnetización:Magnetismo de circunferencia, magnetismo longitudinal, magnetismo compuesto

Modo de sujeción:sujetador neumático

Efecto de desmagnetismo:Remanencia inferior a 0,3 mT

Sensibilidad de detección:Se mostrará claramente la película de ensayo estándar A1 (15/50)

Fuente de alimentación:de tres fases y cinco alambres AC 380V 50Hz

7Descripción del dispositivo

7.1 Sistema de control eléctrico

El sistema de control se basa en un controlador lógico programable (PLC), que controla el funcionamiento de dos electrodos y el dispositivo de desmagnetismo de magnetización.Con el gabinete de control como cuerpo principal, contiene varios componentes ejecutivos, circuito de activación de magnetización, transformador principal, etc.

Entrada de corriente de magnetización y otros parámetros a través de la pantalla táctil.

Todos los indicadores, botones y luces de trabajo del receptor de detección de fallos adoptarán un voltaje de seguridad de 24 V.

El receptor de detección de fallas, el desmagnetizador y la carcasa del gabinete de distribución están conectados a tierra de manera fiable.

7.2 Huésped

Máquina principal:Fuselaje, tanque de recogida de acero inoxidable, magnetizador, sistema de pulverización.

Fuselaje:El fuselaje está soldado con material de alta calidad, fuerte y hermoso.

El tanque de recogida de acero inoxidable:Hecho de acero inoxidable de alta calidad para la recolección de suspensión magnética.

Magnetizador:El electrodo magnetizante magnetiza la pieza de trabajo en la circunferencia y la bobina magnetizante la magnetiza en la longitud.La bobina y la placa del electrodo están hechas de cobre de alta calidadEl mecanismo de sujeción es accionado por componentes neumáticos, y la pieza de trabajo está sujetada entre dos electrodos para formar un circuito de magnetización circunferencial.

7.3 Sistema de pulverización con suspensión magnética

Está compuesto por un depósito de recogida de suspensión magnética, una bomba de agua, una tubería y una cabeza de rociador.agitar y bombear la suspensión magnética de reflujo a la boquillaEl depósito de recogida de líquidos es externo y la rueda universal con dispositivo de freno está instalada en la parte inferior.la plataforma de observación y la cinta transportadora desmagnetizante del motor principal se recuperan en el tanque de recolección de líquido para evitar gotear.

8. Marca principal y proveedor de piezas eléctricas

Todos los componentes y componentes de los equipos son productos importados o nacionales de marca famosa, los productos caseros han pasado la prueba de calidad.
