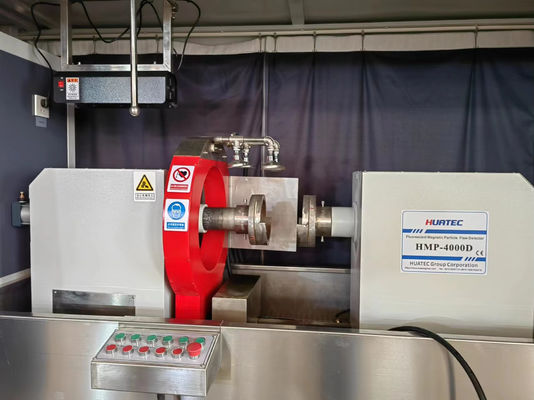

Equipo de detección de defectos por partículas magnéticas NDT de alta precisión HMP-4000D

1Descripción de los componentes del dispositivo

1.1 Información general sobre el dispositivo

El equipo es una sola máquina, carga y descarga manuales, el equipo adopta sujeción de varilla, tecnología de magnetización compuesta, el electrodo derecho sujeción neumática, golpe de sujeción 0-50mm,Disminución automática del magnetismo, pulverización automática, recuperación, agitación y filtración de la suspensión magnética.

Los componentes principales del equipo son: sistema de sujeción, sistema de alimentación magnética, sistema de control eléctrico, sistema de agitación y recuperación de filtración de pulverización magnética, luz negra,cuarto oscuro, sistema de desmagnetismo y así sucesivamente.

1.2 Sistema de sujeción:

1.2.1, el diseño del equipo horizontal mecanismo de sujeción, carrera de sujeción 0-1500mm, puede cumplir con la longitud de 1500mm, diámetro exterior de 250mm dentro de las necesidades de inspección de la pieza de trabajo.Las bobinas de magnetización longitudinales son dos, uno de cada lado, respectivamente impulsado por el cilindro, y puede moverse para mejorar el efecto de magnetización de las partes de eje largo.

1.2.2El equipo adopta el método especial de mand-rod para llevar a cabo la magnetización circumferencial de la pieza de trabajo mediante el método de la varilla.y comprobar varias grietas finas radiales que pueden existir en las superficies internas y externasLa magnetización longitudinal de la pieza de trabajo se realiza mediante el método de bobina y se comprueban las diversas grietas finas anuladas que pueden existir en la superficie de la pieza de trabajo.

1.2.3El equipo está diseñado con un dispositivo central de ajuste de altura.

1.2.4, la circunferencia longitudinal puede ser magnetizada, respectivamente, comprobar la superficie interna y externa de la pieza de trabajo puede existir una variedad de grietas transversales y longitudinales;También se puede realizar al mismo tiempo la magnetización compuesta (simultánea) de la pieza de trabajo., y los diversos defectos sutiles que pueden existir en las superficies internas y externas de la pieza de trabajo pueden comprobarse de manera integral a la vez.

1.2.5, hay una plataforma de trabajo diseñada delante del banco de trabajo, que es conveniente para la carga y descarga de operación.

1.3 Sistema de control de la fuente de alimentación magnética:

El equipo adopta el modo de magnetización de CA, dos conjuntos de fuentes de alimentación de magnetización independientes en las direcciones circunferencial y longitudinal,y dos transformadores principales proporcionan corriente de magnetización respectivamenteLa tecnología de conversión de módulos controlados se utiliza para controlar el tamaño de la corriente del circuito, y el voltaje aislado se envía al electrodo y a la bobina del yugo.El tamaño de la corriente es ajustable continuamente y el instrumento correspondiente está configurado para indicar para asegurar que la pieza de trabajo obtiene la intensidad de magnetización especificadaCon función de control de fase apagado, para mantener un magnético residual estable, se puede utilizar para la detección de defectos del método magnético residual.

1.4 Sistema de control eléctrico (la pantalla táctil es opcional, incluye * el número relacionado con la selección de la pantalla táctil):

1) El sistema de control eléctrico es controlado por un PLC, incluido el módulo de control y su dispositivo de protección, el dispositivo de disparo de regulación de corriente, el amperiómetro, el botón de control y la luz indicadora, el motor,el cilindro, doble acoplamiento, válvula solenoide, interruptor de aire, relé intermedio y otros dispositivos de control.

2) Tal como lo han confirmado ambas partes mediante negociaciones, el equipo adopta un diseño integrado electromecánico y la caja de control de distribución de energía se encuentra en la parte trasera del equipo.La operación básica de apagado de la energía se lleva a cabo en la superficie del gabinete, la puerta del armario está equipada con cerraduras, protección contra el polvo, filtración, sistema de refrigeración de aire, etc.El proveedor deberá garantizar la seguridad eléctrica y el mantenimiento de la integración mecánica y eléctrica..

3) Además del funcionamiento automático, el equipo también está equipado con teclas manuales para diversas funciones, que pueden realizarse manualmente: sujeción de la pieza de trabajo (pneumática), pulverización,Magnetizado, el aflojamiento de la pieza de trabajo (pneumático) y otras acciones.

4) Las placas de circuito circular y longitudinal pueden utilizarse universalmente.

5) El tiempo de magnetización y el intervalo de magnetización se pueden ajustar.

6) Equipado con un interruptor de pie, el arranque del programa automático puede controlarse mediante el botón de arranque automático o el interruptor de pie.

7) La carcasa del equipo está conectada a tierra de forma fiable y la resistencia de aislamiento de toda la máquina es ≥ 2 MΩ.

8) El equipo tiene una protección de seguridad y una función de alarma perfectas.

*9) Utilizando la pantalla táctil de corriente preestablecida, puede preestablecer la corriente, rastrear automáticamente la corriente, el valor de error no es más del 5%.

*10) Alarma automática y pantalla de advertencia cuando la corriente es anormal o falta.

* 11) Con 30 grupos de función de almacenamiento del proceso de magnetización, la circunferencia longitudinal se puede almacenar por separado.

12) Empresa conjunta Siemens, Omron PLC, ST, STM italianos o componentes de la marca nacional famosa Chint se utilizan para garantizar la calidad de toda la máquina.

*13) Con función de permiso de contraseña del operador, para garantizar que el personal sin el permiso correspondiente no pueda modificar o operar el equipo.

1.5 Sistema de mezcla de pulverización y recuperación de filtración en suspensión magnética:

1) El sistema de mezcla de pulverización y recuperación de filtración de suspensión magnética está compuesto principalmente por: tanque de recolección de líquidos, tanque de almacenamiento de líquidos, bomba de pulverización, bomba de mezcla, pantalla de filtro, tubería, etc.

2) La suspensión magnética se almacena en el tanque de almacenamiento de líquido; Equipado con un dispositivo de filtro para garantizar que el rociador no se bloquee después de rociar.El dispositivo de filtro debe estar profundamente en la suspensión magnética para evitar que el dispositivo de filtro se obstruya y dañe la bomba de pulverización.En la caja de almacenamiento de líquido se dispone de un dispositivo de agitación automático.

3) La suspensión magnética es rociada por varios rociadores al mismo tiempo para asegurar que la pieza de trabajo esté completamente mojada.

4) Las válvulas de retención están diseñadas en la tubería de pulverización de la suspensión magnética para evitar las burbujas formadas por el reflujo de la suspensión magnética.

5) Cada cabeza de pulverización de la suspensión magnética debe ser conveniente para abrir y cerrar, y la posición de pulverización, el tamaño del caudal y la presión pueden ajustarse.

6) La pistola de pulverización manual está instalada en la parte delantera de la máquina.

7) La suspensión magnética no deberá ser rociada ni filtrada hacia el exterior del equipo.

1.6 Luz negra:

1.6.1, el dispositivo de fluorescencia adopta una luz negra LED DG-6K de alta intensidad.

1.6.2. Fixed and hoisted in front of the magnetization station at the top of the darkroom to facilitate the rotation and observation of the parts driven by the tug after the completion of the magnetization of the workpiece.

1.6.3, luminosidad ultravioleta: luminosidad no inferior a 6000 uw/cm2, vida útil no inferior a 10000 horas.

1.6.4, puede cubrir completamente las piezas de 1000 mm.

1.7 Sala oscura (iluminación y sistema de escape)

1) La izquierda, la derecha, la parte superior y la parte trasera de la habitación oscura están cerradas por placas de acero de alta calidad según el tamaño de la cama y, al mismo tiempo, para facilitar el mantenimiento,el tipo de puerta protectora que puede abrirse y cerrarseLa parte delantera se extiende 650 mm y adopta una cortina de apagón para bloquear la luz.

2) El sistema de iluminación es una lámpara fluorescente, que se fija en la parte superior de la habitación oscura para satisfacer la iluminación de trabajo.

3) Instalar un ventilador de escape en la habitación oscura para garantizar la circulación del aire sin afectar el blindaje de luz exterior.

4) El cuarto oscuro adopta un tratamiento con aerosol, y todo el cuarto oscuro tiene una estructura compacta y un aspecto hermoso.

1.8 Sistema de desmagnetismo automático:

El sistema de desmagnetismo es la posición original de la desmagnetismo, atenuación desmagnetismo, y la remanencia no es superior a 0,2mT.

1.9 Otros

1) Suministro aleatorio: Véase el ámbito de suministro para más detalles.

2) El diseño y la fabricación del equipo deberán cumplir la norma JB/T8290-2011 "máquina de detección de fallas de partículas magnéticas" y cumplir las condiciones técnicas de detección de fallas de partículas magnéticas.

2Accesorios

3. Principales parámetros técnicos del equipo

Corriente de magnetización de circunfluencia: AC 0-4000A ajustable continuamente con control de fase apagado

Potencial de magnetización longitudinal: AC 0- (3000A*6T) 18000AT ajustable continuamente con control de fase apagado

Efecto desmagnetizante: desmagnetizante por atenuación de CA, remanencia ≤ 0,2 mT

Modo de magnetización: magnetización circunferencial, magnetización longitudinal, magnetización compuesta longitudinal; tasa de error de corriente longitudinal ≤ ± 5%; parámetros de la bobina: 2*3T,Diámetro interno de 350 mm;

Sensibilidad: de acuerdo con la especificación de proceso JB/6065-92 "Película de ensayo estándar de la máquina de detección de fallas de partículas magnéticas",la película de ensayo de sensibilidad de tipo A 2# (30/100) puede mostrar claramente el círculo completo y la cruz.Corrida de sujeción: 0 mm-1500 mm

Dimensiones: 3900 mm × 1590 mm × 2200 mm

4Apariencia del equipo y color de la pintura

Color del spray exterior: RAL7035, las piezas compradas pueden conservar el color primario.
