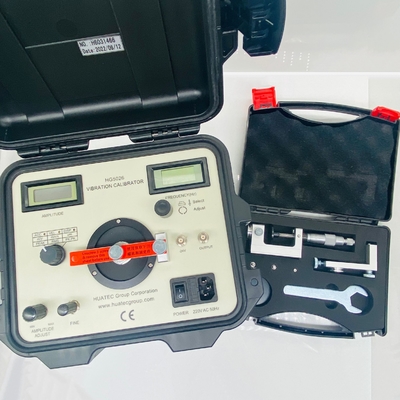

Calibrador de vibración HG5026
El calibrador de vibración HG-5026 se puede utilizar para calibrar el acelerómetro de vibración, el transductor de velocidad y proximidad y también un instrumento de medición de vibración.La vibración de la señal senoidal estándar a cualquier frecuencia de 1 a 1280 Hz se puede definir en el calibradorLa amplitud de la aceleración, velocidad y desplazamiento, puede definirse a través de potenciales y mostrarse en pantallas digitales.HG-5026 combina el generador de señal sinusoidal, amplificador de potencia, transductor estándar, medidor de vibraciones y agitador en uno y cuenta con un pequeño volumen, alta precisión y fácil operación.
|
- ¿Por qué no?
Frecuencia
|
<100 gramos |
<250 gramos |
<500 gramos |
| a(m/S2) |
V (mm/S) |
D (μm) |
a(m/S2) |
V (mm/S) |
D (μm) |
a(m/S2) |
V (mm/S) |
D (μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Rango de frecuencia y precisión: de 1 a 1280 Hz +0,01%

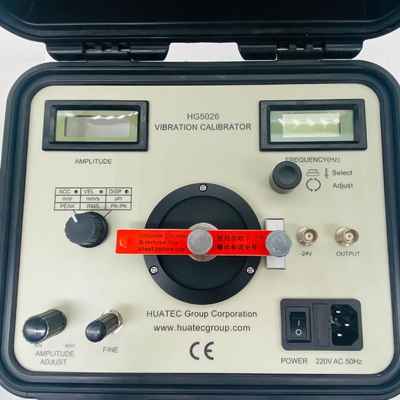

Descripción del panel
1 Muestra de amplitud de vibración
Mostrando la amplitud de la vibración
2 Potenciómetro de calibración Diseñado para calibrar este calibrador comparando la lectura de un medidor de vibraciones preciso y la pantalla de este dispositivo.Luego use un destornillador para ajustar la pantalla para que sea la misma que ese medidor de vibración precisoLuego ajuste VEL y DISP de la misma manera.
3 Interruptor de selección de parámetros Seleccionar el parámetro de visualización del calibrador
4 Ajuste de la amplitud de vibración
5 Ajuste lento de la amplitud de vibración
6 Cabeza de vibración para fijar un transductor a calibrar
7 El agujero pinchado para fijar el soporte de la sonda de proximidad
Para la calibración de la sonda de proximidad.
8 Interruptor de alimentación
9 Enchufe para el cable de entrada de corriente de 220 V
10. Enchufe para la salida de vibración
Para el seguimiento de la forma de onda/distorsión de la vibración
11 Enchufe de salida de voltaje de 24 V
La potencia de suministro es de 24 Vdc para calibrar la sonda de proximidad.
12 Ajuste de la frecuencia
Presione para seleccionar la posición digital, Gire para cambiar el valor
13 Muestra de frecuencia de vibración
