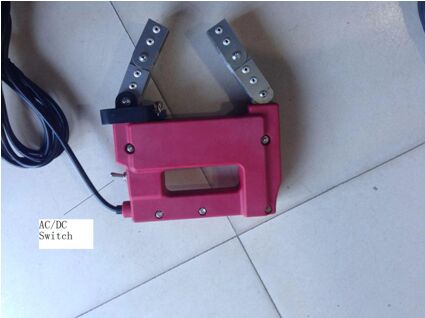

El equipo de yugo electromagnético de 110 V/220 V AC&HWDC

El equipo de yugo electromagnético de 110 V/220 V AC&HWDC

Una descripción general del yugo HWDC de CA electromagnético
La serie HCDX-230 es un yugo magnético de alta resistencia de modelo de conmutador AC, AC/DC, DC AC/DC diseñado para detectar indicaciones de superficie y sub-superficie en las aplicaciones más resistentes.

Con una construcción sellada resistente a productos químicos, piernas articuladas para contornar cualquier forma de pieza y un robusto cable de doce pies para uso en el campo,El HCDX-230 es ideal para inspeccionar soldaduras y otros ensayos remotos.

Los controles en estado sólido permiten al operador utilizar campos magnéticos CA para las indicaciones superficiales o campos magnéticos CC para las indicaciones sub-superficiales para satisfacer todas las necesidades de inspección.

El detector de fallas de partículas magnéticas de tipo de carga tiene las características de estructura compacta, disposición razonable, pequeño tamaño, peso ligero y portabilidad conveniente.El detector de fallas se puede utilizar directamente en corriente alterna, y también se puede utilizar para la fuente de alimentación de magnetización de CA (paquete de baterías CA) y la fuente de alimentación magnetizada de CC (paquete de baterías de inversor DC-AC), que es eficiente y portátil.Es adecuado para la inspección de soldadura del cascoEste instrumento es adecuado para piezas de estructuras de acero de energía, metalurgia, petroquímica,maquinaria y otras industrias, como la caldera, el recipiente a presión, la tubería a presión, la soldadura de la carrocería del buque y la estructura de soldadura de varios tipos de superficie de material ferromagnético y la detección de defectos de partículas magnéticas de defectos cercanos a la superficie.

Este instrumento cumple los requisitos normalizados de JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."condición técnica del detector de fallas de yugo electromagnético".

Función de CA para ensayos de superficie
Función HWDC para ensayos subterráneos

Características del producto
Construcción sellada y duradera
Resistente a los productos químicos y a la abrasión
Opciones de funcionamiento de CA y HWDC para inspecciones de superficie y sub-superficie
Excede las especificaciones de elevación ASTM

Los tres modos de alimentación pueden elegirse libremente:
Hay lugares conectados directamente a la fuente de alimentación de CA, que pueden conectarse directamente a la fuente de alimentación de CA.
Es posible utilizar la fuente de alimentación magnetizada CA a través de la llave de interruptor para suministrar energía HWDC sin batería
Cuando la fuerza de elevación no es suficiente, la potencia se corta automáticamente para garantizar la sensibilidad de la detección de fallos.
La función de visualización de potencia puede mostrar la potencia de la batería actual y tiene la función de alarma de sonido y luz.
Construido en un chip de microcomputadora para estabilizar el voltaje de salida y asegurar la sensibilidad de detección.
Magnetismo ajustable
El bolso de cintura de trabajo especial puede llevar un paquete de baterías, suspensión magnética, agente de contraste, sonda de yugo, etc.
Parámetro técnico
Temperatura de trabajo: -10 ~ +40 C
Temperatura de almacenamiento: -20 ~ 50 C
Humedad relativa:< 80% de no condensación
Aumento de la temperatura de trabajo: < 18 C
Variación de la velocidad de carga
Sensibilidad: pieza de ensayo estándar A1 con ranura 15/50 claramente expuesta.
Potencia de elevación mínima de potencia CA:> 4,5 kg (44N)
Potencia de elevación mínima de corriente continua:> 18,1 kg (177N)

Guía modelo

1. Las especificaciones técnicas:


Interruptor HCDX-230E CA-CA
Detector de fallas de polvo magnético en el host 1
Línea eléctrica 1
Cuadro de instrumentos 1
3A (convertidores de conmutación CA-CC)
Certificado 1
Manual 1

Ejemplos de defectos: ubicación del defecto:
Inclusiones Cosas Superficie y subsuelo Ideal para: grietas por fatiga
Las grietas de contracción Las lágrimas Las vueltas Las pruebas de campo Las inspecciones de la maceta
Slag de soldadura grietas de rectificación inspecciones en servicio
Apagar grietas Entornos exigentes
Inspección de soldadura
