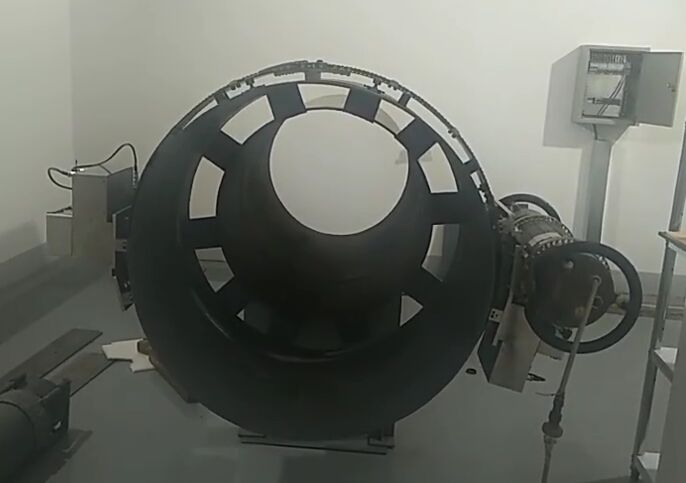

Sistema de inspección de rastreo de imágenes digitales de rayos X

Sistema de inspección de rastreo de imágenes digitales de rayos X

1.0 Fabricante del equipo: HUATEC Group Corporation

2.0 Nombre del equipo: Sistema de inspección de imágenes digitales de rayos X HXPC-DR02

3.0 Modelo de especificación:Se aplicará el procedimiento siguiente:2

4.0 Método de transmisión de imágenes: transmisión inalámbrica

5.0 Diámetro del tubo aplicable: φ510 - φ1219 mm (se puede seleccionar la vía según las necesidades del usuario)

6.0 Principales especificaciones de los componentes Configuración del equipo

6.1 Dispositivo de adquisición de imágenes:

Vehículo de arrastramiento por pared exterior de tubería (tabla de adquisición de imágenes portadora)

Marca: HUATEC

Modelo: HXPC-PC100

• Posicionamiento de navegación Beidou;
• Sistema de comunicación inalámbrica de banda doble 5G, distancia de control: 100 metros (área abierta);HXPC- PC100
• Velocidad de marcha:≥ 100 mm/s;
• El modo de marcha adopta el tipo de vía, garantizando el posicionamiento vertical con respecto a la costura de soldadura: ± 1 mm, precisión de posicionamiento en la dirección de marcha: ± 1 mm;
• Después de la configuración de acuerdo con los requisitos del usuario, puede cumplir con los requisitos de radiografía central y detección de DR de doble pared de imagen única paratuberías que van desde de φ510 a φ1219 mm;
• Se dispone de un mecanismo de sujeción rápida para una instalación y desmontaje convenientes.
• Se dispone de un sistema de protección con sensor fotoeléctrico (para detectar colisiones, pérdidas de señal, daños en el motor o en el conductor);
• Fuente de alimentación integrada de batería de litio de baja temperatura de 36 V (compatible con el cargador), fácil de reemplazar y capaz de funcionar normalmente a -40 °C;
• Tiempo de trabajo: más de 8 horas;
• Monitoreo del nivel de la batería, el sistema de pérdida de señal se bloquea automáticamente;
• Consumo de energía: ≤ 150 W;
• Dos motores conducen la operación sin problemas.
•

6.2 Rastreador de pared exterior (que lleva una máquina de rayos X)

Marca del equipo: HUATEC

El modelo: HXPC-PC110

• Velocidad de marcha: ≥ 100 mm/s
• Conectarse con HXPC-PC100 (crawler de la pared exterior de la tubería) a través de un cable auxiliar para lograr el enlace;
• El modo de marcha adopta un sistema de vía, que garantiza el posicionamiento vertical en relación con la costura de soldadura: ±1 mm, y la precisión de posicionamiento en la dirección de marcha: ±1 mm;
• Puede cumplir con los requisitos de detección de imagen única de doble pared, capaz de soportar un detector de fallas de rayos X direccionales de alta frecuencia de 300kv;
• Se dispone de un mecanismo de sujeción rápida para una instalación y desmontaje convenientes.
• Los motores duales conducen la operación sin problemas;
• Se dispone de un sistema de protección con sensor fotoeléctrico (para detectar la prevención de colisiones, pérdida de señal, daños en el motor o en el conductor);
• Horario de trabajo: más de 8 horas.
• Consumo de energía: ≤ 150 W;

* Se sincroniza con el vehículo de escalada en la pared exterior (tabla de adquisición de imágenes) para completar el trabajo de inspección de radiografía DR de doble pared con una sola imagen.

6.3 Detector de panel plano Marca: HUATEC

Modelo: HUATEC 750i

• Sensor: Silicio amorfo.
• Scintillador: CSI (sulfuro de cadmio cultivado directamente);
• tamaño de los píxeles: 120 μm;
• El área de imagen: 244 mm × 307 mm.
• matriz de píxeles: 1280 × 1024 (2 × 2);
• Conversión A/D: 16 bits;
• Tasa de imágenes: 1,7 fps (1×1);
• Rango de energía: 40 - 320 kV;
• Tolerancia a la irradiación: ≥ 1 MRad
• Control de la exposición: disparador interno/aparador externo.
• Interfaz de comunicación: Gigabit Ethernet;
• el rango de temperatura de funcionamiento: 0°C - 40°C;
• Intervalo de humedad de funcionamiento (no condensada): entre el 10% y el 90% RH;
• Intervalo de temperatura de almacenamiento: -20 °C a 55 °C;
• Tamaño del formulario: 344 × 286 × 20;
• Peso: 8 kg;
• Fuente de alimentación de entrada: 100-240 V AC de 50/60 Hz;
• Aplicación: inspección de soldadura, inspección de fundición.

6.4 Enrutador central

Modelo: ASUS XD4

• Protocolo inalámbrico: Wi-Fi 6;
• Modo de transmisión WIFI principal: transmisión distribuida.
• Características admitidas: Comunicación IPv6, malla;
• Velocidad inalámbrica: 1800M;
• Bandas de frecuencia: Wi-Fi de banda doble de 2,4 GHz y 5,8 GHz;
• Puerto de salida LAN: puerto Gigabit Ethernet;
• Puerto de entrada WAN: puerto Gigabit Ethernet;
• Módulo GPS: adquisición de señales GPS - Beidou, GPS, GLONASS, Galileo;

7.0 Software de procesamiento

Marca del software: HUATEC

Versión del software: Ver 20.21.10.16

El operador selecciona el diámetro del tubo, el grosor de la pared, el número de soldadura, la brida, la compensación, el método radiográfico, la dirección del movimiento del equipo, el área efectiva,y las coordenadas de Beidou (como Tokio), latitud norte) basados en los parámetros preestablecidos de la tubería inspeccionada en la base de datos de software.

Los parámetros pertinentes son seleccionables (una vez seleccionados, se imprimirán en la imagen y no se pueden cambiar).El sistema calcula automáticamente el número de marcos necesarios para detectar toda la costura de soldadura de esta tubería en función de los parámetros preestablecidos y los almacenaEl software tiene una función de intervención para humanos, lo que permite ajustar el tiempo de exposición, el número de fotogramas, etc., y el número de fotogramas se puede ajustar de acuerdo con los parámetros de configuración.

• Posicionamiento preciso de Beidou (compatible con GPS, GLONASS y Galileo), impresión de parámetros de coordenadas (Tokio, latitud norte) en la imagen;

• Calcular automáticamente el número de muestras en función del tamaño del diámetro de la tubería de entrada, dejando un margen de sobresaliente suficiente y evitando omisiones;
• Transmitir las imágenes recogidas de forma inalámbrica a la "estación de trabajo" del lugar para su almacenamiento;
• Antes de la inspección, el operador puede preestablecer el ancho de la ventana y la posición de la ventana para que el brillo y el contraste de las imágenes recogidas sean consistentes,y puede proceder directamente a la evaluación una vez finalizada la recogida;
• Tiene el cambio de imagen positivo y negativo, el cambio de imagen y la rotación, el aumento de la imagen, el aumento del borde de la diferencia de imagen, el aumento local / restauración de la imagen original,anotación de texto y número, el marcado de imagen;
• Tiene una medición del segmento de la regla;
• Tiene una función de medición de defectos (medición geométrica de puntos, líneas, ángulos, etc.) y de marcado de defectos;
• Tiene un medidor de calidad de imagen de doble filamento MFT (resolución espacial) con función automática de medición y cálculo;
• Dispone de una función de visualización en tiempo real del valor gris, cálculo automático y visualización del valor medio;
• Tiene una función de medición y cálculo normalizada de la relación señal-ruido (SNR);
• Tiene una función de costura de imagen de costura de soldadura;
• La imagen está en formato DICONDE y puede convertirse en otros formatos comunes como JPG, etc., y admite múltiples formatos de almacenamiento de imágenes como JPG, BMP, GIF, PNG, etc.;
• Está equipado con enrutamiento de relé.

8.0 Estación de trabajo

Parámetros técnicos de la estación de trabajo de adquisición y análisis de imágenes: modelo de equipo: HP Z99

Marca del equipo: HP

• Sistema operativo oficial de Windows 10 Estación de trabajo portátil
• Tamaño de la pantalla: 15.0 pulgadas;
• Procesador Intel Core i7-11800H de 11a generación (8 núcleos, 16 hilos), con una frecuencia base de 2,3 GHz;
• RAM: de 16 a 32 GB (DDR4 2666MHZ);
• Disco duro SATA: 1 TB (cantidad de interfaz M.2 1);
• Tarjeta gráfica: tarjeta gráfica dedicada 4G GDDR5 de 128 bits;
• Tamaño del producto: longitud 359 mm; anchura 236 mm; altura 23 mm
• Peso: 2,3 kg;
• Puertos: interfaz de audio, interfaz HDMI, interfaz USB3.0.
• duración teórica de la batería: de 2 a 5 horas, el tiempo específico depende del entorno de uso;
• Capacidad de la batería: 52,5Wh;
• Número de pilas de la batería: 3 pilas de iones de litio;
• Red local: 10/100/1000Mbps;
• Red inalámbrica: admite el protocolo inalámbrico Wi-Fi6;
• Diseño del chasis sellado: nivel de protección certificado por P65, puede evitar la entrada de arena, polvo y líquidos;

9.0 Fuente de radiación

Equipados con una interfaz para instalar equipos de detección de fallas de rayos X de alta frecuencia (o una máquina de detección de fallas de rayos gamma personalizable),Se pueden configurar diferentes fuentes de radiación de acuerdo con los requisitos.

9.1 Nombre del equipo: Máquina portátil de inspección de rayos X de alta frecuencia de voltaje constante y sistema de control

El modelo: XXG-H300GP

• Temperatura del entorno de funcionamiento: -20°C a 50°C;
• Humedad ambiental de funcionamiento: ≤ 85%;
• el rango de voltaje de entrada: AC190v a AC265v;
• el rango de frecuencia del voltaje de entrada: de 50 Hz a 60 Hz;
• Display: pantalla LCD táctil con pantalla de menú en chino;
• Tubo de rayos X: tubo de cerámica metálica;
• Método de alimentación del tubo de rayos X: tensión constante.
• Rango de ajuste de voltaje del tubo de rayos X: 120 a 300 kV;
• Paso de ajuste de tensión: 1kv/paso;
• Corriente del tubo de rayos X: 0,5 a 3,0 mA;
• Paso de ajuste de corriente: 0,1 mA/paso;
• Configuración del tiempo máximo de exposición: de 0,1 a 60 min (con una precisión de 0,1 min);
• Potencia máxima del tubo de rayos X: 900 W;
• Frecuencia de trabajo: 100 kHz;
• tamaño del foco: 3,0 mm (de acuerdo con la norma EN12543);
• espesor de penetración: 70 mm (longitud focal 600 mm, tiempo de exposición de 20 minutos, densidad 2.0D);
• Ángulo de radiación: 40°×40°;
• Filtro adicional: equivalente de aluminio de 4 mm;
• Tamaño de la cabeza del tubo: Φ246×734 (incluido el anillo de extremo);
• Peso de la cabeza del tubo: 22 kg;
• Cables de conexión: 25 m.
• El cable de alimentación: 10 m.
• El tamaño del controlador: φ264×458 (incluido el anillo de extremo);
• Peso del controlador: 9,6 kg;
• Máquina de alta frecuencia XXG-H300GP
• Método de enfriamiento por ánodo: enfriamiento por aire forzado.

10.0 Explorador de tuberías de rayos X de alta frecuencia

El modelo: HXPC-100A1

Principales características del rendimiento

• Fuentes de alimentación de corriente continua de alta frecuencia y de alta tensión;
• Amistad con el medio ambiente, ahorro de energía y alta eficiencia;
• potencia de salida constante;
• exposición continua sin necesidad de reposo 1:1;
• Imágenes claras, alta sensibilidad;
• Control de operación sencillo, fácil de aprender y utilizar;
• Puede utilizarse en combinación con DR para hacer coincidencias.
• Puede utilizarse únicamente para controles de imágenes basados en película;
• Sistema de control de mando magnético;
• Posicionamiento preciso;
• un amplio rango de diámetro del tubo de detección;
• Funciones de protección completas;
• con tracción en las cuatro ruedas;
• Tamaño compacto y peso ligero;

Principales indicadores técnicos

• El rango de diámetro del tubo aplicable: φ710~φ1219 (mm);
• Velocidad de arrastramiento: 16-18 m/min.
• Capacidad de pendiente pronunciada: ¥40;
• Temperatura del entorno de funcionamiento: -40°C a 70°C;
• Humedad del entorno de funcionamiento: 90%;
• Temperatura de protección: 80°C;
• Temperatura de trabajo: -25 ~ 70 °C;
• Batería: DC110v / 40Ah (batería de litio);
• Motor: 550 W (continua);
• El modelo: HXPC-100A1
• Distancia de desplazamiento: 8 km (distancia de ida y vuelta);
• Modo de accionamiento: accionamiento predeterminado de 2, accionamiento forzado de 4.
• Generador de rayos X: φ295×770 (mm);
• Peso: 32 kg;
• Potencia máxima: 900 w;
• el rango de ajuste de Kv: 50~300kv ±1kv;
• el rango de ajuste de mA: 0,5 a 3 mA;
• Ángulo de radiación: 40°×360°;
• Enfoque: 1 × 3,0 (mm);
• Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2.
• La velocidad de carga sostenida: 100% a una temperatura ambiente de 20 °C.
• Tamaño de la carrocería del rastreador: 1,2 m × 0,38 m × 0,19 m;
• Peso: 100 kg (carrocería del vehículo 80 kg + batería 20 kg);
• Tiempo de exposición: 1 ~ 300 segundos (regulable en continuo), con una precisión de 1 segundo;
• El tiempo de espera de la exposición: 24 segundos.
• El tamaño del localizador magnético: 255×113×155 (mm);
• Las características de los dispositivos de detección de tránsito se especifican en el punto 3.A.3.
• Peso del localizador magnético: 2,8 kg;
• Error de posicionamiento: superior a ± 5 mm.

11.0 Carril de guía:

Especificación: φ510 - φ1219 mm.

Configuración estándar: 1 pieza. Piezas adicionales pueden ser personalizadas bajo petición.

12.0 Lista de configuración del equipo:

13.0 Instrucciones para configuraciones relacionadas

Opción 1: Radiografía de doble pared -- XR (equipado con una máquina direccional de rayos X de alta frecuencia) + DR (equipado con un detector de panel plano) + estación de trabajo;

Opción 2: radiografía central - Rastreador de tuberías de rayos X de alta frecuencia + DR (equipado con detector de panel plano) + estación de trabajo;

Opción 3: Radiografía de un solo brazo - Detector de fallas direccionales de rayos X de alta frecuencia + Detector de panel plano + Estación de trabajo;

14.0 Software y vista previa de imágenes fotográficas
