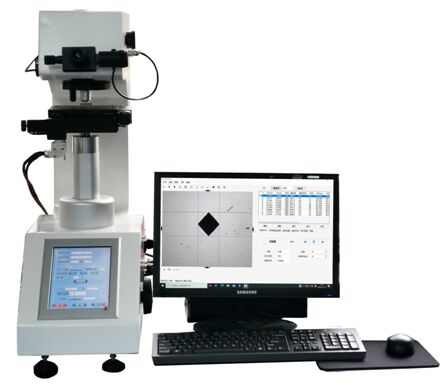

Probador automático de dureza Micro-Vickers
El probador automático de dureza microscópica Vickers HVS-1MDT-axy consta de dos partes:
- Probador de microdureza con pantalla táctil y torre giratoria automática HV-1MDT
- Sistema de medición y control automático de dureza Vickers HVS - AXY
I. Probador de microdureza con pantalla táctil y torre giratoria automática HV-1MDT
Introducción del producto
El probador de microdureza digital con torreta automática HV-1MDT adopta un mecanismo de elevación con guía cruzada óptica, el valor de fuerza es preciso, la imagen es clara, es un probador de microdureza de alta gama ideal.
Las características principales
1. Interfaz de pantalla táctil de 8 pulgadas, fácil de operar;
2. Durante la prueba, el cabezal de presión y el objetivo cambian automáticamente entre sí, y el posicionamiento automático del punto de prueba es preciso;
3. Se adopta el mecanismo de elevación con guía cruzada óptica para garantizar la precisión de la guía; Transmisión de fuerza de dos etapas de cremallera y piñón, puede realizar una transmisión de fuerza rápida y estable;
4. Fuente de luz LED, larga vida útil, no es necesario reemplazar la bombilla;
5. Se puede equipar con una cámara incorporada, la imagen es más clara.
6. Se puede calibrar según el bloque de dureza estándar o la escala de longitud, según el valor de dureza alto, medio y bajo, se realiza automáticamente la corrección de dureza, el valor de dureza es más preciso.
7. Todos los parámetros y resultados de la prueba se almacenan en un disco flash USB en formato Excel, lo que es conveniente para el procesamiento de datos y la salida de informes de prueba;
8. Varios valores de dureza se convierten entre sí;
9. Los parámetros de configuración de la prueba están protegidos por contraseña;
10. Hay al menos 3 idiomas disponibles, como chino e inglés;
11. Con interfaz RS-232, se puede conectar con una computadora (opcional);
12. Fuerza de prueba máxima opcional de 2 kg.
Parámetros técnicos
| Modelo |
HV-1MDT |
| Fuerza de prueba |
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N) |
| Cumple con el estándar |
GB/T4340.2,ASTM E92 |
| Resolución de medición |
0.01µm |
| Salida de visualización de datos |
Pantalla táctil de 8" Lectura de pantalla, puede almacenar 20 tipos de resultados de prueba, equipado con disco U, impresora incorporada opcional e interfaz RS-232 |
| Regla de conversión |
Rockwell, Brinell |
| Rango de prueba de dureza |
8~2900HV |
| Método de aplicación de fuerza de prueba |
Automático (carga, retención, descarga) |
| Aumento |
400X(prueba),100X(Prueba y observación) |
| Tiempo de retención de carga de la fuerza de prueba |
1-99s |
| Altura máxima permitida de la muestra |
100mm |
| Distancia entre la cabeza y la pared |
130mm |
| Bancada de prueba X-Y |
Tamaño:100*100mm Movimiento máximo:25*25mm |
| Tamaño |
540*260*650mm |
| Peso |
Aproximadamente 50Kg |
| Energía |
AC220V+5%,50-60Hz |
II. Sistema de medición y control automático de dureza Vickers HVS - AXY
El sistema de medición y control automático de dureza Vickers HVS- AXY es un sistema de medición y control automático por computadora desarrollado de forma independiente por la empresa. Se conecta sin problemas con varios tipos de probadores de dureza Vickers (incluidos los micro-Vickers), formando un conjunto perfecto de sistema de medición automática de dureza.
La medición automática de dureza se utiliza principalmente para medir la dureza Vickers de varios metales y algunos materiales no metálicos. Puede medir la dureza de todo tipo de piezas metálicas y componentes después del tratamiento térmico. Al mismo tiempo, es adecuado para la determinación de la profundidad de la capa endurecida efectiva, la capa de recubrimiento y la posición afectada por el calor de las piezas soldadas. También se puede utilizar para observar la estructura metalográfica interna de varias piezas metálicas y para recopilar, mostrar e imprimir imágenes.
El sistema es especialmente adecuado para medir la dureza superficial de la pieza de trabajo tratada térmicamente, la curva de distribución del gradiente de dureza y la profundidad de la capa endurecida efectiva.
Parámetros técnicos
1. La cámara tiene un incorporado de 5 megapíxeles y la imagen es clara.
2. Computadora, sistema operativo: Windows 10
3. Plataforma de carga automática X-Y de alta precisión
| Motor de accionamiento |
Motor paso a paso |
| Controlador |
La velocidad de movimiento en el eje X-Y se puede cambiar de forma flexible a través del software. |
| Tamaño |
110 × 110mm |
| Distancia máxima de movimiento |
50 × 50mm en la dirección del eje X-Y |
| Distancia mínima de movimiento |
1mm |
| Velocidad de movimiento |
1-10mm/seg, Ajustable |
| Precisión de repetición del desplazamiento |
Dentro de 1um-3um |
| Configuración del modo de movimiento de la plataforma |
Puede hacer clic en cualquier punto de la interfaz para seleccionar automáticamente el punto, puede establecer la posición de inicio de la línea recta y la ubicación del movimiento aleatorio, a través del clic del mouse en el portador de la plataforma de desplazamiento automático X-Y para un control de movimiento arbitrario en 8 direcciones, la velocidad se puede ajustar, puede restablecerse automáticamente, puede restablecerse arbitrariamente a cero las coordenadas |
4. Software de medición y control
