Máquina de partículas magnéticas húmedas horizontal
La máquina de partículas magnéticas (MPI) tipo banco húmedo es un equipo central utilizado en pruebas no destructivas (END) industriales para la detección por lotes de defectos superficiales y subsuperficiales en materiales ferromagnéticos. Tiene alta eficiencia de detección, resultados intuitivos y es adecuada para escenarios de control de calidad en múltiples industrias.
Propósito principal
Detectar defectos superficiales y subsuperficiales de materiales ferromagnéticos (acero, hierro, aleaciones de níquel, cobalto), como grietas, pliegues, inclusiones, poros, falta de penetración, etc.
Se utiliza para inspección de calidad en fábrica, mantenimiento en servicio y verificación de reparación de materias primas, forjas, fundiciones, piezas mecanizadas y piezas soldadas.

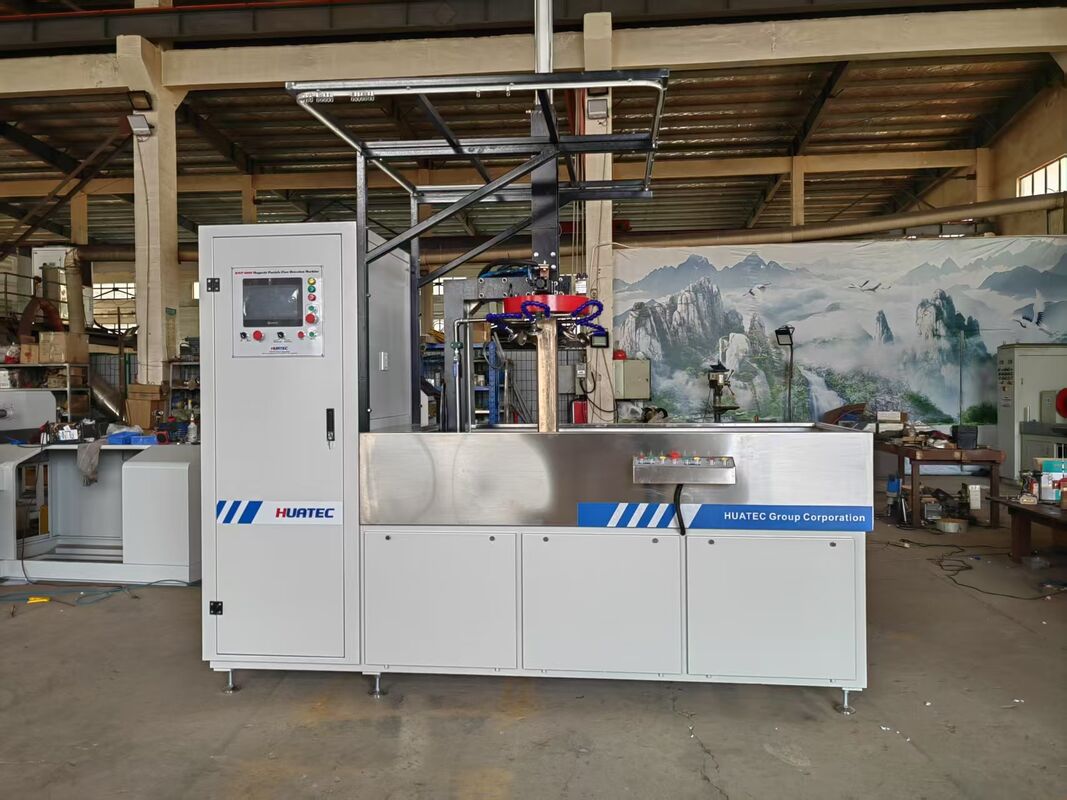

El detector de partículas magnéticas fluorescentes de onda completa AC-DC trifásico HMP-6000 es un tipo de equipo fijo
equipo de detección de partículas magnéticas fluorescentes húmedas semiautomático multifunción AC-DC. Está
diseñado basado en el principio de magnetización y fabricado de acuerdo con los requisitos estándar
de JB/T8290-2011 Máquina de detección de fallas por partículas magnéticas.
Esta máquina es adecuada para pruebas no destructivas de la superficie y subsuperficie de piezas hechas de
materiales ferromagnéticos como componentes en forma de anillo en industrias como maquinaria, automóviles,
aviación, motores de combustión interna y ferrocarriles. Puede detectar defectos extremadamente sutiles como grietas
e inclusiones de escoria en la superficie y subsuperficie de piezas causadas por fundición, forja, soldadura,
estiramiento, temple, rectificado y fatiga.
| Corriente continua trifásica de onda completa |
CC 0-6000A |
| Corriente de magnetización de CA |
CA 0-6000A |
| Tiempo de magnetización |
0.5-9.9 segundos ajustable (visualización digital del tiempo de magnetización), con una precisión de 0.1 segundos; |
| Método de magnetización |
Un total de 6 tipos de modos de magnetización, 1. CC unidireccional circunferencial, 2.
CA unidireccional circunferencial, 3. CC unidireccional longitudinal, 4. CA unidireccional longitudinal, 5.
Magnetización combinada de CC longitudinal y CA circunferencial, 6. Magnetización combinada de
CA longitudinal y CC circunferencial. |
| Corriente de desmagnetización de baja frecuencia ultrabaja de CC |
CC 6000A-0, corriente preseleccionada, atenúa automáticamente
desde el valor preseleccionado hasta cero; |
| Corriente de desmagnetización de atenuación de CA |
CA 6000A-0, corriente preseleccionada, atenúa automáticamente
desde el valor preseleccionado hasta cero; |
| La frecuencia de la corriente de desmagnetización de CC se divide en cinco categorías |
0.39Hz(5), 0.78Hz(4), 1.56Hz(3),
2.34Hz(2), 3.12Hz(1); |
| Efecto de desmagnetización |
remanencia después de la desmagnetización ≤0.2mT; |
| Sensibilidad de detección |
bloque de prueba estándar AS5282 CC 3500A visualización CC 9 agujeros (en línea con GJB 2028
y estándares HB/Z72); pieza de prueba tipo A de CA No. 2 se muestra claramente; |
| Método de conmutación de corriente de magnetización |
conmutación de interruptor de cuchilla neumática |
| Bobina de magnetización |
tipo fijo |
| Método de sujeción |
sujeción neumática unidireccional |
| Fuente de alimentación |
trifásica de cuatro hilos 380V 50Hz 250A. |
Principio de funcionamiento
Esta máquina se basa en un pequeño controlador lógico programable (PLC) industrial y una
pantalla táctil programable (PT) como su núcleo, que controla varias acciones del sistema, como
sujeción, movimiento de accesorios, pulverización de suspensión magnética, magnetización, aflojamiento, conmutación de dirección de corriente 2
ajuste de tamaño de corriente, etc. Puede completar todos los procesos de inspección excepto la carga
y descarga y la observación de defectos de acuerdo con el programa prescrito, y puede operarse
automáticamente en un ciclo o manualmente en un solo paso.
La magnetización de la pieza de trabajo adopta un modo de magnetización unidireccional o compuesto, es decir
magnetización circunferencial y magnetización longitudinal respectivamente o cíclicamente.
