Banco húmedo de partículas magnéticas fluorescentes HMP-6000
El banco húmedo tipo máquina MPI es un equipo central utilizado en pruebas no destructivas (END) industriales para la detección por lotes de defectos superficiales y cercanos a la superficie en materiales ferromagnéticos. Tiene alta eficiencia de detección, resultados intuitivos y es adecuado para escenarios de control de calidad en múltiples industrias.
Propósito principal
Detectar defectos superficiales y cercanos a la superficie de materiales ferromagnéticos (acero, hierro, aleaciones de níquel, cobalto), como grietas, pliegues, inclusiones, poros, falta de penetración, etc.
Se utiliza para inspección de calidad en fábrica, mantenimiento en servicio y verificación de reparaciones de materias primas, forjas, fundiciones, piezas mecanizadas y piezas soldadas.

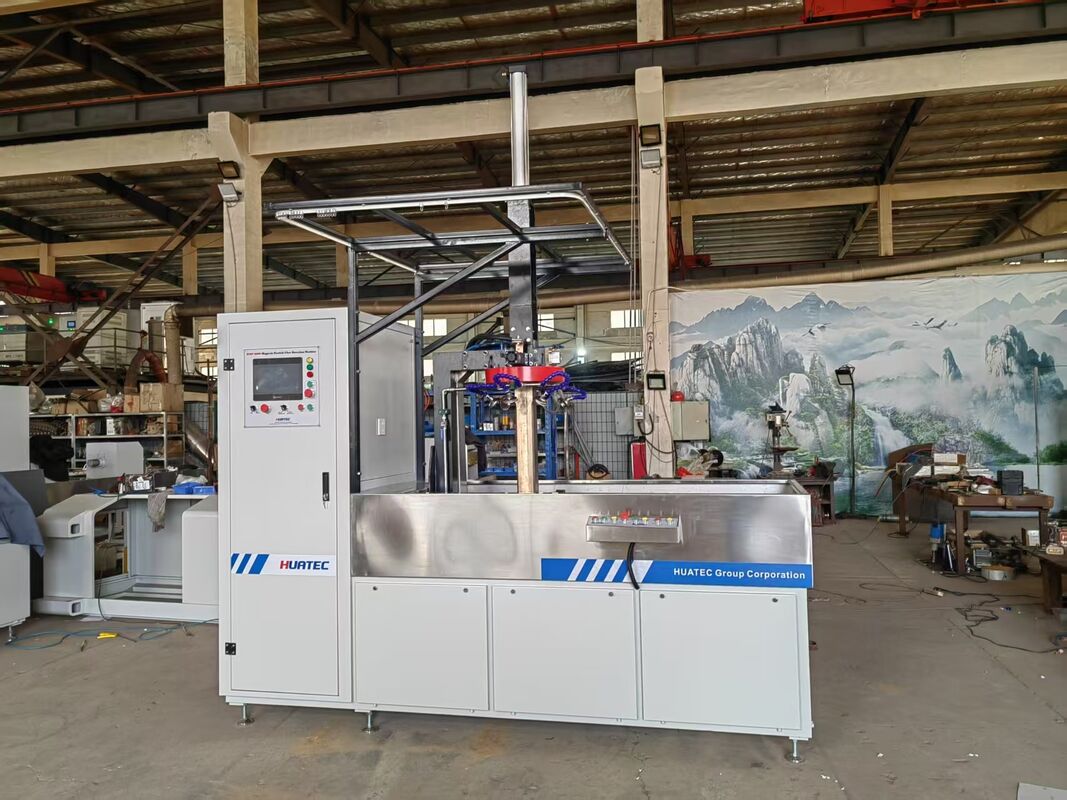

El detector de partículas magnéticas fluorescentes de onda completa trifásica AC-DC HMP-6000 es un tipo de equipo fijo
equipo de detección de partículas magnéticas fluorescentes semi-automático húmedo multifunción AC-DC. Está
diseñado basado en el principio de magnetización y fabricado según los requisitos estándar
de la máquina de detección de fallas por partículas magnéticas JB/T8290-2011.
| Corriente continua de onda completa trifásica |
DC 0-6000A |
| Corriente de magnetización AC |
AC 0-6000A |
| Tiempo de magnetización |
0.5-9.9 segundos ajustable (visualización digital del tiempo de magnetización), con una precisión de 0.1 segundos; |
| Método de magnetización |
Totalmente 6 tipos de modos de magnetización, 1. DC unidireccional circunferencial, 2.
AC unidireccional circunferencial, 3. DC unidireccional longitudinal, 4. AC unidireccional longitudinal, 5.
Magnetización combinada de DC longitudinal y AC circunferencial, 6. Magnetización combinada de
AC longitudinal y DC circunferencial. |
| Corriente de desmagnetización de corriente continua de ultra baja frecuencia |
DC 6000A-0, corriente preseleccionada, automáticamente
atenuada desde el valor preseleccionado a cero; |
| Corriente de desmagnetización AC atenuada |
AC 6000A-0, corriente preseleccionada, automáticamente atenuada
desde el valor preseleccionado a cero; |
| La frecuencia de la corriente de desmagnetización DC se divide en cinco categorías |
0.39Hz(5), 0.78Hz(4), 1.56Hz(3),
2.34Hz(2), 3.12Hz(1); |
| Efecto de desmagnetización |
remanencia después de la desmagnetización ≤0.2mT; |
| Sensibilidad de detección |
bloque de prueba estándar AS5282 DC 3500A pantalla DC 9 agujeros (en línea con GJB 2028
y HB/Z72); pieza de prueba tipo A AC No. 2 muestra claramente; |
| Método de conmutación de corriente de magnetización |
conmutación de interruptor neumático de cuchilla |
| Bobina de magnetización |
tipo fijo |
| Método de sujeción |
sujeción neumática unidireccional |
| Fuente de alimentación |
trifásica de cuatro hilos 380V 50Hz 250A. |
Principio de funcionamiento
Esta máquina se basa en un controlador lógico programable (PLC) industrial pequeño y una
pantalla táctil programable (PT) como su núcleo, que controla diversas acciones del sistema, como
sujeción, movimiento de accesorios, pulverización de suspensión magnética, magnetización, aflojamiento, conmutación de dirección de corriente 2
conmutación, ajuste de tamaño de corriente, etc. Puede completar todos los procesos de inspección excepto la carga
y descarga y la observación de defectos de acuerdo con el programa prescrito, y puede operarse
automáticamente en un ciclo o manualmente en un solo paso.
La magnetización de la pieza de trabajo adopta el modo de magnetización unidireccional o compuesto, es decir
magnetización circunferencial y longitudinal respectivamente o cíclicamente.
