Máquina Desmagnetizadora para Hacer Piezas Metálicas No Magnéticas Desmagnetización

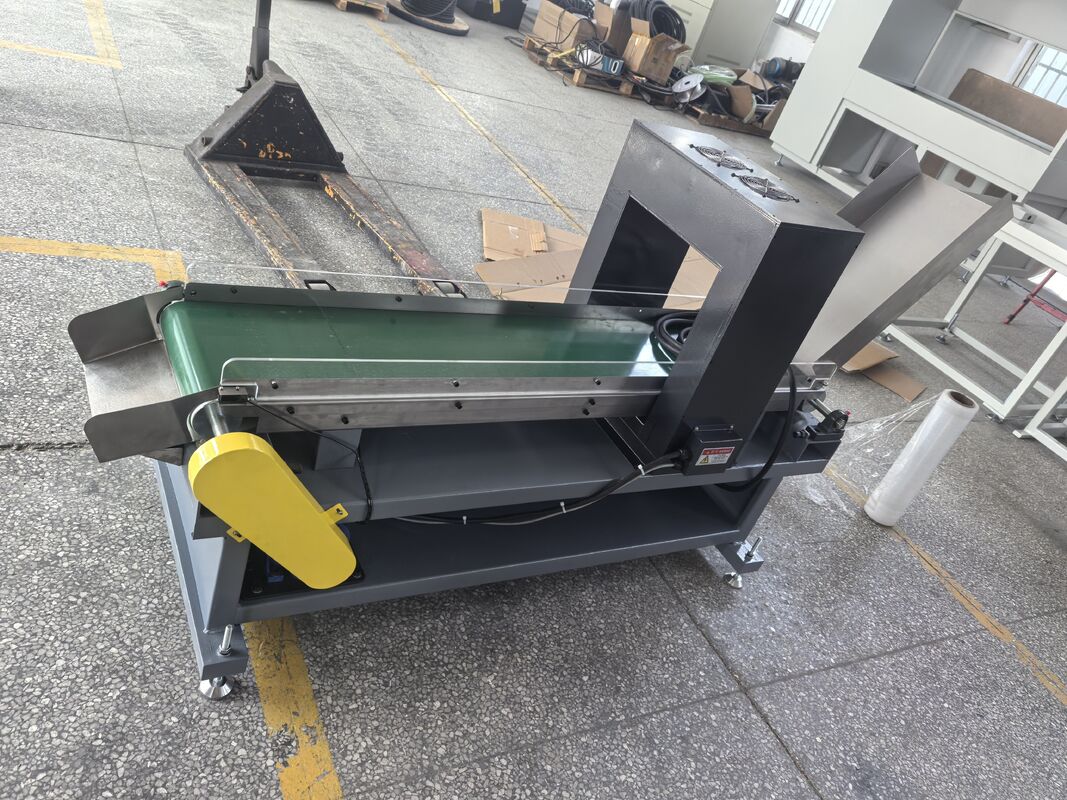

Máquina desmagnetizadora para la fabricación de piezas metálicas

I. Razones para la desmagnetizada

Antes del ensamblaje de las piezas en los componentes finales, a menudo es necesaria la desmagnetzación.como por ejemplo:

El magnetismo residual puede afectar a la precisión de trabajo y a la funcionalidad de determinados instrumentos y medidores.

El polvo metálico adsorbido por el magnetismo residual acelera el desgaste de las piezas móviles durante el uso futuro, lo que conduce a una falla temprana.

El polvo metálico adsorbido por el magnetismo residual puede afectar la calidad de procesamiento en procesos posteriores, como el procesamiento mecánico y el recubrimiento superficial.

El magnetismo residual puede hacer que los chips se adhieran a la superficie, dañando la precisión de la superficie y causando entumecimiento de la herramienta;

La presencia de magnetismo residual puede causar desviación o fuga de arco, afectando la calidad de la soldadura, etc.

II. Principio de desmagnetismo

El metal se vuelve magnetizado debido a la disposición lineal de polaridades positivas y negativas de su estructura atómica.La desmagnetización se realiza para eliminar la consistencia de esta orientación de polaridad atómica y reducir la propiedad magnética a un nivel aceptableSi bien se reduce el campo magnético, cambiar la dirección del campo magnético ayuda a reducir esta consistencia de orientación de polaridad atómica.Este es el principio para el diseño de equipos de desmagnetismo.

Coloque las piezas metálicas en la bobina y suministra a la bobina una corriente alterna que cambia rápidamente de dirección (50 Hz).Cuando la bobina está todavía en estado energizado y las partes metálicas se mueven gradualmente fuera de la bobina a través de la cinta transportadora, el magnetismo inducido disminuirá gradualmente, perturbando así la disposición ordenada de los dominios magnéticos en las piezas metálicas debido a la magnetización,y haciendo que las piezas metálicas no sean magnéticas hacia el exterior.

III. Principales especificaciones técnicas

IV. Instrucciones de uso

1Configuración de la entrada de alimentación

1 El cableado eléctrico debe utilizar conductores de cobre aislados con una superficie de sección transversal ≥ 4 mm2 y estar conectado al terminal principal del interruptor en la caja eléctrica en U, V,y puertos W (el puerto W puede utilizar 2.5 mm2); el cable de conexión a tierra de protección deberá conectarse al perno de conexión a tierra situado fuera de la caja de control mediante un conductor de cobre de 2,5 mm2 de sección transversal;

2 La fuente de alimentación entrante debe estar equipada con un interruptor de aire con una capacidad de corriente nominal de 40 A a 50 A;

3 Después de conectar correctamente la entrada de alimentación (y también el cable de conexión a tierra confiable), cierre la entrada de alimentación; empuje el mango del interruptor de circuito en la puerta de la caja a la posición ON,Cierra todos los pequeños interruptores., y se encenderá la luz blanca del indicador de potencia en el panel de control para indicarlo.

4 Presione el botón verde del botón de arranque del desmagnetizador, y la cinta transportadora comienza a funcionar, mientras que la bobina desmagnetizadora está energizada;se encenderá la luz amarilla del indicador [Demagnetization in Progress] en el panel de controlEn caso contrario, la dirección de movimiento de la cinta transportadora debe ser la misma que la indicada en la placa de protección.Por favor, cambie la secuencia de fases conectada al puerto del motor..

⑤ Press the red button switch on the start button box of the demagnetizer or press the red mushroom-shaped stop button switch on the end button box of the demagnetizer to stop the operation of the conveying belt and the demagnetizing coil.

En una posición adecuada del terminal desmagnetizador, se instala un sensor óptico.la cinta transportadora y la bobina desmagnetizante dejarán de funcionar.

2Operación de desmagnetizado

1 Cerrar la fuente de alimentación de entrada de energía;

2 Presione el botón verde en la caja de botones de arranque del desmagnetizador, y la cinta transportadora comienza a funcionar, mientras que la bobina desmagnetizadora está energizada;

3 Colocar la parte a desmagnetizar en la cinta transportadora en la posición inicial del desmagnetizador.

4 Después de que las partes de la cinta transportadora pasen lentamente a través de la bobina desmagnetizadora hasta el extremo del desmagnetizador,

(1) Si el sensor óptico funciona normalmente, cuando la pieza llega a la trayectoria luminosa del sensor, la cinta transportadora y la bobina desmagnetizadora dejarán de funcionar.y las piezas se quitarán después de que la máquina se detenga.

(2) Si el sensor óptico tiene un defecto, las piezas se pueden retirar en la dirección más alejada de la bobina desmagnetizante; si no es necesaria ninguna otra operación de desmagnetizado,Presione el interruptor rojo del botón de parada de emergencia en la caja del botón final o el interruptor del botón rojo en la caja del botón de inicio del desmagnetizador.También puede quitar las piezas después de que la máquina se detenga.

Para piezas cortas, la distancia entre la cara del extremo cercano de la pieza y la cara del extremo de la bobina desmagnetizante es > 800 mm.

Saca las piezas directamente de la cinta transportadora.

Para piezas largas - la distancia entre la cara de extremo cercano de la pieza y la cara de extremo de la bobina desmagnetizante es < 800 mm

Tomar las piezas de la cinta transportadora y moverlas en línea recta en la dirección de la cinta transportadora lejos de la bobina desmagnetizante antes de colocarlas.

En general, el proceso de desmagnetizado de las piezas está terminado.

V. Métodos para mejorar el efecto de desmagnetismo

1Intentar desmagnetizar cada parte individual (con una cierta longitud) tanto como sea posible.

2Cuando se desmagnetizan piezas cortas y gruesas o esféricas, se deben conectar varias piezas de extremo a extremo para facilitar la desmagnetzación.

3Si la desmagnetización única no cumple con los requisitos, es necesario repetir el proceso de desmagnetización.

4Para las piezas de forma compleja, girarlas o voltearlas al pasar por la bobina de desmagnetismo.

5- Intenta quitar las piezas mientras la bobina de desmagnetismo está energizada,y mover las piezas en línea recta a lo largo de la dirección de transporte hasta que estén lejos de la bobina de desmagnetismo antes de colocarlosEste método es particularmente necesario e importante para piezas con una longitud ≥ 1.000 mm.

VI. Notas

1Esta máquina debe estar correctamente conectada a un cable de conexión a tierra confiable para la seguridad.

2. La bobina de desmagnetismo no debe funcionar de forma continua durante mucho tiempo. El tiempo de operación continua no debe exceder de 6 a 8 minutos. Si la bobina de desmagnetismo se calienta extremadamente, se debe utilizar una bobina de desmagnetismo para que la bobina de desmagnetismo se caliente.la máquina entrará en un estado de apagado y espera, y se iluminará la luz roja "Protección contra sobrecalentamiento" en el panel de control.

3Si es necesario ajustar la velocidad de movimiento de la correa de ingeniería, debe hacerse mientras el motor está en marcha: hay un disco de regulación en el reductor del motor,y la dirección de la flecha "Rápido" en el disco debe ajustarse para acelerar, y la dirección de la flecha "Lenta" en el disco debe ajustarse para desacelerar.

4Las piezas sólo podrán ser retiradas de la cinta de transporte cuando lleguen a la terminal de la máquina de desmagnetizar.

5Las piezas desmagnetizadas deben colocarse lejos de la bobina de desmagnetismo.

6Cuando se realicen operaciones de desmagnetismo, no se deben usar relojes mecánicos, ya que pueden causar una medición de tiempo inexacta en el futuro.
