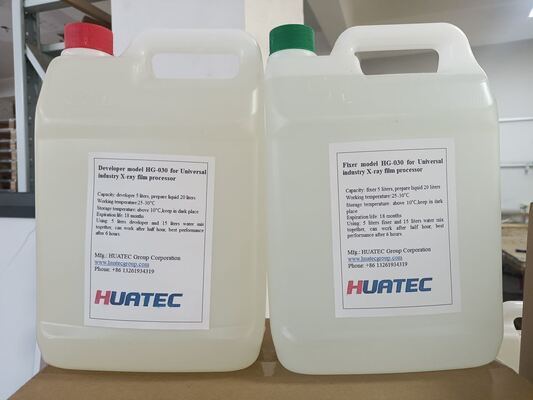

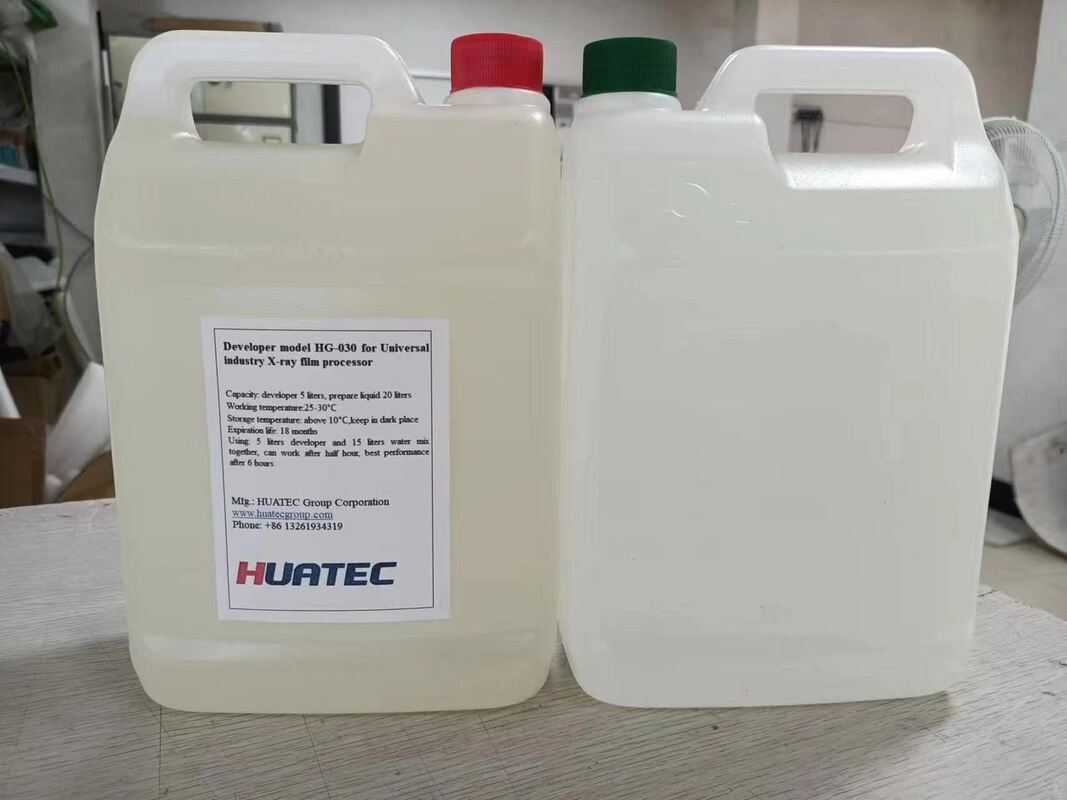

Revelador y fijador para película de rayos X industrial HUATEC D5 y D7
Nombre del producto y especificación del modelo
| Modelo |
Especificación |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|

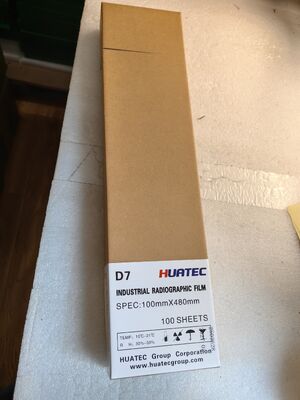

356 mm x 432 mm (14 pulg. x 17 pulg.), 305 mm x 381 mm (12 pulg. x 15 pulg.), 260 mm x 360 mm (10 pulg. x 14 pulg.), 70 mm x 300 mm, 80 mm x 150 mm, 80 mm x 240 mm, 80 mm x 300 mm, 80 mm x 360 mm, 100 mm x 356 mm, 195 mm x 275 mm, 70 mm x 200 m, 80 mm x 100 m, 80 mm x 200 m |
También se pueden proporcionar otras especificaciones y capacidad de embalaje según los requisitos del cliente.
Características y usos
La película de rayos X industrial es un tipo de película de alta resolución y alta calidad de imagen que se utiliza ampliamente en la detección de fallas no destructivas. La película tiene alta sensibilidad, alto contraste y alta definición.
Puede ser directamente o con una pantalla de sensibilización de plomo para exposición a rayos X o γ. Es adecuada para componentes electrónicos, materiales sintéticos, fundición y piezas fundidas, soldadura, etc.
Pruebas NDT para la industria naval, de defensa nacional y nuclear, aeroespacial y de aviación, etc. Utiliza una base de lámina de poliéster azul, recubierta por ambos lados con una capa de emulsión, capa y
capa protectora. Esta película tiene capas ricas, alta resolución de imagen y buena definición. Esta película se puede procesar a temperatura ambiente, también se puede procesar con una máquina de alta temperatura.
Características y usos
 |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Rendimiento del producto
| Nombre del índice |
unidad |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| Densidad de niebla |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| Factor de contraste "r" |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO "S" |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| Tiempo de solubilidad en álcali |
Minutos |
≥10 |
| Resistencia al rayado en el procesamiento |
N |
≥0.8 |
Iluminación de seguridad y procesamiento de lavado
La luz de operación de seguridad en el cuarto oscuro de esta película es una luz de seguridad carmesí con una bombilla de 15W. Cuando la película se utiliza para desembalar, la distancia de la lámpara es generalmente superior a 1.2 metros. Tiempo de iluminación acumulado
No más de 40 minutos. La muestra expuesta debe enjuagarse en un plazo de 2 horas. El proceso de lavado se muestra en la siguiente tabla.
| Forma de enjuague |
Otros países |
Temperatura / ℃ |
Tiempo de revelado / min |
Tiempo de fijación / min |
Secado / ℃ |
transbordo
ml/m2 |
| Manual |
D-19b |
20±0.5 |
5±1 |
10 |
Secado natural |
300 |
| Lavado a máquina |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
Curva de trabajo de la película principal
Nombre del producto y especificación del modelo
| Modelo |
Especificación |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356 mm x 432 mm (14 pulg. x 17 pulg.), 305 mm x 381 mm (12 pulg. x 15 pulg.), 260 mm x 360 mm (10 pulg. x 14 pulg.), 70 mm x 300 mm, 80 mm x 150 mm, 80 mm x 240 mm, 80 mm x 300 mm, 80 mm x 360 mm, 100 mm x 356 mm, 195 mm x 275 mm, 70 mm x 200 m, 80 mm x 100 m, 80 mm x 200 m |
También se pueden proporcionar otras especificaciones y capacidad de embalaje según los requisitos del cliente.
Características y usos
La película de rayos X industrial es un tipo de película de alta resolución y alta calidad de imagen que se utiliza ampliamente en la detección de fallas no destructivas. La película tiene alta sensibilidad, alto contraste y alta definición.
Puede ser directamente o con una pantalla de sensibilización de plomo para exposición a rayos X o γ. Es adecuada para componentes electrónicos, materiales sintéticos, fundición y piezas fundidas, soldadura, etc.
Pruebas NDT para la industria naval, de defensa nacional y nuclear, aeroespacial y de aviación, etc. Utiliza una base de lámina de poliéster azul, recubierta por ambos lados con una capa de emulsión, capa y
capa protectora. Esta película tiene capas ricas, alta resolución de imagen y buena definición. Esta película se puede procesar a temperatura ambiente, también se puede procesar con una máquina de alta temperatura.
Características y usos
| |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Rendimiento del producto
| Nombre del índice |
unidad |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| Densidad de niebla |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| Factor de contraste "r" |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO "S" |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| Tiempo de solubilidad en álcali |
Minutos |
≥10 |
| Resistencia al rayado en el procesamiento |
N |
≥0.8 |
Iluminación de seguridad y procesamiento de lavado
La luz de operación de seguridad en el cuarto oscuro de esta película es una luz de seguridad carmesí con una bombilla de 15W. Cuando la película se utiliza para desembalar, la distancia de la lámpara es generalmente superior a 1.2 metros. Tiempo de iluminación acumulado
No más de 40 minutos. La muestra expuesta debe enjuagarse en un plazo de 2 horas. El proceso de lavado se muestra en la siguiente tabla.
| Forma de enjuague |
Otros países |
Temperatura / ℃ |
Tiempo de revelado / min |
Tiempo de fijación / min |
Secado / ℃ |
transbordo
ml/m2 |
| Manual |
D-19b |
20±0.5 |
5±1 |
10 |
Secado natural |
300 |
| Lavado a máquina |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
Curva de trabajo de la película principal
Curva de trabajo de aluminio de película D7 Curva de trabajo de acero de película D7
