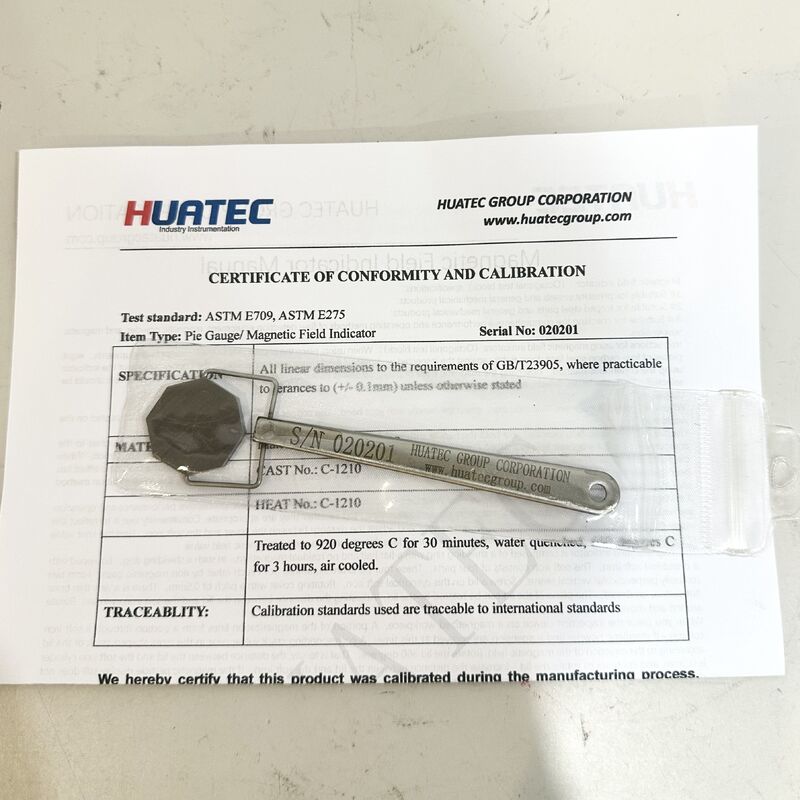

Indicador de campo ASTM Indicador de campo magnético ASTME709 Prueba MPI

Resumen de las actividades:

El indicador de campo magnético se basa en el estándar chino de "inspección de partículas magnéticas de recipientes a presión de acero" y "inspección de partículas magnéticas de forjados de recipientes a presión".El método de inspección del polvo magnético ASTME709 de la sociedad estadounidense de pruebas de materiales y el método de inspección del polvo magnético ASTMA275 de las forjas de acero y el JB3965-85, el JB4730-94, el diseño estándar de fabricación de la figura 11-9, por lo tanto, no solo es adecuado para recipientes a presión, sino también para productos mecánicos generales.Es una buena herramienta para la inspección de partículas magnéticasPuede comprobar el rendimiento integral del equipo de detección de fallos, la suspensión de polvo magnético y si el método de operación es adecuado.Podemos usarlo fácilmente para reflejar la intensidad y dirección del campo magnético en la región magnetizada.

Utilización

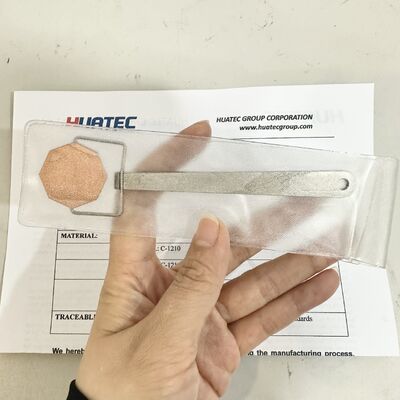

1Cuando se utiliza el indicador de campo magnético de tipo 1, el mango se agarra con la mano, la superficie de cobre está hacia arriba y la superficie de ocho líneas está unida a la pieza de trabajo.La manija se agarra con la mano con el indicador de campo magnético tipo 2, de modo que cualquier lado del indicador del campo magnético pueda fijarse a la pieza de trabajo.

2. 1 y 2 método continuo de indicador de campo magnético, cuando se pulveriza polvo magnético o suspensión magnética, cuando en la superficie del indicador magnético aparecen líneas de marca magnética claras,muestra que se ha producido el efecto magnéticoCuando el indicador magnético no forme marcas magnéticas o no forme marcas magnéticas en la dirección requerida, debe modificarse el método de ajuste de la magnetización.

3El 3 tipo de indicador de campo magnético es la imitación de Alemania Occidental.pero también comprobar el rendimiento integral y el método de funcionamiento adecuado de la suspensión de partículas magnéticasSe puede utilizar convenientemente para reflejar la intensidad y la dirección del campo magnético en la región magnetizada.y el valor límite de la profundidad de la profundidad de enterramiento del defecto de la superficie cercana se puede observar y observar a un cierto valor de campo magnético.

4El indicador de campo magnético está compuesto por un anillo de blindaje magnético plano, sin residuos en dicho anillo de blindaje. Está equipado con un hierro blando cilíndrico que consta de 4 partes.Estas 4 partes están separadas entre sí por huecos no magnetizadosLa inclinación de la cubierta giratoria es de 0,5 mm, con 1, 2, 3, 4 letras por rotación de 90 grados.Un plano de latón delgado está cubierto en la cubiertaEl plano de la cubierta se puede ajustar para ajustar la distancia entre la tapa y el cilindro de hierro blando.

5Cuando se comprueba el dispositivo en una pieza de trabajo magnetizada, hay una parte de la línea de fuerza magnética que pasa a través de la columna del hierro blando.Si el polvo magnético y la suspensión magnética están dispersos, aparece un hueco correspondiente en la grieta en la cubierta de acuerdo con la dirección del campo magnético. Gire la tapa 360 grados, es decir, la tapa está a 0,5 mm de distancia del cilindro de hierro blando,Continúe girando la tapa y aumente la distancia entre la tapa y el hierro blando, si la pantalla de partículas magnéticas no desaparece.Para determinar la dirección del campo magnético, el indicador del campo magnético puede girarse lentamente hasta que la visualización de la grieta alcance el grado más obvio, y el campo magnético esté en dirección vertical en esta posición.
