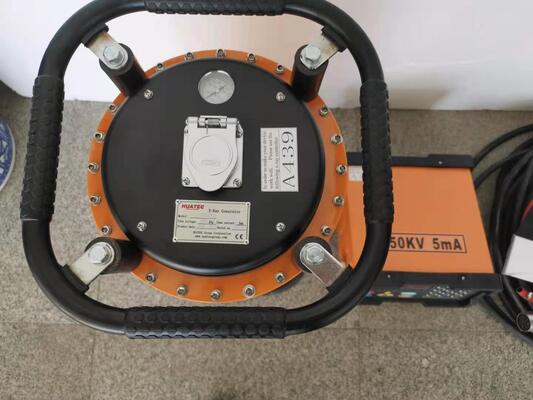

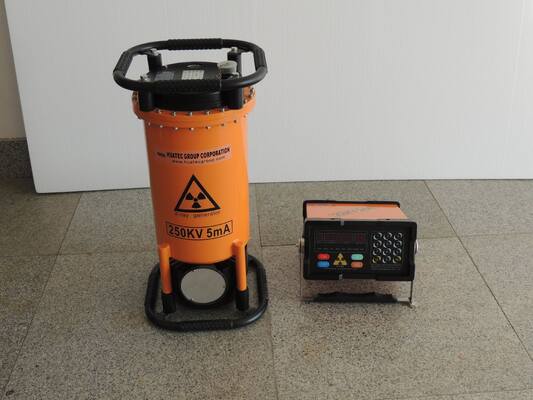

XXG-2505 Mini Detector de defectos portátil de rayos X Equipo de detección de fallas de rayos X para inspección de soldadura
Características funcionales:
El detector de fallas de rayos X de la serie HUATEC XXG producido por nuestra compañía, HUATEC Group Corporation,El XXG/XXQ es una serie de sistemas de control de velocidad que adoptan técnicas de pulso de frecuencia variable y de frecuencia constante.Los controladores de serie tienen una estructura novedosa, un rendimiento perfecto y unaSe basa en el sistema de control de microcomputadoras y estructura modular, lo que hace que la máquina integral obtenga una mejor estabilidad y fiabilidad.La máquina también ofrece la función de envejecimiento, lo que aumenta su vida útil.Los productos se han utilizado ampliamente en el mercado de la industria de la construcción y la fabricación. utilizado para ensayos no destructivos en la industria del vuelo espacial, la industria de ingeniería de soldadura,La industria naval, la industria de las tuberías de calderas, la industria de la ingeniería petroquímica, la fabricación de aeronaves, la industria de mantenimiento, la industria automotriz, las industrias de defensa, etc.
Principales parámetros técnicos
|
Tipo de producto
Sección 1
|
Las demás partidas
|
|
espesor máximo de penetración Acero (A3)
|
40 mm
|
|
Distancia focal
|
Las demás:
|
|
Tiempo de exposición
|
5 minutos
|
|
Tipo de película
|
Se trata de un sistema de control de velocidad.
|
Película de plomo doble pantalla de intensificación
|
0.03
|
|
Disponibilidad de la habitación oscura
|
20 ± 2°C
|
|
Desarrollo
|
5 minutos
|
|
Negreza
|
1.5
|
|
Ingreso
|
Ventilación (V)
|
220V ± 10%
|
|
Capacidad (KVA)
|
2.0
|
|
Producción
|
Voltagem del tubo (KVP)
|
100 ~ 250kv
|
|
Corriente del tubo (mA)
|
5
|
|
Estabilidad
|
± 1%
|
|
Radiografías
El tubo
|
Enfoque en mm2
|
2.0 por 2.0
|
|
Ángulo de radiación
|
40 ± 5°
|
|
Sensibilidad
|
k≤1,8%
|
|
Modo de funcionamiento
|
funcionamiento intermitente,Rel tiempo de adición al tiempo de enfriamiento es 1:1
|
|
Radiografías
El controlador
|
Dimensión
|
270 × 270 × 140
|
|
Peso
|
9 kg de peso
|
|
Estructura del circuito
|
Control de micro-ordenador, estructura modular, mensaje de voz
|
|
Radiografías
El generador
|
Refrigerador
|
Refrigeración por aire forzado
|
|
El aislamiento
|
SF6 Aislamiento de gas
|
|
Presión de trabajo
|
0Las partidas de los componentes de las máquinas de ensamblaje y de las máquinas de ensamblaje
|
|
Dimensión
|
270 × 270 × 615
|
|
Peso (kg)
|
21 kg
|
|
Temperatura de trabajo
|
-20 ̊C ~ +50 ̊C
|
|
|
|
|
Características:
◆Adopción de un microordenador de control yestructura modular, con una estructura fuertecapacidad antiinterferencia yalta automatizaciónyrendimiento fiable.
◆La configuración de los parámetros, el proceso de trabajo y la indicación del problema se indicarán en la pantalla LED.
◆La llave de envejecimiento independiente está diseñada para Envejecimiento de la máquinaconvenientemente.
◆Rel tiempo de adición al tiempo de enfriamiento es 1:1.
◆El controlador puede reconocer el tipo de generador de rayos X automáticamente.
◆El panel de color a prueba de agua y polvo y el teclado de sonido digital se introducen para que los parámetros de exposición se seleccionen de manera rápida y precisa.
◆Asegurar la seguridad en el uso del instrumento, se instala con sobrevolución, bajo voltaje,
Dispositivo de protección contra sobrecorriente, bajocorriente y sobre temperatura.
◆Un únicoel bloqueo de seguridad estádiseñadoque protejan al operador de los daños causados por la radiación.
◆Adoptar el rango más amplio de valores KV y resolver el problema de dificultad del rango radiográfico corto.
◆Función de retraso de la exposición ------ tEl tiempo de retraso puede ajustarse a menos de 10 minutos para mantener al operador a salvo del lugar de trabajo.
◆Compare con varios generadores y funcione confiablemente.
◆Número de exposiciones que pueden acumularse.
(Después de que la unidad ha estado lista, pero antes depulsar la tecla "ON", puede pulsar la tecla "A" (técnica de retraso) tres veces para comprobar el número de exposiciones, yRes cualquier llave para regresar.)
◆Noith la salida de la luz de advertencia de rayos ycon una longitud de más de 20 mm,El bloqueo de la puerta-máquina.(Bloqueo de la puerta con la máquina, cuando se abre la puerta principal, el instrumento corta automáticamente el alto voltaje para proteger al operador)
Entrega estándar
|
Tubo de rayos X de cerámica direccional
|
1 piezas
|
|
|
El generador
|
1 conjunto
|
|
|
Conexión de cable de alta tensión
|
1 piezas
|
25 metros
|
|
El controlador
|
1 conjunto
|
|
|
Cable de alimentación
|
1 piezas
|
10 metros
|
|
Cables de conexión a tierra
|
1 piezas
|
5 metros
|
|
Accesorios
|
1 conjunto
|
|
|
(Incluidos: lámpara de alarma, 1 pieza; letra de plomo, 1 caja; cintas oscuras de película, 5 piezas; pantalla de intensificación, 5 piezas; penetrámetro de alambre (IQI) 1 juego; fusible, 1 pieza)
|
Accesorios opcionales:
Plataforma de ensayo, penetrímetro IQI/cable, letra/dígitos de plomo, cinta de plomo, casete, pantalla de plomo, dosímetro personal, visor de películas, densitómetro, desarrollador de películas, luz de cuarto oscuro, bloque de calibración RT, etc..
