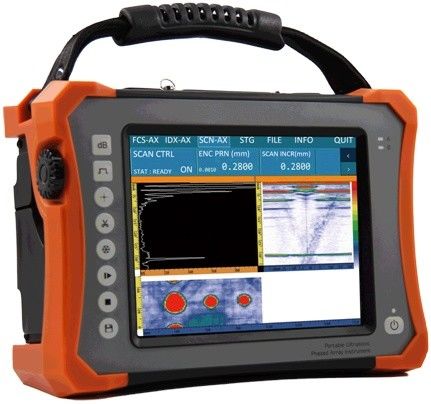

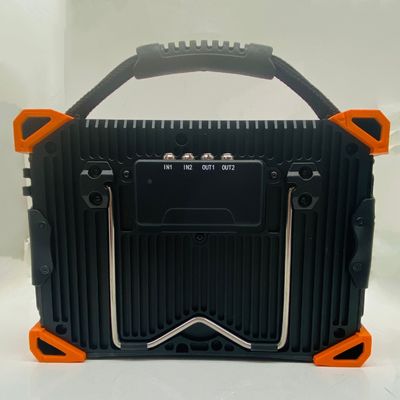

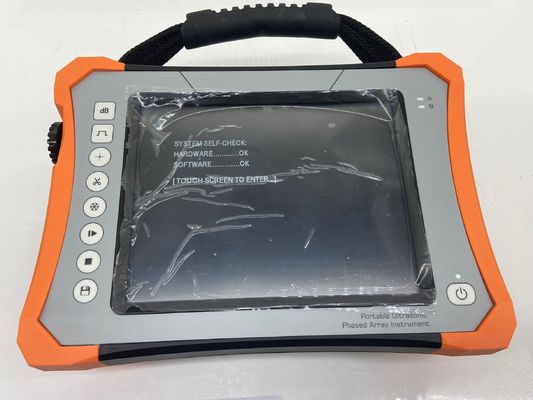

Detector de fallas ultrasónico portátil HPA-500 Phased Array

Detector de fallas ultrasónico portátil HPA-500 Phased Array
Detector de fallas ultrasónico portátil HPA-500 Phased Array Detector de fallas ultrasónico portátil HPA-500 Phased Array Detector de fallas ultrasónico portátil HPA-500 Phased Array

Ampliación de imagen :  Detector de fallas ultrasónico portátil HPA-500 Phased Array

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HUATEC
Número de modelo: HPA-500
Pago y Envío Términos:
Cantidad de orden mínima: 1 Uds.
Contacto

Detector de fallas ultrasónico portátil HPA-500 Phased Array

descripción
Mostrar: Pantalla a color TFT de 800X600 de 11 pulgadas Puertos del transductor: Puerto de transductor PA de 160 pines; Puerto de transductor convencional Lemo-00, ya sea para TR o
Memoria: Integrado: 16 GB de RAM + 4 GB de flash; tarjeta SD (máximo hasta 32G); Externo: unidad USB Fuente de alimentación: Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de l
Resaltar:

detector de defectos de matriz en fase portátil

,

detector de defectos ultrasónico con garantía

,

equipo de prueba no destructivo HPA-500

Detector de fallas ultrasónico portátil HPA-500 Phased Array
Introducción

HPA-500 es un detector de fallas ultrasónico de matriz en fase portátil de 64 canales desarrollado originalmente por HUATEC. Es resistente al agua y al aceite, sin ventilador y con pantalla táctil. Como ventajas del registro de datos de todo el proceso, innovadoras sondas de matriz en fase y métodos de inspección, este modelo garantiza un rendimiento y soporte superiores, lo que lo convierte en uno de los mejores de su tipo por su alta relación C/P.

Especificación
Configuración del canal
Modo Pensilvania Utah TOFD
Canal 16:64 2 2
Especificación física
Mostrar Pantalla TFT a color de 11 pulgadas y 800X600
Puertos del transductor Puerto de transductor PA de 160 pines; Puerto de transductor convencional Lemo-00, ya sea para TR o T&R
Puertos de E/S USB2.0Puerto: 2 (cantidad)
HDMI; codificador
LAN (Gigabit-NIC);
Wi-Fi
E/S (puesta en servicio)
Codificador 2D
Memoria Incorporado:16G RAM+4GB FLASH; tarjeta SD (máximo a 32G);
Externo:unidad USB
Peso 3,5Kg (con 1 batería)
Dimensión 284mm*202mm*95mm
Fuente de alimentación CA: 100 ~ 240 V, 50 ~ 60 Hz; CC: 12 V
Cargando (batería) dentro o individualmente
Duración de la batería 6 horas
Poder de trabajo 24W
Idioma Inglés
Condiciones de temperatura Ambiente: -20 ℃ ~ 50 ℃
Almacenamiento: -20 ℃ ~ 60 ℃
IP IP54
Especificación de rendimiento
Modo Pensilvania Utah TOFD
PRF 50 Hz ~ 10 kHz 50 Hz ~ 5 kHz 50 Hz ~ 5 kHz
Voltaje Bipolar, ±45～±100V, con 5V por paso Onda cuadrada negativa, -75 V ~ -250 V, con 25 V por paso Onda cuadrada negativa, -75 V ~ -250 V, con 25 V por paso
Ancho de pulso 20 ns～800 ns, con 5 ns por paso 20～800ns, con 5ns por paso 20～800ns, con 5ns por paso
Mojadura 50Ω 80Ω / 400Ω 80Ω / 400Ω
Tasa de muestreo 125MHz 200MHz 200MHz
Precisión de retardo 2,5 ns N / A N / A
Retraso de recepción 0~40us N / A N / A
Ancho de banda 0,5 MHz ~ 19 MHz 0,5 MHz ~ 15 MHz 0,5 MHz ~ 15 MHz
Ganar 0,0~80dB 0,0~110,0dB 0,0~110,0dB
Filtrar 0,5-9,6 MHz, 2,5-12,9 MHz, 3,8-19 MHz opcional banda ancha, banda estrecha banda ancha, banda estrecha
Rectificación FW FW RF
Rechazar 0~80% 0~80% 0~80%
Modo de escaneo A/L/S/C A ANUNCIO
Activación Codificador N / A Codificador
Línea de escaneo Máximo 128 N / A N / A
Sesgar Escaneo L: -89°~+89°
Escaneo S: -89°~+89°		 N / A N / A
Cal. inteligente Velocidad/Retardo/ACG/TCG/Codificador CAD/DGS Retardo/Valor X/PCS/Onda/Codificador
Rango 0,0~1000 mm, mínimo 1 mm 0,0~2000 mm 0,0~2000 mm
Visualización de retraso (máx.) 1000 mm 2000 mm 2000 mm
Cambio de pulso (máx.) N / A 2000 mm 2000 mm
Unidad milímetros milímetros milímetros
Puerta A/B A/B A/B
Inicio de puerta Disponible dentro del rango Disponible dentro del rango Disponible dentro del rango
Ancho de la puerta Disponible dentro del rango Disponible dentro del rango Disponible dentro del rango
Umbral de puerta 0-100% 5-95% 0-100%
Señal de alarma Zumbador/LED Zumbador/LED Zumbador/LED
Punteo Cresta / Flanco Cresta / Flanco Cresta / Flanco
Leer Amplificador/Ruta/Horizontal/Profundidad Amplificador/Ruta/Horizontal/Profundidad Amplificador/Ruta/Horizontal/Profundidad
Resolución 0,5 mm 0,1 mm 0,1 mm
Solicitud
  • Costuras soldadas comunes o especiales de estructuras de acero, calderas de servicios públicos, recipientes a presión, tuberías, infraestructuras de energía nuclear, embarcaciones, tanques de petróleo, tubos de etileno, etc.
  • Soldaduras de ferrocarriles, juegos de ruedas y ejes de locomotoras.
  • Culatas de aleación de aluminio FSW y unión de composites utilizados en la industria aeroespacial.
  • Cuchillas y pernos utilizados en la industria energética.
  • Casos en los que no hay suficiente espacio para moverse durante la inspección; Casos en los que se prefiere la UT convencional.
Detalles de embalaje
  • HPA-500 1 ud.
  • Sonda PAUT 1ud
  • PAUT Cuña Sonda 2uds
  • Sonda Normal UT 2.5P20 1ud
  • Sonda de ángulo UT 2.5P13*13 60°1ud
  • Cable Sonda UT LEMO 00-BNC 2uds
  • Batería de iones de litio 1 ud.
  • Cargador 1 ud.
  • Convertidor de potencia 1 ud.
  • Cable HDMI 1 unidad
  • Cable cruzado 1 pieza
  • Llave Allen (S2.5) 1ud
  • Maleta para instrumentos 1 pieza
  • Disco de unidad USB (8G) 1 pieza
  • Manual de usuario 1 ud.
  • Certificado 1 pieza
Accesorios opcionales
  • Sonda TOFD 5MHz 6mm/7.5MHz 3mm/
  • TOFD Cuña 60°c/clavo antidesgaste, 70°c/clavo antidesgaste
  • TOFD Cuña R100 superficie curva R100/0°
  • Cable de sonda TOFD LEMO 00-LEMO 00
  • Escáner TOFD no paralelo
  • Escáner para Phased Array
  • Extensión del cable del codificador
  • Otra llave Allen para TOFD
  • Otras sondas/cuña para Phased Array y TOFD
  • Bloque de calibración
Función principal
  • Sistema de gestión de archivos y entradas para un puente flexible entre configuración (ley focal y modelo), calibración e inspección
  • Configuración modular: L-Scan, S-Scan, LC-Scan, SC-Scan, soldadura a tope, cigüeñal, tubería, TOFD, UT (convencional),
  • Modelo de simulación 3D
  • Análisis de imágenes
  • Estructura natural de disipación de calor.
  • Enfoque de profundidad dinámico (DDF)
  • Filtrado suave
  • Pantalla táctil
  • Calibración del ACG
  • Calibración TCG
