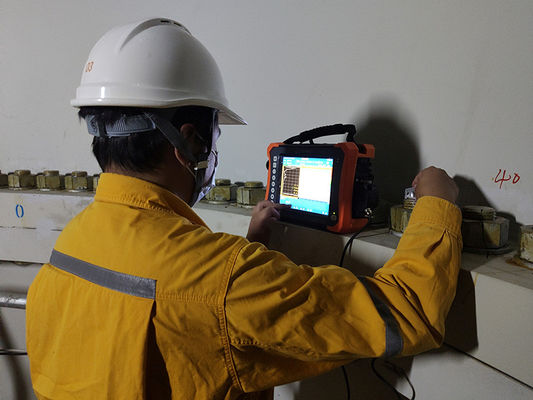

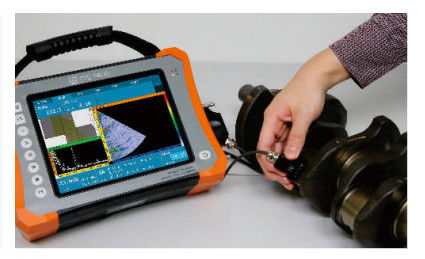

Detector de fallas ultrasónicas de matriz en fase TFM Detector de fallas ultrasónicas de matriz en fase TFM HPA-620PRT

Detector de fallas ultrasónicas de matriz en fase TFM Detector de fallas ultrasónicas de matriz en fase TFM HPA-620PRT
Detector de fallas ultrasónicas de matriz en fase TFM Detector de fallas ultrasónicas de matriz en fase TFM HPA-620PRT Detector de fallas ultrasónicas de matriz en fase TFM Detector de fallas ultrasónicas de matriz en fase TFM HPA-620PRT

Ampliación de imagen :  Detector de fallas ultrasónicas de matriz en fase TFM Detector de fallas ultrasónicas de matriz en fase TFM HPA-620PRT

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HUATEC
Número de modelo: HPA-620PRT, incluidos los siguientes:
Pago y Envío Términos:
Cantidad de orden mínima: 1 Uds.
Contacto

Detector de fallas ultrasónicas de matriz en fase TFM Detector de fallas ultrasónicas de matriz en fase TFM HPA-620PRT

descripción
C.A.: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef corriente continua: 13,5 V
Tipo de batería: batería de litio Capacidad de la batería: Batería doble, cada una <100Wh
Resaltar:

Detector de fallas ultrasónico Phased Array

,

Equipo de prueba ultrasónico TFM

,

Detector de fallas NDT HPA-620PRT

Detector de fallas ultrasónico TFM Phased Array HPA-620PRT

HUATEC HPA-620PRT es un nuevo detector de fallas Phased Array 32:128PR portátil desarrollado. Está equipado con el módulo de inspección ultrasónica convencional, el módulo TOFD, el módulo Phased Array convencional y el módulo de imágenes TFM, que admiten el escaneo simultáneo de TOFD y Phased Array, así como sondas de doble matriz. Con una pantalla táctil a prueba de agua y aceite y capacidades de registro de datos de prueba de curso completo, HUATEC HPA-620PRT es un detector de fallas TFM Phased Array intelectual avanzado con función de escaneo C.

Características:
Canales de inspección
  • Módulo Phased Array 38:128PR
  • Módulo de imágenes TFM
  • Escaneo simultáneo de TOFD y Phased Array
  • Admite sondas de matriz dual
  • TOFD de 2 canales; Pruebas ultrasónicas convencionales de 2 canales

La funcionalidad del HPA-620PRT ofrece una gran satisfacción de las diversas demandas de los usuarios.

Módulo de matriz en fase
  • Inspección TFM de onda longitudinal; Inspección TFM de onda transversal
  • Inspección TFM de soldadura a tope; Inspección de soldadura a tope convencional; Inspección de soldadura a tope convencional (con escaneo simultáneo de TOFD y Phased Array)
  • Inspección C-scan TFM e inspección C-scan convencional para placas
  • Inspección TFM e inspección convencional de tornillos
  • Inspección TFM de corrosión; inspección de corrosión convencional
  • inspección TKY
módulo TOFD
  • Configuración de parámetros de procedimiento; Configuración de parámetros de sonda y cuña.

Los usuarios pueden calcular parámetros relevantes en función de los parámetros de la sonda y del procedimiento, incluidos: PCS, cobertura de escaneo, cobertura del fondo y ángulos incluidos del haz.

Mostrar
  • El HPA-620PRT está equipado con una pantalla TFT de grado industrial de 10,4 pulgadas, con operación táctil, que proporciona visualizaciones óptimas bajo luz intensa y en exteriores.
Diseño de procedimientos
  • Al ofrecer modelos de simulación de procesos, el HPA-620PRT también puede construir un modelo importando las dimensiones de los objetos a través del software CAD. Personalice el proceso de inspección dedicado de los usuarios y brinde un servicio integral para toda la gama de soluciones.
Parámetro
Canales
Modo Modo PA/TFM modo UT Modo TOFD
Número 32:128 2 2
Parámetro físico
Mostrar Pantalla táctil de 10,4 pulgadas
Importar 1 IPEX, 4 C5
Puertos de E/S 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (puede transferir a HDMI)
Wi-Fi
Puerto del codificador LEMO 1B
Puerto de E/S TTL
GPS Sí
Almacenamiento Interno: 64 GB; Externo: disco flash USB
Peso 5 kg (sin batería)
Dimensiones 350 mm × 250 mm × 130 mm
(largo x ancho x alto)
C.A. 100V~240V 50Hz/60Hz
corriente continua 13,5 V
Tipo de batería batería de litio
Capacidad de la batería Batería doble, cada una <100Wh
Duración de la batería ≥4,5h
Temperatura Rango de temperatura de funcionamiento: -10 ℃ ~ 40 ℃
Rango de temperatura de almacenamiento: -20 ℃ ~ 60 ℃
Clasificación de protección de ingreso IP65
Utah
PRF 25 Hz ~ 10 kHz
Voltaje del transmisor 75V~250V (carga de 50Ω)
Ancho de pulso 30ns~1000ns, con paso de 5ns
Mojadura 400Ω, 80Ω
Tasa de muestreo 100MHz
Ancho de banda 0,5MHz~20MHz (-3dB)
Ganar 0,0 dB~110,0 dB
Excedente de sensibilidad ≥60dB (ancho de banda estrecho), ≥52dB (ancho de banda amplio) (transductores 2,5P20, orificios de fondo plano de 200 mmφ2)
Error de linealidad vertical ≤3%
Error de linealidad horizontal ≤0,1%
Resolución ≥26dB(2.5P20)
Rango dinámico ≥30dB
Filtrar Paso alto, paso bajo y paso de banda estrecha múltiple
Rectificación RF (modo TOFD), onda completa, media onda +, media onda –
Canales 2 canales
Cobertura Máxima 10000mm (en onda longitudinal de acero)
Puerta A/B/G
Estrella de la puerta Gama completa
Ancho de la puerta Inicio de puerta a rango completo
Umbral de puerta 1~99%
Alarma Sonido/Óptico
Punto de medición Frente/Pico
JCC 16
Matriz en fase/TFM
Canales 32:128
Apertura máxima 32 elementos
Elementos máximos 128 elementos
Ley de enfoque ≥1024
Ángulo de escaneo -89°~89°
Calibración Velocidad, retardo, TCG,ACG, codificador
Volumen de prueba 1000 mm
Incremento de ángulo mínimo 0,1°(ajuste automático)
Tasa de muestreo 100 MHz, 10 bits
Rectificación onda completa
Altura de la pantalla de escaneo A 800% de la altura de la pantalla (Máximo)
Ganancia analógica sintonizable 80dB
PRF máx. 20kHz
Voltaje del transmisor 20 V ~ 110 V (carga de 50 Ω)
Tipo de pulso Onda cuadrada bipolar
Ancho de pulso 30ns~1000ns, paso como 5ns
Ancho de banda 0,5MHz~20MHz(-3dB)
Filtrar Paso alto, paso bajo, paso de banda estrecha múltiple
Activación Codificador basado en el tiempo
Punto de medición Frente/Pico
Leer Amplitud; trayectoria del haz; horizontal; profundidad
Resolución de medición 0,5 mm
Modo de escaneo L/S/C/D –escaneo, TFM
Longitud de escaneo ≥15 metros
Velocidad de escaneo ≥30 mm/s
Imágenes TFM Vivir 2D
Número de puntos de enfoque en TFM Máximo 1.000.000 puntos
Imágenes de reconstrucción 3D Sí
Alcance:
  • Inspección de soldadura convencional
  • Inspección Phased Array C-scan de materiales compuestos
  • Inspección de Pernos y Tuberías Atornilladas
  • Inspección de juntas de PE
  • Solución de inspección de soldaduras de tubos de pequeño diámetro
