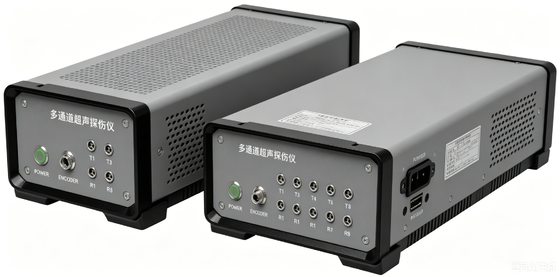

Serie HFD-UT Detector de fallas ultrasónico multicanal Módulo central de comunicación de red Equipo de desarrollo secundario
La serie HFD-UT2C/UT4C/UT8C/1616C/UT40C es nuestra nueva plataforma de adquisición de datos ultrasónicos multicanal y desarrollo secundario.recepción de señal de eco, amplificación, adquisición y procesamiento de AD.Además, proporciona los desarrollos secundarios para que el usuario desarrolle un nuevo software. El procesamiento de los datos registrados por el HFD-UT2C ~ UT40C permite a los usuarios personalizar funciones e interfaces., y luego integrarlos en el sistema para formar una variedad de sistemas de aplicación ultrasónica.

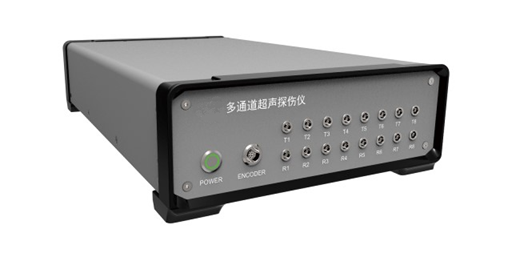

HFD-UT8C significa que el instrumento tiene 8 canales UT y los canales son bloqueables.
*Nota: Si se necesitan más canales, por favor tenga en cuenta el HFD-UT40C, que admite 40 canales UT.
Especificaciones:
|
El emisor
|
|
El PRF
|
25¿Qué quieres decir?10 KHz
|
|
Válvula de tensión
|
Onda cuadrada negativa, -25¿Qué quieres decir?-300V, 25V a paso
|
|
Ancho del pulso
|
30¿Qué quieres decir?1000 ns,5n Paso a paso
|
|
El disparador
|
Encuadrador interno/externo
|
|
Receptor
|
|
Error de linealidad horizontal
|
≤ 0,4%
|
|
Error de linealidad vertical
|
≤ 3%
|
|
Exceso de sensibilidad
|
≥ 56 dB cuando se utilice una sonda 2.5P20 para detectar un bloque de 200 mm con un orificio de fondo plano de Φ2.
|
|
Amortización
|
400, 80
|
|
Tasa de muestreo
|
100M
|
|
Frecuencia de trabajo
|
0.5¿Qué quieres decir?15 MHz
|
|
Ganancias
|
0.0¿Qué quieres decir?110.0 dB
|
|
El filtro
|
Banda ancha y banda estrecha
|
|
Rectificación
|
Positivo, Negativo, Full-play, RF, Espectro
|
|
Transmisiones transversales entre canales
|
> 60 dB
|
|
Signo de entrada máximo
|
14 VPP
|
|
Cubierto
|
0.0¿Qué quieres decir?10000 mm (onda longitudinal de acero), ajustable en la continuidad, paso min 0.1mm
|
|
Retardo de visualización
|
0¿Qué quieres decir?999.9 μs
|
|
Despliegue del cambio
|
- Es el 7.5¿Qué quieres decir?3 000 μs
|
|
Procesamiento de señales
|
|
Puerta
|
A. No,B. El trabajo
|
|
Puerta del punto de partida
|
Alcance completo
|
|
Ancho de la puerta
|
Punto de partida a toda la gama
|
|
Alturas de las puertas
|
5¿Qué quieres decir?El 95%
|
|
Modo de prueba
|
Frontera, Pico
|
|
Muestra de datos
|
Lectura en la puerta: rango y ruta de sonido
|
|
Resolución de medición
|
0.1 mm
|
|
Sistema/otro
|
|
Consumo de energía
|
15 W,varía según la configuración
|
|
Transmisión de datos
|
1000M Ethernet
|
|
Ángulo
|
El valor de las emisiones de CO2 de los motores de combustión renovable es el siguiente:¿Qué quieres decir?+75°, paso a 0.1, 1, 10 ajustable; Escaneo S -75°¿Qué quieres decir?+75°, optimización automática de paso
|
|
Tamaño
|
188 × 238 × 403; 100 × 200 × 300
|
|
Puerto
|
Cuadro 5
|
|
Puerto de codificación
|
2 Codificador incremental
|
|
Puerto USB
|
2
|
|
Puerto de entrada y salida
|
Tipo redondo
|
|
Puerto neto
|
El número de conexión a Ethernet de 100M/1000M
|
|
Puerto de depuración
|
El Parlamento Europeo
|
Principio estructural:
El HFD-UT8C es un módulo independiente, que está conectado al host de monitorización a través del cable de red.El software que se ejecuta en el host de monitoreo envía instrucciones al HFD-UT8C a través de la interfaz de red, y recibe los datos devueltos por el HFD-UT8C, como se muestra en la figura siguiente.
Características:
Desarrollo secundario
Yo... Proporcionar un conjunto completo de programas de ejemplo de cliente DEMO código fuente. El código DEMO ya tiene funciones ultrasónicas básicas multicanal.Los usuarios pueden consultar el código DEMO para el desarrollo secundario o añadir funciones directamente al código DEMO para el desarrollo.
Yo... El acceso de programación secundaria diseñado cuidadosamente permite una programación intuitiva y simple, apoyando la depuración manual.El usuario puede enviar instrumentos al HFD-UT2C~UT40C manualmente para probar el efecto de la modificación de los parámetros.
Excelentes características físicas
Yo... Circuito de excitación ultrasónica integrado interno, forma de onda cuadrada negativa, voltaje ajustable de - 25V a - 300V, ancho de pulso ajustable de 30ns a 1000ns,coincidencia máxima con diferentes tipos de elementos de transmisión.
Yo... Integrado internamente con la mayoría de las funciones de procesamiento y detección de señales requeridas por el instrumento de detección de fallas ultrasónicas, como compresión de ondas A, detección de puertas, medición de la trayectoria del sonido,etc.., se puede configurar rápidamente un sistema estándar de detección de fallas ultrasónicas.
Yo... Ofrece datos en bruto para el procesamiento del usuario enviando datos en bruto de adquisición de AD a los clientes
