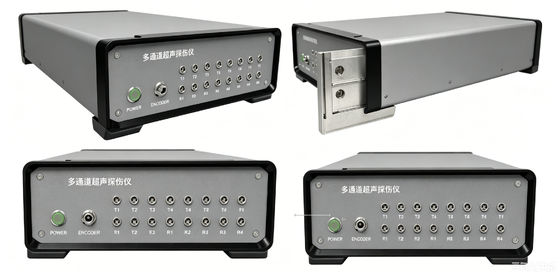

Serie HFD-UT Módulo ultrasónico industrial de alta precisión Salida de datos AD sin procesar Prueba ultrasónica multifunción Equipo de desarrollo secundario
La serie HFD-UT2C/UT4C/UT8C/1616C/UT40C es nuestra nueva plataforma de desarrollo secundario y adquisición de datos ultrasónicos multicanal. Integra transmisión ultrasónica de alto voltaje, recepción de señal de eco, amplificación, adquisición de AD y funciones de procesamiento. Además, proporciona desarrollos secundarios para que el usuario desarrolle nuevo software. El procesamiento de los datos registrados por HFD-UT2C~UT40C permite a los usuarios personalizar funciones e interfaces y luego integrarlas en el sistema para formar una variedad de sistemas de aplicaciones ultrasónicas.

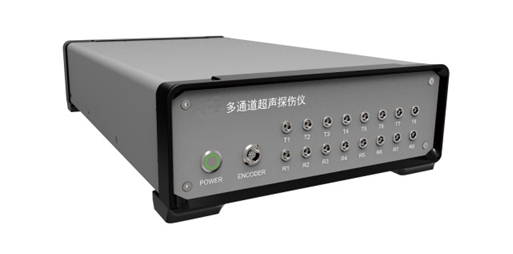

HFD-UT8C significa que el instrumento tiene 8 canales UT y los canales se pueden bloquear.
*Nota: Si se necesitan más canales, tenga en cuenta el HFD-UT40C, que admite 40 canales UT.
Presupuesto:
|
emisor
|
|
PRF
|
25~10 kHz
|
|
Voltaje
|
Onda cuadrada negativa, -25~-300 V, 25 V paso a paso
|
|
Ancho de pulso
|
30~1000ns,Paso 5ns
|
|
Desencadenar
|
Interno/externo/Codificador
|
|
Receptor
|
|
Error de linealidad horizontal
|
≤0,4%
|
|
Error de linealidad vertical
|
≤3%
|
|
Sensibilidad excedente
|
≥56dB cuando se utiliza una sonda 2.5P20 para detectar un bloque de 200 mm con orificio de fondo plano Φ2.
|
|
Mojadura
|
400, 80
|
|
Tasa de muestreo
|
100M
|
|
Frecuencia de trabajo
|
0,5~15MHz
|
|
Ganar
|
0.0~110,0dB
|
|
Filtrar
|
Banda ancha y banda estrecha
|
|
Rectificación
|
Positivo, Negativo, Full-play, RF, Espectro
|
|
Diafonía entre canales
|
>60dB
|
|
Señal de entrada máxima
|
14VPP
|
|
Cobertura
|
0.0~10000 mm (onda longitudinal de acero), ajustable en continuidad, paso mínimo 0,1 mm
|
|
Retraso de visualización
|
0~999,9μs
|
|
cambio de pantalla
|
-7,5~3000μs
|
|
Procesamiento de señales
|
|
Puerta
|
A,B
|
|
Puerta del punto de partida
|
Alcance completo
|
|
Ancho de la puerta
|
Punto de partida hasta el rango completo
|
|
Altura de la puerta
|
5~95%
|
|
Modo de prueba
|
Frontera, Pico
|
|
Visualización de datos
|
Lectura en puerta: alcance y ruta del sonido
|
|
Resolución de medición
|
0,1 mm
|
|
Sistema/otro
|
|
Consumo de energía
|
15W,varía según la configuración
|
|
Transmisión de datos
|
Ethernet de 1000M
|
|
Ángulo
|
Escaneo L -75°~+75°, paso 0,1, 1, 10 ajustable; Escaneo S -75°~+75°, optimización automática de pasos
|
|
Tamaño
|
188×238×403; 100×200×300
|
|
Puerto
|
Q5
|
|
Puerto del codificador
|
2 Codificador incremental
|
|
Puerto USB
|
2
|
|
Puerto de E/S
|
tipo redondo
|
|
Puerto neto
|
Ethernet de 100M/1000M
|
|
Puerto de depuración
|
COM 1
|
Principio estructural:
El HFD-UT8C es un módulo independiente, que está conectado al host de monitoreo a través del cable de red. El software que se ejecuta en el host de monitoreo envía instrucciones al HFD-UT8C a través de la interfaz de red y recibe los datos devueltos por el HFD-UT8C, como se muestra en la siguiente figura.
Características:
Desarrollos secundarios
yo Proporciona un conjunto completo de código fuente DEMO de programas de muestra de cliente. El código DEMO ya tiene funciones ultrasónicas multicanal básicas. Los usuarios pueden consultar el código DEMO para el desarrollo secundario o agregar funciones directamente al código DEMO para el desarrollo.
yo El acceso a la programación secundaria cuidadosamente diseñado permite una programación intuitiva y sencilla, compatible con la depuración manual. Antes de programar, el usuario puede enviar instrumentos al HFD-UT2C~UT40C manualmente para probar el efecto de la modificación de los parámetros.
Excelentes características físicas
yo Circuito de excitación ultrasónico integrado interno, forma de onda cuadrada negativa, voltaje ajustable de - 25 V a - 300 V, ancho de pulso ajustable de 30 ns a 1000 ns, máxima coincidencia con diferentes tipos de elementos transmisores.
yo Integrado internamente con la mayoría de las funciones de detección y procesamiento de señales requeridas por el instrumento de detección de fallas por ultrasonido, como compresión de onda A, detección de puerta, medición de la ruta del sonido, etc., puede configurar rápidamente un sistema de detección de fallas por ultrasonido estándar.
yo Ofrece datos sin procesar para el procesamiento del usuario mediante el envío de datos de adquisición de AD sin procesar a los clientes.
