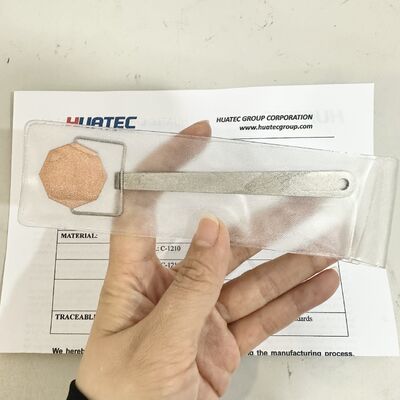

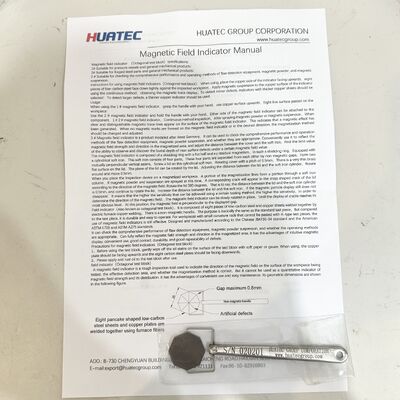

Indicador de campo magnético con patrón octogonal estándar, indicador de campo para calibración MPI de soldadura, accesorio de inspección de partículas magnéticas

Resumen:

El indicador de campo magnético se basa en la "inspección de partículas magnéticas de recipientes a presión de acero" y la "inspección de partículas magnéticas de recipientes forjados a presión" estándar de China. El método de inspección de polvo magnético estándar ASTME709 de la sociedad estadounidense de pruebas de materiales y el método de inspección de polvo magnético de forjas de acero ASTMA275 y el JB3965-85, el JB4730-94, la fabricación de diseño estándar de la figura 11-9. Por lo tanto, no sólo es adecuado para recipientes a presión, sino también para productos mecánicos en general. Es una buena herramienta para la inspección de partículas magnéticas. Puede verificar el rendimiento integral del equipo de detección de fallas, la suspensión de polvo magnético y si el método de operación es apropiado. Podemos usarlo fácilmente para reflejar la intensidad y dirección del campo magnético en la región magnetizada.

Uso

1. Cuando se utiliza el indicador de campo magnético tipo 1, el mango se agarra con la mano, la superficie de cobre está hacia arriba y la superficie de ocho líneas se fija a la pieza de trabajo. El mango se agarra con la mano con el indicador de campo magnético de 2 tipos, de modo que cualquier lado del indicador de campo magnético se puede fijar a la pieza de trabajo.

2. Método continuo de indicador de campo magnético de 1 tipo y 2, al rociar polvo magnético o suspensión magnética, cuando la superficie del indicador magnético aparece líneas de marca magnética claras, muestra que se ha producido el efecto magnético. Cuando el indicador magnético no forma marcas magnéticas o no forma marcas magnéticas en la dirección requerida, se debe cambiar el ajuste del método de magnetización.

3. El tercer tipo de indicador de campo magnético es la imitación de Alemania occidental. No sólo puede inspeccionar el equipo de detección de fallas, sino también verificar el rendimiento integral y el método de operación adecuado de la suspensión de partículas magnéticas. Puede usarse convenientemente para reflejar la intensidad y dirección del campo magnético en la región magnetizada. La distancia entre la cubierta y el hierro dulce se puede ajustar, y el valor límite de la profundidad de enterramiento del defecto cercano a la superficie se puede observar y observar en un cierto valor de campo magnético.

4. El indicador de campo magnético se compone de un anillo de protección magnético plano, no remanente, en dicho anillo de protección. Está equipado con una plancha dulce cilíndrica que consta de 4 piezas. Estas 4 piezas están separadas entre sí por espacios no magnetizados, formando dos juntas verticales, y una tapa sobre el hierro dulce cilíndrico. El paso de la tapa giratoria es de 0,5 mm, con 1, 2, 3, 4 letras por rotación de 90 grados. En la tapa hay un fino plano de latón. El plano de la cubierta se puede ajustar para ajustar la distancia entre la tapa y el cilindro de hierro suave.

5. Cuando comprueba el dispositivo en una pieza de trabajo magnetizada, hay una parte de la línea de fuerza magnética que pasa a través de la columna de hierro dulce. Si se dispersan el polvo magnético y la suspensión magnética, aparece un espacio correspondiente en la grieta de la cubierta según la dirección del campo magnético. Gire la tapa 360 grados, es decir, la tapa está a 0,5 mm de distancia del cilindro de hierro dulce, continúe girando la tapa y aumente la distancia entre la tapa y el hierro dulce. Si la visualización de partículas magnéticas no desaparece. Para determinar la dirección del campo magnético, el indicador de campo magnético se puede girar lentamente hasta que la visualización de la grieta alcance el grado más obvio y el campo magnético esté en dirección vertical en esta posición.
