HXRF-QP880 Espectrómetro de emisión óptica de espectro completo 160-580nm Detector CMOS Analisador de elementos de aleaciones metálicas para metalurgia de fundición
1.Resumen general del instrumento
El espectrómetro de emisión óptica de espectro completo HXRF-QP880 adopta el estándar internacional de diseño y tecnología de fabricación.Utiliza el más avanzado dispositivo de adquisición de señales CMOS de Japón Hamamatsu Co.Cada CMOS puede establecer el número de chispas por separado.Este espectrómetro CMOS no sólo contiene la característica de espectro completo del espectrómetro CCD sino que también tiene las ventajas del espectrómetro PMT que tiene un límite de detección muy bajo para elementos no metálicosEl diseño de toda la máquina es razonable. También tiene muchas ventajas como fácil operación, alto resultado de prueba de precisión, estabilidad a largo plazo, etc.
1) elPrincipales parámetros técnicos
|
Campo de aplicación
|
Metalurgia, fundición, maquinaria, investigación científica, inspección de productos básicos, automóviles, petroquímica, construcción naval, energía eléctrica, aviación, energía nuclear, fundición de metales y metales no ferrosos,industria de transformación y recuperación.
|
|
Matriz de análisis
|
Fe, Al, Cu, Zn, Ni, Mg, Pb, etc.
|
|
Sistema óptico
|
Sistema óptico de vacío circular de espectro completo para-Runge-Roland
|
|
Rango de longitud de onda
|
160 ~ 580 nm
|
|
Duración focal de la rejilla
|
40 mm
|
|
El detector
|
Matriz CMOS de alto rendimiento
|
|
Tipo de fuente de luz
|
Fuente de luz digital, tecnología de precombustión de alta energía.
|
|
Frecuencia de descarga
|
100 a 1000 Hz
|
|
Corriente de descarga
|
El máximo 400A
|
|
Fuerza de trabajo
|
El valor de las emisiones de CO2 de las instalaciones eléctricas de combustión renovable es el valor de las emisiones de CO2 de las instalaciones eléctricas.
|
|
Tiempo de análisis
|
De acuerdo con el tipo de muestra, normalmente es de unos 20 años.
|
|
Tipo de electrodo
|
Electrodo de pulverización de tungsteno
|
|
Desfase analítica
|
4 mm
|
|
Otras funciones
|
Temperatura, control de presión automático por software, monitoreo de comunicaciones.
|
2) elPrincipales características técnicas
|
Sistema óptico de alto rendimiento
|
The arc flame generated by the excitation of optical system is directly introduced into the vacuum optical chamber by the lens which realizes the optical path through and effectively reduces the loss of the optical path.
|
|
El detector CMOS de alta precisión puede medir con precisión los elementos no metálicos como C, P, S, As, B, N y todo tipo de elementos metálicos.
|
|
Los resultados de las pruebas son precisos, reproducibles y estables a largo plazo.
|
|
Calibración automática del camino óptico
|
Calibración automática de la trayectoria óptica. Sistema óptico de escaneo automático de líneas espectrales para garantizar la exactitud de la recepción y eliminar el tedioso trabajo de escaneo de picos.
|
|
El instrumento identifica automáticamente una línea espectral particular y la compara con la línea de almacenamiento original, determina la posición de deriva,y encuentra la posición actual de los píxeles de la línea analítica para la medición.
|
|
Diseño de lentes enchufadas
|
El sistema óptico al vacío adopta una ventana de incidente única y un aislamiento al vacío que puede operarse en el estado de funcionamiento del sistema al vacío.La lente óptica adopta una estructura de lente enchufada que es conveniente para la limpieza y el mantenimiento diarios.
|
|
Mesa de chispas abierta
|
El diseño flexible de la abrazadera de muestra de la mesa de chispas abiertas está diseñado para satisfacer el análisis de muestras de diversas formas y tamaños en el sitio del cliente.
|
|
El análisis mínimo del alambre puede alcanzar los 3 mm con una pequeña abrazadera de muestra.
|
|
Tecnología de electrodos de chorro
|
Utilizando la tecnología de electrodos de pulverización más avanzada del mundo y usando electrodos de tungsteno, se formará un flujo de chorro de argón alrededor del electrodo bajo el estado excitado.Así que el punto de excitación no estará en contacto con el aire exterior durante el proceso de excitación y la precisión de la excitación se mejorará.
|
|
Mediante un diseño único de gas de argón, reducir en gran medida la cantidad de consumo de gas de argón y ahorrar el costo del cliente.
|
|
Módulo integrado de trayectoria de gas
|
El sistema de trayectoria de aire adopta el diseño libre de mantenimiento del módulo de trayectoria de gas en lugar de la válvula solenoide y el caudalímetro.La función de auto soplado del electrodo crea un buen ambiente para la excitación.
|
|
Fuente de luz de excitación digital
|
La fuente de luz de excitación digital adopta la fuente de luz de excitación de plasma más avanzada del mundo. La energía súper estable se libera en el ambiente de argón para estimular la muestra.
|
|
El pulso de excitación digital completa se utiliza para garantizar la resolución ultra alta y la salida de alta estabilidad del plasma de la muestra.
|
|
Los parámetros de la fuente de luz se pueden ajustar arbitrariamente para satisfacer los requisitos de excitación de varios materiales.
|
|
Adquisición de datos de alta velocidad
|
El instrumento adopta un detector CMOS de alto rendimiento y cada CMOS tiene la función de recopilar y analizar los datos.Puede monitorear y controlar automáticamente el estado de funcionamiento de los módulos, como la temperatura, vacío, presión de argón, fuente de luz, cámara de excitación, etc.
|
|
Transmisión de datos por Ethernet
|
La tarjeta Ethernet y el protocolo TCP/IP se utilizan entre el ordenador y el espectrómetro para evitar las desventajas de las interferencias electromagnéticas y el envejecimiento de la fibra óptica.La computadora y la impresora son completamente externas lo que es conveniente para actualizar y reemplazar.
|
|
Supervisar de forma remota el estado del instrumento, el sistema de control multicanal y todos los parámetros del instrumento.
|
|
Curva de trabajo prefabricada
|
Con diferentes materiales y grados de la biblioteca estándar, la fábrica prefabricado curva de trabajo antes de la entrega que es conveniente para la instalación y puesta en marcha con el fin de la producción oportuna.
|
|
El programa de análisis será diferente en función de los metales y elementos.Según el programa de análisis, se puede seleccionar automáticamente la condición de ensayo óptima.
|
|
El ámbito de análisis se adjunta a la especificación y puede dibujarse o ampliarse libremente de acuerdo con la muestra estándar suministrada por el usuario.
|
|
Velocidad de análisis rápida
|
La velocidad de análisis es muy rápida, sólo se necesitan 20 segundos para una prueba.
|
|
De acuerdo con diferentes materiales de análisis, al establecer el tiempo de precombustión y el tiempo de medición, el instrumento puede lograr el mejor efecto de análisis con el tiempo más corto.
|
|
Análisis de múltiples matrices
|
El diseño de la trayectoria óptica adopta una estructura de brújula. Los detectores están dispuestos alternativamente hacia arriba y hacia abajo para que todas las líneas espectrales sean recibidas.el análisis de múltiples matrices puede ser realizado.
|
|
Es fácil añadir matrices, tipos de materiales y elementos analíticos sin costo de hardware de acuerdo con los requisitos de producción.
|
|
Sistema de software de lenguaje chino-inglés
|
El software de operación del instrumento es completamente compatible con el sistema Windows 7/8/10.
|
|
El software es fácil de operar incluso sin conocimientos de espectrómetro y experiencia operativa.
|
2.Configuración técnica
1) elEspecificaciones y parámetros técnicos
|
Punto de trabajo
|
Indicador
|
|
Matriz de análisis
|
Fe, Al, Cu, Zn, Ni, Pb, Mg, etc.
|
|
Tiempo de análisis
|
De acuerdo con el tipo de muestra, normalmente es de 20s.
|
|
Sistema óptico
|
Para-Runge
|
|
Rango de longitud de onda
|
160¿Qué quieres decir?580 nm
|
|
Fuerza de trabajo
|
(220 ± 20)V AC¿Qué quieres decir?50 ± 1)HZ,Suministro de energía monofásico con conexión a tierra protectora.
|
|
Temperatura de trabajo
|
(10¿Qué quieres decir?30)°C
|
|
Temperatura de almacenamiento
|
0¿Qué quieres decir?45), también°C
|
|
Humedad de trabajo
|
20% 80Porcentaje
|
|
Requisito de pureza del gas de argón
|
99.999%
|
|
Presión de entrada de gas de argón
|
0.5MPa
|
|
Medidor de flujo de gas de argón
|
Flujo de excitación 3,5 L/min,Mantener el caudal de 0,4 L/min,Cantidad de caudal de espera 0,1 L/min.
|
|
Potencia máxima de excitación
|
El valor de la carga es el siguiente:
|
|
Potencia media en espera
|
100 V
|
|
Tipo de fuente de luz
|
Síntesis de pulso de toda la fuente de luz digital (pulso programable de toda la fuente de luz digital)
|
|
Frecuencia de descarga
|
Máximo 1000 Hz
|
|
Corriente de descarga
|
El máximo 400A
|
|
Pulso de encendido
|
1¿Qué quieres decir?14 kV
|
|
Pulso de excitación de chispa
|
20¿Qué quieres decir?Las demás:
|
|
Pulso de excitación de arco
|
20¿Qué quieres decir?Las demás:
|
|
Diámetro del orificio de la mesa de chispas
|
13 mm
|
2) elSistema óptico
Yo... Sistema óptico de espectro completo con estructura lpa-Runge
Yo... Rango de longitud de onda: 160¿Qué quieres decir?580 nm
Yo... Detectores CMOS múltiples de alto rendimiento
Yo... Resistencia al cambio de temperatura ambiental
Yo... Diseño de cámara óptica integrada, detector CMOS asegura ondas cortas para lograr el mejor rendimiento.
Yo... Control de temperatura constante de la sala óptica.°C.
3) elMuestra de la tabla de chispas
Yo... El diseño especial de la cámara de excitación hace más conveniente la limpieza de la cámara de excitación de la muestra.
Yo... The optimized argon gas path is designed to ensure the effective cooling of the firing station and the effective entry of metal dust into the filter during the excitation process which makes the sample excitation more stable and greatly reduces the intake of metal dust by the human bodyEs para proteger la salud y la seguridad de los operadores.
Yo... Espacio de excitación más pequeño que hace menos consumo de argón.
Yo... Dispositivo de muestreo fácil de usar.
Yo... El electrodo tiene la función de auto-soplado que hace que la vida del electrodo sea más larga y mucho más fácil de limpiar el electrodo.
Yo... El tamaño del poro excitado de 13 mm es más favorable para el análisis de la muestra.
Yo... El generador de muestras abierto puede utilizarse para el análisis de muestras de diversos tamaños y formas.
Yo... El diseño de la estructura de la lente hace que el desmontaje y limpieza de la lente sea más conveniente y el diseño de lavado con argón puede prolongar el ciclo de limpieza de la lente.
4) elFuente de luz digital
Yo... Fuente de luz digital completa de síntesis por pulso (fuente de luz digital completa de pulso programable).
Yo... Tecnología de precombustión de alta energía
Yo... Diseño óptimo del circuito de control y alimentación y función de protección de seguridad de excitación perfecta.
Yo... Proporcionar la forma óptima de onda de chispa, arco o combinación de excitación para diferentes muestras de análisis.
Yo... Frecuencia¿Qué quieres decir?100¿Qué quieres decir?1000)HZ
Yo... Corriente de descarga:máximo de 400 A
5) Las demásSistema de adquisición de datos
Yo... Procesador DSP de alto rendimiento con función de adquisición y control de datos de velocidad ultra alta.
Yo... Adquisición de chispa única y adquisición de retraso espectral para lograr una medición del contenido de elementos más optimizada.
Yo... Computadora externa (opcional para el usuario)
Yo... Transmisión de datos Ethernet de alta velocidad

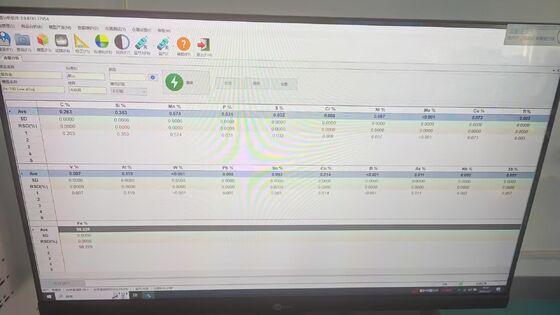

6) elSoftware de análisis
Yo... Software de análisis gráfico basado en el sistema operativo Windows, conveniente y práctico.
Yo... Función de diagnóstico automático del sistema completo.
Yo... Función perfecta de gestión de bases de datos, fácil de consultar y resumir los datos.
Yo... Algoritmo de corrección inteligente para garantizar la estabilidad y fiabilidad del instrumento.
Yo... Información completa de la línea espectral y algoritmo de deducción de interferencias para garantizar un análisis más preciso.
Yo... Adaptándome al último sistema operativo Windows.
7) elLista de componentes principales y origen
|
- No, no es así.
|
Nombre
|
Marca del producto
|
Origen
|
|
1
|
Array de CMOS
|
El HAMAMATSU
|
Japón
|
|
2
|
Las redes
|
- ¿Qué es?
|
Alemania
|
|
3
|
Óculos ópticos
|
- ¿Qué es?
|
Alemania
|
|
4
|
Fibra óptica
|
Agilente
|
China.
|
|
5
|
Las ramas
|
Lenoxlaser
|
China.
|
|
6
|
El filtro
|
TDK
|
Japón
|
|
7
|
Sensor de presión
|
El SSI
|
China.
|
|
8
|
Bloqueo de válvula
|
Ataque aéreo
|
Japón
|
|
9
|
Fuente de luz digital modular
|
Noojin
|
Noojin
|
|
10
|
Control maestro y adquisición de datos
|
Noojin
|
Noojin
|
|
11
|
Sistema óptico de vacío
|
Noojin
|
Noojin
|
|
12
|
Módulo de la estación de disparo
|
Noojin
|
Noojin
|
|
13
|
Software del sistema
|
Noojin
|
Noojin
|
|
14
|
El ordenador
|
Es muy bueno.
|
China.
|
|
15
|
Impresora
|
HP
|
China.
|
|
16
|
Muestras estándar
|
Normas nacionales
|
Marca china o extranjera
|
3.Elementos de análisis y rango
|
El programa
|
Leguras de baja Fe
|
Acero Fe-Cr-Ni
|
Acero Fe-Cr
|
|
Los elementos
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
|
C. Las
|
0.0006
|
1.3
|
0.008
|
2.5
|
0.04
|
2.2
|
|
Sí, sí.
|
0.01
|
3.9
|
0.09
|
4
|
0.1
|
1.4
|
|
En
|
0.03
|
2.1
|
0.12
|
16
|
0.1
|
1.5
|
|
P
|
0.002
|
0.12
|
0.003
|
0.3
|
0.006
|
0.05
|
|
El S
|
0.002
|
0.16
|
0.001
|
0.4
|
0.001
|
0.3
|
|
Crónica
|
0.01
|
4.5
|
7.4
|
32
|
7.8
|
24
|
|
¿ Qué?
|
0.004
|
4.4
|
0.8
|
48
|
0.09
|
4.2
|
|
¿ Qué pasa?
|
0.0004
|
1.3
|
0.08
|
4.2
|
0.02
|
1
|
|
- ¿ Qué?
|
0.003
|
1.5
|
0.005
|
1.7
|
0.1
|
1.7
|
|
Cu
|
0.0002
|
0.5
|
0.05
|
4.5
|
0.02
|
0.5
|
|
Co.
|
0.001
|
0.5
|
0.008
|
17
|
0.01
|
0.5
|
|
Ti
|
0.002
|
1.2
|
0.005
|
1.1
|
0.006
|
0.4
|
|
Nb
|
0.002
|
0.3
|
0.02
|
2
|
|
|
|
V.
|
0.0003
|
0.9
|
0.02
|
9.5
|
0.03
|
1.1
|
|
No
|
0.03
|
2.1
|
0.002
|
4.1
|
0.05
|
0.7
|
|
Pb
|
0.0003
|
0.03
|
0.0001
|
0.02
|
|
|
|
B. El trabajo
|
0.0006
|
0.02
|
0.0007
|
0.02
|
|
|
|
No
|
0.001
|
0.09
|
0.0003
|
0.05
|
|
|
|
El Zn
|
0.002
|
0.04
|
0.006
|
0.008
|
|
|
|
Como
|
0.0007
|
0.1
|
0.0004
|
0.04
|
|
|
|
- ¿ Por qué?
|
0.0001
|
0.01
|
0.00004
|
0.003
|
|
|
|
Zr
|
0.004
|
0.35
|
|
|
|
|
|
¿Qué es?
|
0.0004
|
0.002
|
0.0003
|
0.001
|
|
|
|
Sb
|
0.0002
|
0.02
|
0.0005
|
0.022
|
|
|
|
No
|
0.002
|
0.09
|
0.004
|
0.9
|
|
|
|
Fe
|
Matriz
|
Matriz
|
Matriz
|
|
El programa
|
Hierro fundido de Fe
|
De fundición de hierro y acero
|
Acero Fe-Mn
|
Acero de las clases Fe-Tool
|
|
Los elementos
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
|
C. Las
|
1.8
|
4.5
|
0.9
|
3.4
|
0.5
|
2.4
|
0.08
|
2.2
|
|
Sí, sí.
|
0.2
|
4.7
|
0.2
|
2.5
|
0.3
|
1.7
|
0.04
|
1.5
|
|
En
|
0.06
|
4.7
|
0.1
|
2.4
|
5.3
|
23
|
0.04
|
1.7
|
|
P
|
0.02
|
0.8
|
0.01
|
0.3
|
0.01
|
0.2
|
0.004
|
0.07
|
|
El S
|
0.003
|
0.2
|
0.01
|
0.15
|
0.006
|
0.11
|
0.001
|
0.06
|
|
Crónica
|
0.03
|
10.5
|
0.4
|
34
|
0.08
|
3.8
|
1.8
|
14
|
|
¿ Qué?
|
0.05
|
6.8
|
0.05
|
32
|
0.04
|
3.5
|
0.07
|
0.55
|
|
¿ Qué pasa?
|
0.01
|
2.1
|
0.1
|
4
|
0.1
|
2
|
0.02
|
9.4
|
|
- ¿ Qué?
|
0.002
|
0.12
|
|
|
0.008
|
0.12
|
0.005
|
1.6
|
|
Cu
|
0.06
|
2.2
|
0.06
|
1.5
|
0.02
|
0.6
|
0.04
|
0.5
|
|
Co.
|
0.008
|
0.03
|
|
|
0.007
|
0.1
|
0.008
|
8
|
|
Ti
|
0.007
|
1
|
0.01
|
0.14
|
0.004
|
0.4
|
|
|
|
Nb
|
0.002
|
0.7
|
0.1
|
0.7
|
0.08
|
0.42
|
|
|
|
V.
|
0.01
|
0.7
|
0.02
|
1.2
|
0.01
|
0.84
|
0.03
|
2.5
|
|
No
|
0.007
|
1
|
|
|
|
|
0.06
|
19
|
|
Pb
|
0.0002
|
0.04
|
|
|
|
|
0.0001
|
0.07
|
|
En el caso de los productos
|
0.001
|
0.14
|
|
|
|
|
|
|
|
B. El trabajo
|
0.002
|
0.5
|
|
|
0.0009
|
0.02
|
|
|
|
No
|
0.003
|
0.3
|
|
|
0.008
|
0.07
|
0.007
|
0.05
|
|
- ¿ Qué?
|
0.002
|
0.12
|
|
|
|
|
|
|
|
El
|
0.004
|
0.09
|
|
|
|
|
|
|
|
No
|
|
|
|
|
0.01
|
0.09
|
0.008
|
0.05
|
|
El
|
0.014
|
0.016
|
|
|
|
|
|
|
|
Fe
|
Matriz
|
Matriz
|
Matriz
|
Matriz
|
|
El programa
|
Leguras de Al-Si
|
Las demás aleaciones
|
Las demás aleaciones
|
Cloruro de potasio
|
Las demás aleaciones
|
|
Los elementos
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
|
Sí, sí.
|
0.02
|
24
|
0.02
|
9.4
|
0.02
|
7
|
0.02
|
2.3
|
0.01
|
1.2
|
|
Fe
|
0.02
|
4
|
0.03
|
1
|
0.05
|
1.9
|
0.07
|
0.8
|
0.01
|
4
|
|
Cu
|
0.005
|
6
|
0.01
|
4.3
|
0.01
|
13
|
0.007
|
1
|
0.002
|
1
|
|
En
|
0.005
|
1
|
0.02
|
1
|
0.05
|
1
|
0.03
|
2.4
|
0.001
|
1
|
|
En el caso de los productos
|
0.01
|
1.5
|
0.01
|
4
|
0.01
|
2.7
|
0.006
|
10.2
|
0.002
|
1
|
|
Crónica
|
0.005
|
0.5
|
0.01
|
0.4
|
0.01
|
0.14
|
0.01
|
0.4
|
0.001
|
0.15
|
|
¿ Qué?
|
0.02
|
2.5
|
0.01
|
0.2
|
0.01
|
2.3
|
0.005
|
0.25
|
0.001
|
0.16
|
|
El Zn
|
0.005
|
3.5
|
0.01
|
12
|
0.05
|
3.5
|
0.01
|
1
|
0.002
|
0.5
|
|
Ti
|
0.005
|
0.4
|
0.005
|
0.3
|
0.001
|
0.2
|
0.007
|
0.3
|
0.001
|
0.15
|
|
No lo sé.
|
0.001
|
0.2
|
|
|
|
|
0.001
|
0.009
|
|
|
|
- ¿ Por qué?
|
0.02
|
0.6
|
0.002
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
|
¿Qué es?
|
0.002
|
0.03
|
|
|
|
|
|
|
|
|
|
Cd
|
0.001
|
0.3
|
0.002
|
0.3
|
0.01
|
0.3
|
0.01
|
0.3
|
0.001
|
0.3
|
|
El
|
|
|
|
|
|
|
0.05
|
0.3
|
0.05
|
0.3
|
|
Co.
|
0.003
|
0.4
|
0.01
|
0.05
|
0.03
|
0.4
|
0.03
|
0.4
|
0.009
|
0.4
|
|
¿ Qué pasa?
|
0.005
|
0.2
|
|
|
|
|
0.009
|
0.02
|
0.002
|
0.06
|
|
- ¿ Qué?
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Pb
|
0.005
|
0.5
|
0.005
|
0.5
|
0.01
|
0.5
|
0.001
|
0.5
|
0.002
|
0.5
|
|
Sb
|
0.005
|
0.4
|
|
|
0.1
|
0.4
|
|
|
|
|
|
No
|
0.003
|
0.5
|
0.005
|
0.2
|
0.02
|
0.3
|
0.0007
|
0.2
|
0.01
|
0.2
|
|
El Sr.
|
0.005
|
0.1
|
|
|
|
|
|
|
|
|
|
V.
|
0.005
|
0.2
|
0.005
|
0.03
|
0.01
|
0.03
|
0.002
|
0.03
|
0.004
|
0.05
|
|
Zr
|
0.005
|
0.2
|
0.01
|
0.3
|
0.001
|
0.2
|
0.003
|
0.12
|
0.001
|
0.12
|
|
- ¿ Qué?
|
|
|
|
|
|
|
0.005
|
0.03
|
0.005
|
0.03
|
|
No
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
No
|
|
|
|
|
|
|
0.001
|
0.006
|
0.001
|
0.006
|
|
P
|
0.002
|
0.005
|
|
|
|
|
|
|
|
|
|
- ¿ Qué?
|
Matriz
|
Matriz
|
Matriz
|
Matriz
|
Matriz
|
|
El programa
|
Las demás
|
El cobre-níquel-Zn
|
Aluminio Bronce
|
El plomo de estaño bronce
|
|
Los elementos
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
|
El Zn
|
0.5
|
45
|
0.01
|
0.8
|
0.04
|
7
|
0.003
|
11.3
|
|
El Zn
|
|
|
18
|
33.5
|
|
|
|
|
|
Pb
|
0.01
|
6
|
0.002
|
1.3
|
0.002
|
0.12
|
0.001
|
21
|
|
No
|
0.009
|
9.5
|
0.009
|
5.8
|
0.003
|
2.5
|
0.005
|
19
|
|
P
|
0.002
|
0.2
|
0.003
|
0.07
|
0.002
|
0.2
|
0.001
|
1
|
|
En
|
0.001
|
5.3
|
0.0009
|
1.8
|
0.001
|
2.4
|
0.001
|
0.4
|
|
Fe
|
0.02
|
3
|
0.03
|
2.7
|
0.005
|
6
|
0.003
|
1
|
|
¿ Qué?
|
0.009
|
1.8
|
5.5
|
34
|
0.002
|
6
|
0.001
|
5
|
|
Sí, sí.
|
0.001
|
4.6
|
0.0009
|
0.8
|
0.004
|
0.3
|
0.002
|
1.4
|
|
En el caso de los productos
|
0.001
|
0.01
|
0.003
|
0.7
|
|
|
|
|
|
Crónica
|
0.001
|
0.2
|
0.0003
|
1.8
|
|
|
|
|
|
El
|
|
|
|
|
|
|
|
|
|
Como
|
0.001
|
0.2
|
0.003
|
0.05
|
0.001
|
0.03
|
0.004
|
0.2
|
|
Sb
|
0.001
|
0.4
|
|
|
0.001
|
0.1
|
0.001
|
0.6
|
|
Cd
|
0.001
|
0.02
|
|
|
0.001
|
0.01
|
|
|
|
- ¿ Por qué?
|
0.002
|
5.5
|
0.001
|
0.1
|
0.002
|
0.12
|
0.006
|
1
|
|
Ag
|
0.007
|
0.1
|
0.002
|
0.1
|
|
|
0.001
|
0.06
|
|
No lo sé.
|
|
|
|
|
|
|
|
|
|
Co.
|
0.004
|
0.5
|
0.007
|
0.3
|
|
|
0.001
|
0.2
|
|
- ¿ Qué?
|
0.001
|
6.7
|
0.0009
|
2
|
3.0
|
12
|
0.01
|
0.6
|
|
El S
|
0.001
|
0.15
|
0.0004
|
0.08
|
|
|
0.001
|
0.5
|
|
B. El trabajo
|
0.002
|
0.005
|
0.003
|
0.009
|
|
|
|
|
|
Ti
|
|
|
0.003
|
0.15
|
|
|
|
|
|
Se
|
0.003
|
1.4
|
|
|
|
|
0.005
|
0.5
|
|
Cu
|
Matriz
|
Matriz
|
Matriz
|
Matriz
|
|
El programa
|
Cobre rojo
|
De bronce
|
Las demás materias
|
|
Los elementos
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
- ¿ Qué?
|
- ¿ Qué es?
|
|
El Zn
|
0.001
|
0.3
|
0.005
|
0.23
|
0.2
|
6
|
|
El Zn
|
|
|
|
|
|
|
|
Pb
|
0.001
|
1.5
|
0.005
|
0.3
|
0.01
|
0.8
|
|
No
|
0.001
|
0.3
|
0.005
|
0.18
|
0.05
|
0.7
|
|
P
|
0.001
|
0.02
|
|
|
0.005
|
0.08
|
|
En
|
0.0001
|
0.1
|
0.005
|
0.08
|
0.2
|
1.8
|
|
Fe
|
0.001
|
0.2
|
0.02
|
0.28
|
0.1
|
1.7
|
|
¿ Qué?
|
0.001
|
0.5
|
0.005
|
0.35
|
0.05
|
1
|
|
Sí, sí.
|
|
|
0.02
|
0.3
|
1.5
|
5
|
|
En el caso de los productos
|
0.001
|
0.01
|
|
|
0.002
|
0.01
|
|
Crónica
|
0.001
|
0.03
|
0.002
|
0.006
|
|
|
|
El
|
0.005
|
0.05
|
|
|
|
|
|
Como
|
0.005
|
0.3
|
|
|
0.005
|
0.08
|
|
Sb
|
0.005
|
0.35
|
|
|
0.005
|
0.07
|
|
Cd
|
0.001
|
0.03
|
|
|
|
|
|
- ¿ Por qué?
|
0.001
|
0.07
|
|
|
0.002
|
0.02
|
|
Ag
|
0.006
|
0.05
|
|
|
|
|
|
No lo sé.
|
|
|
0.32
|
3.2
|
|
|
|
Co.
|
0.001
|
0.05
|
0.15
|
2
|
|
|
|
- ¿ Qué?
|
0.002
|
0.02
|
0.02
|
0.2
|
0.02
|
0.35
|
|
El S
|
0.001
|
0.05
|
|
|
0.005
|
0.02
|
|
B. El trabajo
|
0.001
|
0.03
|
|
|
|
|
|
Se
|
0.001
|
0.06
|
|
|
|
|
|
Cu
|
Matriz
|
Matriz
|
Matriz
|
Nota:
Yo... Esta ficha de programa se completa de acuerdo con el requisito del contrato real del cliente.
Yo... Si los clientes requieren muestras estándar, proporcionen los números de muestras y compren por sí mismos.
Yo... Si el cliente utiliza una aplicación especial y está dispuesto a proporcionar una muestra para el desarrollo de la curva,el cliente deberá proporcionar el contenido exacto del elemento de muestra y garantizar la uniformidad de la muestra, pero esta curva no puedeactúa como el índice de aceptación del instrumento.
4.Entorno de laboratorio
1)Requisito medioambiental
El instrumento debe colocarse en un laboratorio especial con una superficie interior superior a 10 metros cuadrados, y asegurarse de que el laboratorio no está rodeado de gases nocivos, inflamables y corrosivos.
Atención: está prohibido colocar este instrumento en el laboratorio de análisis químico.
Temperatura de trabajo: 10°C¿Qué quieres decir?30°C, y la fluctuación de la temperatura ambiente en 3 horas es inferior a 2 grados.
Temperatura de almacenamiento: 0°C¿Qué quieres decir?45 °C
Humedad relativa del ambiente: 20% ~ 80%, para zonas húmedas se requiere un deshumidificador.
Si no se cumplen los requisitos anteriores, la vida útil y la precisión de medición del instrumento pueden verse afectadas.
2)Requisito de potencia
Fuente de alimentación: 220 + 20V de fase única, 1KVA.
Para garantizar el uso normal del espectrómetro Innovate NJ-QP880, instale un regulador de voltaje de 1 kVA a 3 kVA de fase única de 220 V CA.
Asegurar el uso fiable del instrumento, preparar un solo cable de tierra para el instrumento, y la resistencia a la tierra es inferior a 4 ohmios.
3)Requisito de argón
Pureza ≥ 99,999%, contenido de oxígeno ≤ 2 ppm, contenido de H2O ≤ 5 ppm, ((La botella de gas de argón no puede almacenarse al aire libre y está estrictamente prohibida la lluvia.)
Si no contiene argón de alta pureza, se recomienda utilizar un purificador de argón.
Flujo de gas de argón: flujo de espera aprox. 0,1 L/min, flujo de mantenimiento aprox.(0.4 a 0.5)L/min, flujo de excitación de aproximadamente 3,5 L/min.
presión controlada del gas de argón: 0,5 MPa.
4)Tubo de conexión de argón
Es necesario utilizar el tubo especial de conexión de argón de acero inoxidable.
5) Botella de escape
El gas de escape del instrumento se descarga a través de un tubo de mejora de PVC (14 mm de diámetro interior) en una botella de filtro.
6) elPreparación de las muestras
Para las muestras de base de hierro, las muestras deberán prepararse mediante un mecanismo especial de rectificación, una máquina de rectificación de doble disco y una rectificadora de tierra.que se utilizan para rectificar la superficie de muestras de hierro y aceroLa muestra de hierro fundido blanco debe ser uniforme.
El usuario debe preparar una máquina de corte para el tratamiento de muestras que no sean adecuadas para el análisis espectroscópico.
Las muestras deberán ser uniformes, sin poros ni defectos de fundición, la superficie debe ser lisa, sin óxidos, sin manchas de aceite y sin burros.
7) elRequisito de muestra estándar
Una muestra estándar se da al azar para corregir la curva espectral general del instrumento.Los usuarios deben preparar muestras estándar más adecuadas para sus propios tipos de producto para la calibración de las curvas de análisis instrumental..
8) elRequisito de ordenador e impresora
Preparar un ordenador con configuración convencional, memoria de 1 GB o superior, CPU de doble núcleo de 1,8 GHz o superior, para instalar el software de análisis de espectrómetro Innovate T5.
Prepare una impresora para imprimir los informes de análisis.
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
Spanish
