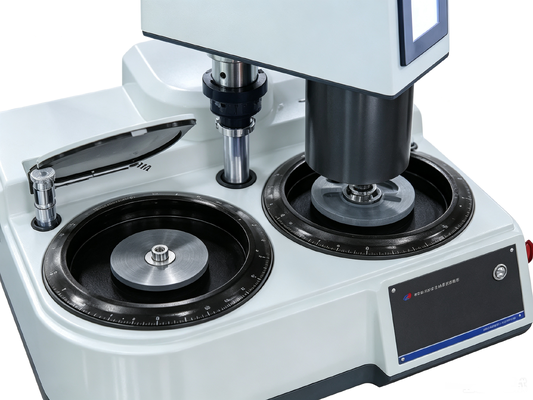

HPA-2000S (Presión multipunto y presión central) Máquina pulidora y rectificadora metalográfica completamente automática
Introducción del producto
HPA-2000SLa máquina pulidora y rectificadora metalográfica completamente automática admite simultáneamente:
- Varias muestras cargadas de forma independiente
- Carga central de la bandeja de muestras
Tiene capacidad para seis muestras a la vez y puede equiparse con un dispositivo dispensador automático de cuatro canales (opcional) para completar el proceso de esmerilado y pulido de forma totalmente automatizada.
Características
- Máquinas pulidoras y rectificadoras metalográficas de disco simple y doble totalmente automáticas HPA-2000S, que admite simultáneamente múltiples muestras cargadas de forma independiente y carga central de bandejas de muestras, fijando seis muestras (se pueden personalizar hasta ocho) a la vez para completar todo el proceso de esmerilado y pulido.
- Discos de esmerilado y pulido y discos de muestra: configure y ejecute todos los parámetros de esmerilado y pulido, como velocidad de rotación, tiempo de esmerilado y pulido, dirección de rotación y cierre de la válvula de agua, con guardado automático para una fácil recuperación.
- PLC + sistema de motor de alta potencia 1KW
- Utiliza dos motores independientes de alta potencia de 1 KW con alto par que permanece constante independientemente de la velocidad.
- Amplio rango de velocidades, desde 5 rpm hasta 1000 rpm (máximo 1500 rpm)
- La plataforma giratoria puede iniciarse y detenerse rápidamente; deja de girar en solo 2 segundos
- Todos los parámetros de esmerilado y pulido se guardan automáticamente y se recuperan fácilmente
- Marca PLC importada para una calidad confiable
- Interfaz de pantalla táctil para una cómoda configuración de parámetros
- 3 modos de trabajo:
- Modo completamente automático:Se pueden configurar y recuperar 99 conjuntos de procesos (flujos), cada uno de los cuales contiene 10 pasos de parámetros de proceso.
- Modo multiproceso:Se pueden configurar y solicitar 30 parámetros de proceso para cada paso de esmerilado y pulido.
- Modo manual:Operar funciones específicas del dispositivo individualmente
- Almacena 100 procesos con capacidad de importación/exportación.
- Control del espesor de la capa de molienda de muestras: controle con precisión la cantidad de muestra extraída durante la molienda (opcional)
- Incluye gotero automático de 1, 4 o 6 canales (opcional) con tres modos de funcionamiento: manual, en línea y completamente automático.
- El cabezal de pulido cuenta con bloqueo automático electromagnético para mayor comodidad.
- Reemplace fácilmente el disco magnético antiadherente; un disco equivalente a N discos
- Cambiar entre interfaces en chino e inglés
- Operación de control remoto móvil (opcional)
Parámetros técnicos
| Parámetro |
Especificación |
| Modelo |
HPA-2000S |
| Disco de esmerilado y pulido |
2 |
| Motor principal del disco de esmerilado y pulido. |
1kW × 2 |
| método de control |
Pantalla táctil + PLC |
| Método de presurización |
Presurización neumática multipunto (presurización individual para cada muestra) + Presurización central eléctrica |
| Diámetro del disco abrasivo (mm) |
φ254 (opcional φ200, φ230, φ300) |
| Velocidad del disco de esmerilado y pulido |
5-1000 (r/min) con 1500 (r/min) opcional |
| Dirección de rotación del disco de pulido. |
Elija entre sentido antihorario o horario, con cambio automático entre avance y retroceso |
| Diámetro del disco de muestra |
160 mm, personalizable |
| Apertura de muestra de la bandeja de muestras |
φ30mm con seis orificios (opcional: φ30mm con ocho orificios, φ30mm con seis orificios, φ20mm con seis orificios, φ40mm con seis orificios, φ50mm con tres orificios o hecho a medida) |
| presión central |
10-200N |
| Presión de muestra única |
(1-40N) × 6, (1-60N) × 8 (opcional) |
| Velocidad de rotación del disco de muestra |
La dirección se puede cambiar entre avance y retroceso a velocidades de 30-200 RPM |
| Modo manual |
Puede seleccionar 30 conjuntos de parámetros, cada conjunto se puede configurar e invocar por separado |
| Modo automático |
99 conjuntos de procesos (flujos), cada conjunto de procesos contiene 10 pasos de parámetros de proceso(automáticamente del proceso 1 al proceso 10, cada paso corresponde a un conjunto de parámetros) |
| Programación de usuario |
Los usuarios pueden programar y llamar. |
| Control del espesor de molienda de muestras |
Precisión de control de espesor 0,05 mm (opcional) |
| Presión de la fuente de gas |
0,6 MPa |
| Método de bloqueo del cabezal de molienda |
Electromagnético Automático |
| gotero |
1 canal, 4 canales y 6 canales (opcional) controlables mediante una máquina pulidora |
| Fuente de alimentación |
Voltaje: CA 220 V; Frecuencia: 50Hz; Potencia: 2KW |
| Dimensiones exteriores (mm) |
760 × 730 × 700 |
| Peso |
74 kilogramos |
Adjuntos principales
| Nombre |
Cantidad (placa doble) |
Nombre |
Cantidad (placa doble) |
| Disco magnético (254 mm) |
2 |
Bandeja antiadherente |
2 |
| Papel de lija con reverso adhesivo, 254 mm (o 250 mm), 180#, 600#, 1000# |
2 de cada uno |
Paño de limpieza (con adhesivo, 250 mm) Terciopelo, lona |
1 cada uno |
| Líquido de pulido y esmerilado en suspensión de diamante 1 micrómetro, 6 micrómetros, 200 ml |
1 botella cada uno |
Palanca de la placa antiadherente (se utiliza para colocar y levantar la placa antiadherente) |
1 |
| Manual de instrucciones del producto, certificado del producto. |
2 copias |
|
|
Accesorios adicionales
| Producto |
Descripción |
| MAGNOMETO |
Bandejas antiadherentes 5 piezas/caja, diámetro: Φ250mm. La superficie cuenta con un revestimiento antiadherente especial, que le permite colocar papel de lija con reverso adhesivo o paños de pulido en la bandeja para reemplazarla fácilmente sin dejar residuos. Es reutilizable. Este disco se utiliza directamente sobre los discos magnéticos de BUEHLER o STRUERS; Reemplazo para MagnoMet y MagnoPad de Buehler |
| G SC 250A |
Papel de lija metalográfico 100 hojas/paquete. Abrasivo: Carburo de silicio negro. Designaciones de tamaño de partículas: P80#, 120#, 180#, 320#, 600#, 800#, 1000#, 1200#, 1500#, 2000#. Tamaño: Φ250 mm resistente al agua. Con respaldo adhesivo, el papel de lija se puede fijar directamente a la muela. |
| FT250A |
Tela de pulido metalográfico 10 piezas/paquete. Terciopelo (pelo largo) / Lona (pelo corto) / Tejido de lana (pelo corto) / Seda (sin pelo) Φ250 mm. Respaldo adhesivo: la tela se puede fijar directamente al disco abrasivo. |
| ESD |
Lechada de pulido en suspensión de diamante 500 ml/botella. Los diamantes se suspenden en un líquido y se distribuyen uniformemente a través de una botella rociadora o de un goteo automático. Tamaño de partícula: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micrómetros, adecuado para diversos materiales. |
