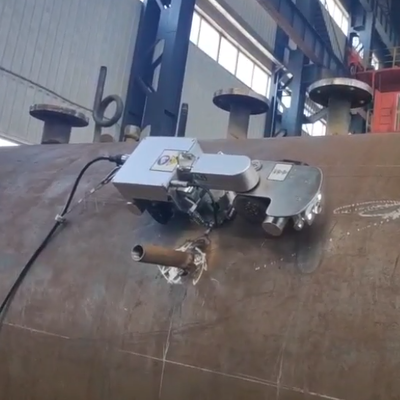

Sistema de Medición de Espesor de Corrosión por Arrastre Magnético TG-M70 con Oruga Magnética de Dos Ruedas

Sistema de Medición de Espesor de Corrosión Magnética TG-M70 con Rastreador Magnético de Dos Ruedas

1. Configuración

Utiliza la rueda magnética permanente de alta resistencia de tierras raras, incluso en caso de un corte de energía inesperado, no caerá de la superficie detectada. Puede realizar movimientos multidireccionales horizontales, verticales e invertidos en la superficie de componentes ferromagnéticos.Instale la sonda ultrasónica electromagnética de espesor para una detección y posicionamiento rápidos contra la erosión de la pared.Escanee con precisión el área para probar la corrosión del espesor.

• Pantalla de escaneo A y escaneo B a juego.
• Equipado con cámara de video, puede observar oportunamente la situación del video de la superficie inspeccionada.
• El sistema de control remoto para controlar la dirección de escaneo, y se puede preestablecer la dirección de escaneo.
• 3. Características del rastreador magnético de dos ruedas
• El rastreador magnético de dos ruedas es un instrumento avanzado que puede transportar una variedad de equipos de prueba no destructiva. Actualmente, ha acumulado un gran número de experiencias de asentamiento en el sitio en muchos campos como petroquímicos, inspecciones especiales de calderas y energía eléctrica. Puede transportar ultrasonido electromagnético en el fondo de la tubería, codo o tres vías y otras áreas con corrosión y erosión más graves para realizar inspecciones o mediciones de espesor de escaneo B, llamado por el campo industrial expertos en detección de corrosión de tuberías.
• El rastreador magnético de dos ruedas tiene las siguientes características: estructura compacta, alta flexibilidad, succión magnética, alta precisión de control, tecnología de detección avanzada, detección de video compatible y mecanismo único de elevación de sonda. Para la detección automática de corrosión de tuberías, contenedores y placas.

El diseño compacto y exquisito le permite realizar fácilmente la detección de corrosión para varios tipos de tuberías y recipientes ferromagnéticos. Las ruedas magnéticas miden 350 mm (largo) × 140 mm (ancho) × 130 mm (alto) y pesan menos de 5,5 kg. La estructura única de dos ruedas permite caminar libremente sobre tuberías con un mínimo de 100 mm. El radio de giro mínimo es de 400 mm y se puede pasar fácilmente por codos con un radio de flexión mínimo de 100 mm. Por lo tanto, el alcance del movimiento y escaneo de rastreo magnético de dos ruedas se ha ampliado considerablemente.

2) Succión magnética súper

En términos de diseño, utiliza imanes permanentes de tierras raras de alta resistencia en dos rondas de trepadores magnéticos. Incluso si ocurre un corte de energía accidental, no hay peligro de que el cuerpo del vehículo caiga de la superficie detectada. Por lo tanto, el rastreador magnético de dos ruedas puede realizar de forma segura escaneos en posturas horizontales, verticales e invertidas. La carga vertical máxima del rastreador magnético de dos ruedas es de 5 kg, lo que significa que no afectará ningún movimiento vertical al arrastrar un peso de 5 kg.

3) Alta precisión de control

La velocidad del rastreador magnético de dos ruedas es de 0 a 6 m/minuto y puede avanzar a velocidad constante, mediante el codificador de precisión se puede lograr la función de establecer la brecha de detección, puede lograr mejor las necesidades de detección del usuario. Por ejemplo, el cliente necesita realizar un proceso de detección de brecha cada 50 mm en un punto en la parte posterior del codo: el controlador se puede programar y el rastreador magnético de dos ruedas se puede operar e inspeccionar cada 50 mm. Mejora la eficiencia y precisión de la detección.

4) Tecnología de detección avanzada

Tradicionalmente, se utiliza el espesor piezoeléctrico en la medición de espesor tradicional, y esto presenta ciertas dificultades y esfuerzos para el personal de inspección en muchos campos en términos de su proceso de detección. El método de inspección manual del medidor de espesor ultrasónico piezoeléctrico tiene las siguientes desventajas: (1) La capa de pintura o capa de óxido en la superficie de la pieza de trabajo necesita ser pulida, y la superficie necesita ser restaurada después de completar la prueba. La eficiencia es extremadamente baja; (2) El ultrasonido tradicional debe recubrirse con un agente de acoplamiento, lo que es muy riguroso en las condiciones del sitio. (3) Al trabajar en sitios altos, se debe construir una plataforma fija, lo que es costoso y consume mucho tiempo; (4) Es difícil realizar pruebas en servicio a altas temperaturas.

El uso del sistema avanzado de detección de corrosión de espesor de pared de rastreo automático (ultrasónico electromagnético) resolverá los problemas tediosos mencionados anteriormente, y la precisión de detección es comparable con el ultrasonido piezoeléctrico tradicional. No es necesario construir andamios, no es necesario pulir la capa anticorrosión, sin ningún agente de acoplamiento, a través del control remoto en el suelo, para lograr una detección rápida de posicionamiento de corrosión de pared de tubería de alta velocidad y una medición precisa de escaneo denso. Al tiempo que se garantiza la precisión de la detección, se mejora en gran medida la eficiencia de la detección y se reduce el costo de la detección.

La posición y la ruta de detección de los componentes de gran altitud se pueden monitorear y ajustar en tiempo real desde el suelo utilizando la cámara doble integrada del rastreador magnético de dos ruedas, hacia adelante y hacia atrás, para garantizar la controlabilidad de la trayectoria de escaneo.

6) El rastreador magnético de dos ruedas se enfrenta inevitablemente a acciones mecánicas que requieren la elevación de la sonda al realizar la detección de puntos de corrosión o inspección de escaneo B. Al medir el espesor del punto, la medición debe realizarse en el mismo punto especificado. Los datos de cada punto se obtienen cuando la sonda aterriza en la superficie a medir. Por lo tanto, la función de la sonda se puede levantar para lograr el punto más preciso. El valor de espesor. Al realizar un escaneo B en el objeto a medir, aunque la sonda está cerca de la superficie, si la altura restante de la soldadura es grande, la sonda necesita ser levantada y pasada por encima. Por lo tanto, la función de elevación y descenso de la sonda también es muy importante.

Unidad de medición de espesor ultrasónico electromagnético

5. El ultrasonido electromagnético EMAT y el ultrasonido piezoeléctrico tradicional pertenecen a la categoría de ultrasonido. Su diferencia esencial radica en la diferencia de los transductores. Los transductores ultrasónicos piezoeléctricos dependen del efecto piezoeléctrico de una oblea piezoeléctrica para emitir y recibir ondas ultrasónicas, mientras que los EMAT dependen de efectos electromagnéticos (magnetostricción, fuerza de Lorentz) para transmitir y recibir ondas ultrasónicas, y su conversión de energía se encuentra en la capa superficial directamente sobre la superficie de la pieza de trabajo. La prueba ultrasónica piezoeléctrica tradicional tiene un alto requisito en el acabado de la superficie de la pieza de trabajo. La prueba ultrasónica electromagnética tiene un bajo requisito en la superficie de la pieza de trabajo, permitiendo que la superficie de la pieza de trabajo tenga pintura, recubrimiento y aspereza. En comparación con el ultrasonido convencional. El ultrasonido electromagnético tiene las siguientes ventajas.

Detección sin contacto, sin agente de acoplamiento (elevación de hasta aproximadamente 4 mm).

4. Los requisitos para la superficie no son altos, se puede detectar la rugosidad de la superficie, con escamas de óxido, recubrimientos, recubrimientos y otras piezas de trabajo.

Detección rápida.

• Ultrasonido piezoeléctrico EMAT
• Imán de cristal
• Agente de acoplamiento Bobina electromagnética

Corriente de Foucault de vibración Campo magnético

Ultrasonido Ultrasonido

EMAT

Tecnología ultrasónica piezoeléctrica tradicional Tecnología EMAT

Especialmente adecuado para detección automática y en línea de alta velocidad.

Especialmente adecuado para entornos de alta temperatura.

Comparación técnica de la tecnología ultrasónica piezoeléctrica tradicional y la tecnología EMAT en entornos de alta velocidad y alta temperatura.

La tecnología EMAT se ha aplicado a pruebas no destructivas manuales, semiautomáticas y totalmente automáticas en línea de diversas forjas, barras de acero, placas de acero y tuberías de acero (incluidas tuberías de acero sin costura, revestimientos de petróleo, tuberías soldadas, etc.) a temperatura ambiente y alta temperatura.

Características funcionales

La posición y la ruta de detección de los componentes de gran altitud se pueden monitorear y ajustar en tiempo real desde el suelo utilizando la cámara doble integrada hacia adelante y hacia atrás, para garantizar la controlabilidad de la trayectoria de escaneo.

Sin pulido de superficie, se pueden penetrar recubrimientos anticorrosión y óxido flotante, y no se necesita agente de acoplamiento.

5. La medición del espesor puede penetrar hasta 4 mm de corrosión superficial, pintura, corrosión y otros recubrimientos, el espesor de los objetos metálicos mostrados por el instrumento no necesita considerar el cálculo del espesor del recubrimiento.

• No perpendicularidad (normalidad del transductor/sonda con respecto al objeto bajo prueba) de hasta ±25
• o
• , baja verticalidad después de colocar la sonda.
• Con mecanismo de elevación eléctrica de la sonda, la sonda se puede levantar al cruzar obstáculos como soldaduras y protuberancias, evitar que se sujete.^{Monitoreo de video: cámaras duales, frontal y trasera, píxeles dinámicos y estáticos son 3 millones / 2304 × 1296.}Utilizando un algoritmo de inteligencia experta, hay tres modos de medición de espesor: modo automático, modo manual de puerta única (medición de método de pico único) y modo manual de puerta doble (medición de método pico a pico). Reduce en gran medida la influencia de factores humanos y simplifica los pasos de operación.
• Base de datos incorporada de velocidad de onda de corte de materiales básicos, y se puede personalizar el valor de velocidad de onda de corte.
• Emite directamente la lista de registros de inspección y la lista de valores de espesor para facilitar el análisis y procesamiento de datos.
• Parámetros técnicos
• Cable de control de detección: 25 m
• El radio mínimo de curvatura en la superficie del objeto medido: eje longitudinal ≥ 50 mm, y circunferencia ≥ 125 mm.
• Medición de espesor: Precisión 0.04 mm, Rango 2 ~ 120 mm (Acero).

6. Holgura de trabajo / elevación: ≤ 4 mm.

• No perpendicularidad de la medición (normal al transductor/sonda con respecto al objeto bajo prueba): ±25
• o
• Frecuencia de excitación: 3.0 ~ 5.0 MHz, velocidad de medición: 16 ~ 1 veces/s.
• Rango de velocidad del sonido: 1000 ~ 9999 m/s, incremento de ajuste: 1 m/s.
• Función de puerta: puerta automática, puerta manual única, puerta manual doble.^{Monitoreo de video: cámaras duales, frontal y trasera, píxeles dinámicos y estáticos son 3 millones / 2304 × 1296.}
• Sonda magnética de temperatura normal: imanes débiles o menos permanentes, succión magnética ≤ 15 N, circular Φ 30 × alta 44 mm, peso ≤ 80 g.
• Tamaño y peso del cuerpo del dispositivo de rastreo (aprox.): L380 × W130 × H120 mm, 6 kg.
• Temperatura de trabajo:
• -10 ~ +50 ℃
• Software de análisis de medición
• Visualización simultánea de resultados de espesor, escaneo A, escaneo B.
• Emite directamente un registro de prueba, lista de valores de espesor, para facilitar el análisis y procesamiento de datos.Compatible con sistema operativo Win7/10 (32/64 bits).

7. Lista de empaque

• Host de prueba/computadora superior 1 Juego

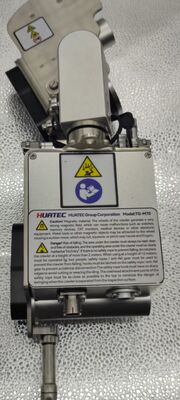

• HUATEC TG-M70 rastreador magnético de dos ruedas (módulo de video y medición de espesor incluido) 1 Juego
• Fuente de alimentación y caja de control 1 Pieza

8. Mango de control 1 Pieza

• Cable de control de prueba 1 juego
• Bloque de prueba estándar (acero al carbono circular Φ 30 × espesor 10 mm) 1 Pieza
• Caja de envío a prueba de golpes 1 Pieza
• Dispositivo de prevención de caídas de cuerda de seguridad 1 Pieza (opcional)
•
