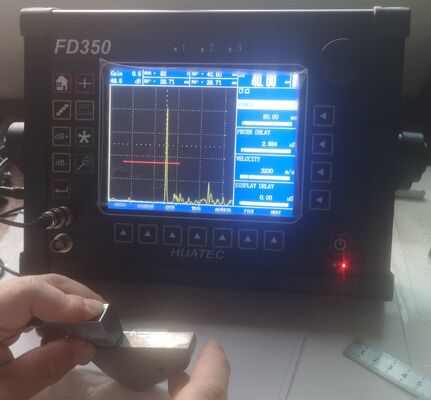

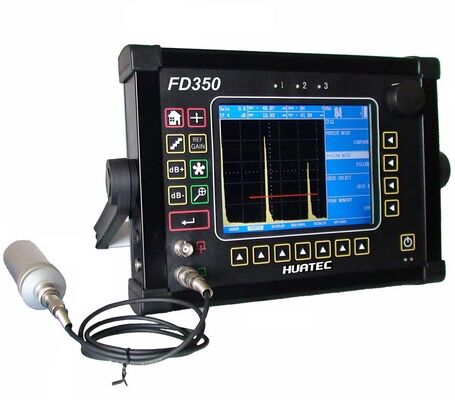

Instrumento ultrasónico FD350 IP65 para detección de fallas y medición de espesores 640×480 Color TFT LCD Detector de defectos industriales de alta sensibilidad

FD350 IP65 Instrumento de medición de defectos y espesor por ultrasonido 640×480 Color TFT LCD de alta sensibilidad Detector de defectos industriales excedente

Este instrumento es un instrumento ultrasónico de detección de fallas y medición de espesor, capaz de almacenar A-Scans, parámetros de funcionamiento,y una variedad de datos de medición de espesor en su registrador de datos.

Información del producto:
·Calibración automática Aumento automático
·Realización automática de vídeo del proceso de prueba y del juego
·AWS D1.1DAC/TCG, JIS DAC/TCG, AVG, DGS, escaneo A y escaneo B
·Captura a gran velocidad y ruido muy bajo
·Cabina de metal sólido (IP65)
·Visualización de la forma de onda con alto contraste desde una imagen brillante
·Se puede exportar a Excel un potente software informático y informes
·Modelo de tamaño pequeño y ligero

Indice técnico principal:


 Características:

Este instrumento amplía el rendimiento y la gama de aplicaciones que pueden ser satisfechas por un instrumento portátil.& confiabilidad de esta serie de instrumentos.

The hi-resolution color LCD display with fast 60 Hz update gives an “analog look” to the waveform providing detailed information that is critical in many applications including nuclear power plant inspectionsLas formas de onda de referencia se pueden mostrar y comparar con las A-Scans en vivo en diferentes colores para una fácil interpretación de los resultados de las pruebas.

• Pantalla LCD a color de alta resolución (640 x 480 píxeles) con aspecto analógico y eco dinámico

• Sencillo funcionamiento con ajustes rápidos del mando giratorio

• Pesa sólo 4,8 libras, incluyendo baterías para un uso conveniente en cualquier lugar

• Dos puertas de falla independientes con TTL en tiempo real y salidas analógicas para manejar una amplia gama de aplicaciones (además de una tercera puerta de interfaz opcional)

• Capacidad de 200 KHz a 20 MHz con tres rangos de frecuencia seleccionables para combinar la sonda para un rendimiento óptimo

• PRF (frecuencia de repetición de pulsos) de más de 1K Hz con todo el rango en acero elimina los "ecos fantasmas", por lo que es ideal para pruebas prolongadas de materiales acústicamente limpios

• Compare las ondas de referencia congeladas con las A-Scans en vivo en diferentes colores para interpretar fácilmente los resultados de las pruebas

• Registrador de datos alfanumérico (incluido el formato de archivo de cuadrícula) para el almacenamiento flexible y conveniente de conjuntos de datos y lecturas de espesor

• DAC/TCG de curva múltiple corrige las variaciones de distancia/amplitud de la pérdida de material y la propagación del haz

• Seis horas de uso con 6.6 Ahr Li. (adaptor de CA para uso en banca)

• Seis esquemas de visualización de color seleccionables por el usuario y control de brillo para una fácil visualización en todas las condiciones de iluminación

• Escoge entre 8 colores de forma de onda de escaneo A

• Cuatro ajustes de amortiguación seleccionables (50, 75, 150, y 500 ohmios) para un rendimiento óptimo de la sonda

• Funciones de activación para determinar automáticamente la profundidad, la distancia de la superficie, la trayectoria del sonido hasta los defectos y la etapa de la inspección mediante sondas de onda de cizallamiento (rayo angular)

• Rectificación de RF para inversiones de fase y aplicaciones de medición fina

• Auto CAL hace que la calibración sea sencilla y fácil

•.040 ′ rango mínimo (en acero) para aplicaciones de medición delgada

• Función de paso en dB con seis incrementos de ganancia

• Registro de datos de espesor con nombres alfanuméricos de los identificadores de ubicación, formato de archivo de cuadrícula, notas y capacidades de edición

• Almacenar, visualizar y editar conjuntos de datos con A-Scans para una rápida recuperación y configuración del instrumento

• El modo especial “detrás de la congelación” permite un ajuste dinámico de la base de tiempo en las pantallas congeladas de A-Scan

• Bolso de mano versátil y flexible con correa ajustable para el cuello para facilitar su transporte y uso en zonas de acceso limitado

Entrega estándar:
Unidad principal de detector de fallas por ultrasonido portátil
Manual de funcionamiento
Proyecto de haz recto
Proba de haz angular ((60 grados)
Cable de la sonda
CD de software para PC
Cables de serie para PC
Adaptador de CA/cargador
Cuerpo de transporte

Accesorios adicionales:
Proyección directa (5MHZ-ф20)
Proyección directa (2.5MHZ-ф20)
Proyección directa (2.25MHZ-ф20)
Proyección directa (1MHZ-ф20)
La sonda de ángulo (4MHZ-45 grados, 8*9mm)
La sonda de ángulo (4MHZ-60 grados, 8*9mm)
La sonda de ángulo (4MHZ-70 grados, 8*9mm)
La sonda de ángulo (4MHZ-80 grados, 8*9mm)
La sonda de ángulo (2MHZ-45 grados, 8*9mm)
La sonda de ángulo (2MHZ-60 grados, 8*9 mm)
La sonda de ángulo (2MHZ-70 grados, 8*9mm)
La sonda de ángulo (2MHZ-80 grados, 8*9mm)

Proba T/R (5MHz-ф20mm, enfoque 15mm)
Proba T/R (2.5MHz-ф20mm, enfoque 15mm)
Cables de conexión a la sonda (BNC-BNC)
El cable de conexión a la sonda (BNC-Lemo 00)
El cable de conexión a la sonda (Lemo 01-BNC)
El cable de conexión a la sonda (Lemo 01-Lemo 00)
Batería de iones de litio
Adaptador de alimentación (4A/9V)
Cable de alimentación
Casilla de cuero
Bloque de ensayo V1
Bloque de ensayo V2
Los bloques de ensayo DAC, ASME, etc.
