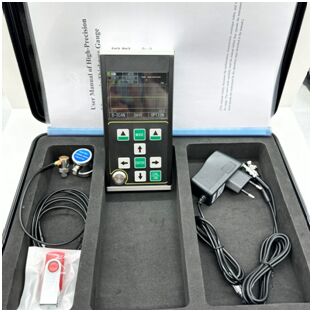

TG-5710 Medidor de espesor ultrasónico digital de alta precisión Mínimo 0,10 mm de acero Detector de espesor de corrosión de tubería de tecnología multi-eco

TG-5700 Medidor de Espesor Ultrasónico Digital de Alta Precisión Mínimo 0.10mm Acero Tecnología Multi-Eco Detector de Espesor de Corrosión de Tuberías

El TG-5710 es un nuevo medidor de espesor ultrasónico digital portátil de alta precisión con escaneo A/B. Adopta el principio de medición de espesor ultrasónico basado en la reflexión de pulsos. Es adecuado para la medición del espesor de materiales que pueden hacer que la onda ultrasónica se propague en ellos a una velocidad constante y obtenga el reflejo de su parte posterior. La resolución de medición es de 0.001 mm y el rango de medición es tan delgado como 0.10 mm (acero).
Este producto puede medir con precisión placas y piezas procesadas. Por otro lado, puede monitorear el grado de adelgazamiento de tuberías y recipientes a presión en equipos de producción después de la corrosión durante el uso. Se puede utilizar en los campos del petróleo, la industria química, la metalurgia, la construcción naval, la aeroespacial, la energía y otros.
Este producto cumple con los siguientes estándares: Especificación de Calibración para medidor de espesor ultrasónico (JJF 1126-2004).

Este producto tiene modo A-scan, modo B-scan y modo de visualización numérica;

• El rango de medición es amplio, y se adopta la tecnología única de "eco múltiple" para realizar la medición de piezas ultrafinas, con un espesor mínimo de medición de 0.15 mm (acero);

• Este producto puede medir el espesor con alta precisión, y la resolución máxima de medición puede alcanzar 0.001 mm; La resolución de repetición puede alcanzar ± 0.002 mm;

• Tiene las funciones de penetración de recubrimiento y medición eco a eco, que se utiliza para medir materiales con capa de pintura y recubrimiento en la superficie;

• Múltiples modos de medición: los modos mb-e, E-E y me-e cumplen con la medición de piezas de trabajo gruesas convencionales; El modo Thin realiza la medición de piezas delgadas

• Los modos numéricos incluyen: modo de valor de espesor convencional, modo de diferencia/tasa de reducción y modo de valor máximo

• Dos modos de ganancia: ganancia automática / ganancia manual

• Se pueden configurar el apagado manual y el apagado automático, con función de ahorro de energía

• Soporta una variedad de transductores, incluyendo transductores bicristalinos y monocristalinos, y soporta transductores de alta frecuencia de hasta 20 MHz

• Soporta almacenamiento masivo y puede almacenar 100,000 valores de espesor, 500 grupos de formas de onda A-scan y 500 grupos de formas de onda B-scan al mismo tiempo

• Gran pantalla TFT-LCD a color de 3.5 pulgadas con resolución de alta definición (QVGA) de 320x240

• Tiene una variedad de métodos de calibración, soporta modos de calibración de un punto, multipunto y manual, y puede calibrar la velocidad del sonido y la posición cero del transductor al mismo tiempo; Soporta corrección de trayectoria en V del transductor bicristalino

• Soporta la conversión del sistema métrico e imperial; Puede cambiar entre unidades de milímetros y pulgadas

• Soporta pantalla en inglés

Es adecuado para medir el espesor de metales (como acero, hierro fundido, aluminio, cobre, etc.), plásticos, cerámicas, vidrio, resina, fibra de vidrio y otros buenos conductores ultrasónicos.

El principio de la medición de espesor ultrasónico es similar al de la medición de ondas de luz. El pulso ultrasónico emitido por el transductor llega al objeto medido y se propaga en el objeto. Cuando llega a la interfaz del material, se refleja de vuelta al transductor. El espesor del material medido se determina midiendo con precisión el tiempo de propagación ultrasónica en el material.

Transductor opcional:
