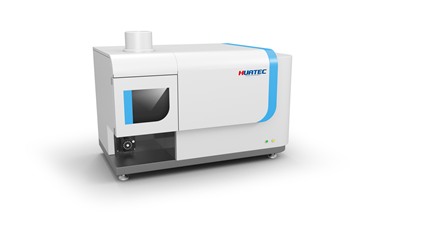

Espectrómetro ICP de canal único ICP-H7001 Sistema de observación de plasma vertical Analizador de espectroscopía ICP-OES con ajuste automático

ICP-H7001 Escaneo de un solo canal Espectrómetro ICP Sistema de observación de plasma vertical Ajuste automático Analisador de espectroscopia ICP-OES

1Descripción del instrumento y requisitos medioambientales

1.1 Descripción del instrumento

HUATEC ICP-H7001 es un espectrómetro de emisión de plasma de escaneo de un solo canal acoplado inductivamente con un tubo fotomultiplier de alta sensibilidad como detector.Prueba múltiples elementos y puede medir hasta 70 tipos de elementosTiene un generador de RF de alta frecuencia de estado sólido, sintonización automática y software con interfaces de operación en chino e inglés; Configurar un sistema de agua de refrigeración circulante dedicado,conducto de gas de argón, tubo de agua de refrigeración y un sistema de muestreo de alta sensibilidad (atomizador de alta eficiencia importado con cámara de atomización de doble tubo).

1.2 Requisitos medioambientales

1.2.1No instale el instrumento directamente junto a la ventana o la puerta para evitar la convección, el polvo, los gases corrosivos y las vibraciones.

1.2.2Por favor, manténgase alejado de las interferencias electromagnéticas fuertes.

1.2.3Temperatura del ambiente: 20-25°C.

1.2.4Humedad de trabajo: ≤ 70%.

1.2.5El instrumento debe colocarse en un banco de trabajo estable sin vibraciones y debe haber un sistema de escape por encima del instrumento.No debe haber luz fuerte o interferencias electromagnéticas fuertes cerca del instrumento., y no debe haber gases corrosivos fuertes en el medio ambiente.

2Parámetros técnicos principales

3Sistema de inyección

3.1 Tubo de antorcha: tubo rectangular de cuarzo integrado integrado (tecnología patentada)

3.2 Nebulizador: Atomizador concéntrico de alta precisión y eficiencia de 2 ml/min.

3.3 cámara de atomización: cámara de atomización de doble tubo extendida con tecnología patentada.

3.4 Consumo total de argón: inferior a 14 l/min.

3.5 La bomba peristáltica es un rollo de cinco canales de diseño totalmente automático, y la velocidad de la bomba peristáltica es ajustable continuamente.

3.6 El sistema de inyección de tipo dividido reduce la influencia de la alta temperatura en la atomización en el tubo rectangular y también puede observar directamente el progreso de la muestra.facilitar la eliminación en tiempo real de situaciones anormales.

Si el instrumento se paraliza cuando se agota la fuente de gas, no sólo causará daños significativos a la fuente de alimentación, sino que también conducirá a la quema del tubo de la antorcha.La estabilidad de la fuente de gas se determina mediante el monitoreo en tiempo real del valor de retroalimentación de voltaje en el extremo de admisión del instrumento.Una vez que el valor cae, la fuente de alimentación se apaga inmediatamente, y el gas restante dentro del instrumento puede continuar enfriándose.

3.8 Vigilancia por vídeo de las llamas: el instrumento está equipado con un sistema de detección de llamas altamente sensible y una cámara de vigilancia visual por vídeo.que puede observar el estado de la llama de la cámara de combustión en tiempo real y apagar automáticamente la fuente de alimentación de RF cuando el motor está apagado para proteger componentes importantes del instrumento.

4Generador de RF y plasma

4.1 Tipo: generador de RF de alta frecuencia en estado sólido, refrigeración rápida con agua (tecnología patentada), ajuste automático.

4.2 Frecuencia: 27.12 MHz.

4.3 Potencia: 500W~1600W, ajustable continuamente, con una precisión de ajuste de 1W, estabilidad de potencia: <0,1%.

4.4 La ignición del plasma es totalmente automática y no es necesario ajustar manualmente todos los parámetros de funcionamiento, como el caudal de gas portador, excepto la fuente de alimentación principal del ICP-OES.

4.5 Características de la fuente de alimentación: Equipada con protección contra la potencia inversa para la fuente de alimentación de RF (tecnología patentada).

4.6 Reemplazo de las herramientas: Reemplazar rápidamente el sistema de inyección utilizando herramientas de tubo rectangulares patentadas y una plataforma de instalación de tubo rectangular.

5Sistema óptico

5.1 Estabilidad óptica: Diseñado en la misma plataforma que el sistema de inyección, todo el sistema óptico tiene medidas sísmicas y las vibraciones generales del suelo no afectan a su rendimiento analítico.

5.2 Tipo de sistema: tipo Chenitina (tipo C-T), con una distancia focal de 1000 mm.

5.3 El sistema óptico deberá mantenerse a una temperatura constante, con una estabilidad de temperatura de ± 0,1 °C.

La distancia mínima de paso del motor de escaneo es de 0,0004 nm.

6- El software de control:

6.1 El software es fácil de utilizar e intuitivo, con funciones de análisis cualitativo, semicuantitativo y cuantitativo, así como funciones de optimización de diagnóstico de instrumentos.El software está disponible en versiones tanto en chino como en inglésEl formato de salida del informe es PDF, Excel, archivo electrónico o impresión directa, y puede ser una plantilla en inglés.El software de control puede ejecutarse bajo la versión en inglés de Windows.

6.2 Mediante la optimización de algoritmos de software, pueden lograrse métodos de deducción de matrices en tiempo real, permitiendo el zoom en tiempo real de las coordenadas bidimensionales para espectros con interferencias.facilitar el procesamiento del espectroEl cálculo automático de los resultados con un solo clic elimina la molestia del procesamiento secundario de datos para los clientes.

6.3 La función de seguimiento de la auditoría de la configuración del software se puede configurar en configuraciones de varios usuarios y de varios permisos.los datos medidos pueden guardarse en el servidor para su copia de seguridad.

6.4 La corrección de longitud de onda en tiempo real se realizará automáticamente para cada medición de la línea espectral para garantizar una posición exacta del pico.

El software 6.5 tiene una función de trazabilidad y puede mostrar los resultados del cálculo de la muestra actual en tiempo real durante el trazado.

6.6 Función de protección de seguridad totalmente automática, comunicación y control del instrumento mediante tarjetas de control, posición de observación controlada y optimizada por software,con función de regulación de la velocidad de la bomba peristáltica.

6.7 Software de diagnóstico de instrumentos y comunicaciones en red, funciones de reprocesamiento de datos.

6.8 El software tiene una función de gestión de archivos de datos, admite copia de seguridad, recuperación, eliminación de datos y admite la salida de datos en formato de texto.
