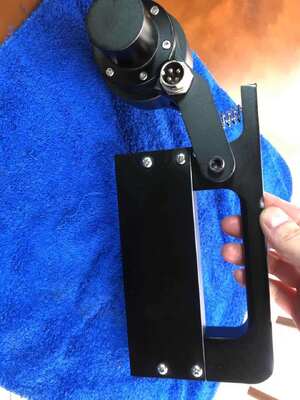

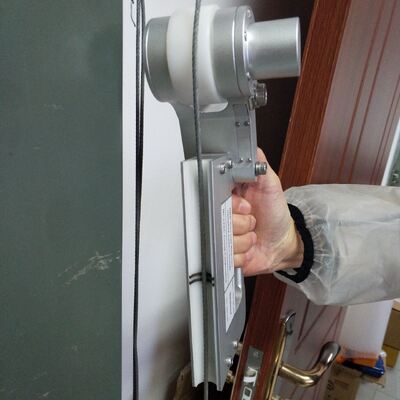

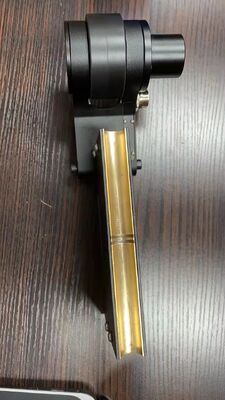

Detector de ensayo de cuerdas de acero para ascensores HRD150 (MRT)

Detector de ensayo de cuerdas de acero para ascensores HRD150 (MRT)

I. Resumen del producto

◆puede probar en línea la cuerda de alambre, el alambre roto interno y externo, el desgaste, la corrosión, la deformación, las hebras sueltas, el alambre de salto, los cambios de material y otros defectos.

◆los resultados de los ensayos pueden cumplir con las normas de diferentes industrias y pueden mostrarse en forma de número de cables rotos y relación entre el área de cables rotos y el área total de cables rotos.

◆Interfaz USB de ordenador para el muestreo directo, el procesamiento y el análisis, con alarma de sonido y luz en línea y visualización en tiempo real de los resultados.

◆Estructura circular del sensor, circunferencia de circunferencia, magnetización axial, magnetización de la cuerda de alambre al estado de saturación.

◆El sensor adopta una cáscara de aleación de aluminio, que es a prueba de agua, polvo, golpes y humedad.

◆trabajo estable, rendimiento fiable, alta precisión de detección, fuerte rendimiento antiinterferencia, datos precisos.

◆software para adaptarse a los diversos sistemas operativos de Windows98/2000 / xp/Vista/windows7

◆de conformidad con las disposiciones de la ley nacional de metrología y la ley nacional de seguridad de la producción,cada instrumento deberá ser inspeccionado por el instituto nacional de metrología como un tercero de conformidad con la norma estadounidense ASTM1571., y se expedirá el informe de ensayo para obtener la cualificación jurídica.

◆ampliamente utilizado en minería, teleférico, equipos de elevación, ascensor, maquinaria portuaria, puente de cable y otros campos.

Ⅱ.Core técnico y cualificación jurídica

1- Instrumentos virtuales: incertidumbre infinita de la cuerda de alambre.Sólo mediante el uso de la tecnología de instrumentos virtuales, la sustitución de instrumentos tradicionales por software y el uso de un ordenador para tomar muestras directamente,Podemos asegurarnos de que no se pierda la inspección y el juicio erróneo, al igual que ver una película, escaneando todo el proceso de la cuerda de alambre, los resultados son precisos y repetibles.

2- Tres instrumentos de determinación: de acuerdo con las normas nacionales para el desperdicio de cable de alambre en diferentes industrias, este producto aplica electromagnético cualitativo, cuantitativo, posicionamiento,ensayo no destructivo en línea del alambre roto interno y externo del cable de alambre, óxido, desgaste, alteración de la superficie de la sección del metal, hebras sueltas, alambre saltante, deformación, anormalidades del material y otros defectos.

3- instrumentos jurídicos: de acuerdo con las disposiciones de la ley nacional de metrología y la ley nacional de seguridad de la producción,cada instrumento es inspeccionado por el instituto nacional de metrología de acuerdo con la norma estadounidense ASTM1571-2006 y GB/t21387-2008 como un tercero, y se expide el informe de ensayo para obtener la cualificación jurídica.

Ⅲ,Indicadores técnicos

Se puede detectar un rango completo de diámetro de cuerda de alambre: Φ 1,5-300 - mm (necesidad de configurar diferentes series de especificaciones del sensor)

Velocidad relativa entre el sensor y la cuerda de alambre: 0,0 - 6,0 m/s mejor: 0,3 - 1,5 m/s

La mejor brecha entre la manga de guía del sensor y la cuerda de alambre es 2 - 6 mm, y la brecha permitida es 0 - 15 mm

Capacidad de detección de defecto de alambre roto (LF)

Calidad: la precisión de detección cualitativa de un solo alambre roto concentrado es del 99,99%

Cuantificación: el número de raíces rotas en un solo lugar permite que una o una raíz equivalente juzgue mal

Más de 100 veces de detección cuantitativa con una sola rotura de raíz centralizada sin error, la tasa de precisión es≥El 92%

Tasa cuantitativa de cambio de la sección transversal del metal (LMA)

Error admisible de la sensibilidad de detección, repetibilidad: ±0,055%

Error admisible de la indicación de la exactitud de detección: ± 0,2%

Capacidad de detección de posición (L): error porcentual de longitud de detección: ±0,2%

Fuente de alimentación: energía de la batería del ordenador 5V

Peso del sensor: especificación comúnmente utilizada < 10 kg

Temperatura ambiente: -10°C~ 40 años°Cpresión atmosférica: 86 ~ 106Kpa Humedad relativa:No másEl 85%

ⅣConfiguración y modelo del sistema

1El diámetro de la cuerda del cable del ascensor es de 8-16 mm.

2El modelo total de detector de fallas de cable de alambre por ordenador es E15/E20
