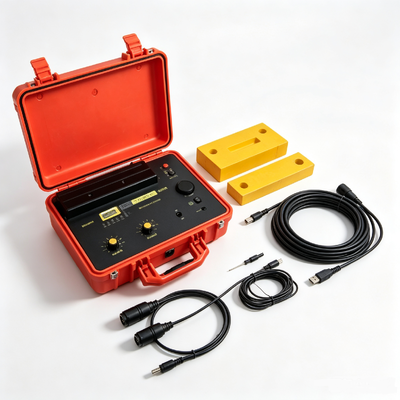

HD-170PCM Sistema de mapeo de corriente de tuberías subterráneas Detector de defectos de revestimiento anticorrosión

Detector de Defectos de Recubrimiento Anticorrosivo para Tuberías Subterráneas HD-170PCM Sistema de Mapeo de Corriente de Tuberías

Descripción General3. Los datos importados y los datos después de los cálculos relevantes se pueden editar.

El detector integrado HUATEC de estado de recubrimiento anticorrosivo para tuberías puede inspeccionar tuberías enterradas sin excavación, evaluar cuantitativamente el daño del recubrimiento anticorrosivo externo de tuberías enterradas y localizar y medir con precisión la profundidad de las tuberías. Esta tecnología de detección no solo puede usarse como un medio de inspección y aceptación para tuberías recién completadas, sino también para el monitoreo regular de tuberías en operación. Inspeccionar el estado de la capa protectora de tuberías enterradas y llevar a cabo reemplazos y reparaciones dirigidas puede extender la vida útil de las tuberías y ahorrar una gran cantidad de fondos de mantenimiento y renovación. Es ampliamente aplicable a la evaluación de la calidad de recubrimientos anticorrosivos externos para tuberías anticorrosivas de petróleo, gas natural, gas urbano y agua del grifo, etc.

Parámetros técnicos3. Los datos importados y los datos después de los cálculos relevantes se pueden editar.

*Las flechas izquierda y derecha indican la posición de la tubería, permitiendo una localización rápida de la tubería.3. Los datos importados y los datos después de los cálculos relevantes se pueden editar.

*El software de análisis de datos puede calcular el valor Y de la tasa de atenuación de la corriente, el valor P de la densidad de los puntos de daño del recubrimiento anticorrosivo y el valor Rg de la resistividad de aislamiento del recubrimiento anticorrosivo.

*Los resultados de exportación del software de análisis de datos cumplen con el estándar nacional (GB/T 19285-2014).

*El software de análisis de datos tiene un certificado de registro de derechos de autor de software.

Principio de funcionamiento

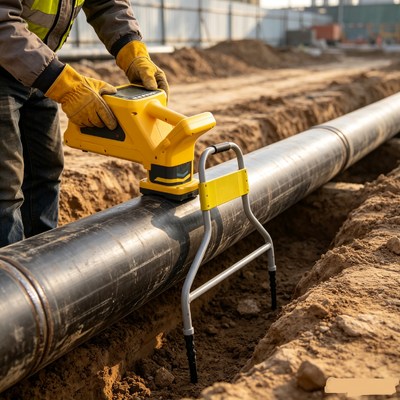

El HD-170PCM consta de tres partes: el transmisor, el receptor y el detector (marco en A). El transmisor es un dispositivo independiente de salida de señal de detección de 0.1A-3A, y el receptor de mano se utiliza para rastrear rutas de tuberías, localizar con precisión puntos de daño y medir la corriente. La intensidad de la corriente en la tubería disminuye con el aumento de la distancia. Bajo la condición de que el diámetro de la tubería, el material de la tubería y el entorno del suelo permanezcan sin cambios, cuanto mejor sea el aislamiento de la capa anticorrosiva con respecto al suelo, menor será la pérdida de corriente y menor será la atenuación. Por el contrario, si el recubrimiento anticorrosivo está dañado, como envejecimiento, descamación, y el rendimiento del aislamiento es peor, la pérdida de corriente será más severa y la atenuación será mayor.

Cuando la señal de frecuencia ultra baja (CP) cercana a la señal de CC se carga en la tubería, el gradiente de voltaje formado por el punto dañado de la capa anticorrosiva de la tubería y el suelo establece en consecuencia una distribución de campo eléctrico terrestre en el suelo sobre la tubería. Cuanto más cerca esté del punto de daño, mayor será el gradiente de voltaje y mayor será la densidad de corriente en el suelo sobre la tubería. En general, cuanto mayor sea el área expuesta, mayor será la densidad de corriente cerca de ella y mayor será el gradiente de voltaje terrestre. El instrumento de sonda detecta la posición de la tubería, manteniendo el detector en la posición de la tubería. El detector de gradiente de voltaje mide el valor del gradiente de potencial (dB) sobre la tubería y la dirección de la corriente (CP) en el suelo para determinar la gravedad del daño de la tubería y la ubicación precisa del punto de daño de la capa anticorrosiva.

Software de evaluación

:

1. Descripción general del software

Para cooperar con el post-procesamiento y análisis de los datos de detección en el sitio de los instrumentos actuales del mercado para la detección de capas anticorrosivas externas de tuberías subterráneas (incluida la información de ubicación geográfica de la tubería objetivo, la información de profundidad de enterramiento, la información de corriente en la tubería, el tamaño del punto de daño de la capa anticorrosiva, etc.), de acuerdo con el estándar nacional (GB/T 19285-2014) y los estándares de la industria relevantes, proporcione el informe de evaluación del recubrimiento anticorrosivo de la sección de tubería probada (informe gráfico, informe de texto), y ofrezca a los usuarios los resultados de evaluación de clasificación de la atenuación de la corriente del recubrimiento anticorrosivo externo y el valor de densidad de los puntos de daño del recubrimiento anticorrosivo externo para determinar las medidas de tratamiento posteriores: monitoreo de la capa anticorrosiva, reparación local de la capa anticorrosiva, revisión importante de la capa anticorrosiva, etc., y se puede imprimir en forma de informes, proporcionando una base de referencia confiable para los propietarios de tuberías y facilitando el archivo.

2. Funciones del software

Basado en los datos de medición en el sitio de la tubería enterrada por el receptor (como corriente, profundidad de enterramiento, longitud, latitud, distancia, tamaño del punto de daño, etc.), se generan curvas e informes relevantes. El software tiene las siguientes funciones:

1. Se puede conectar al receptor del medidor de tuberías, y los datos de corriente, profundidad de enterramiento de la tubería, longitud, latitud, distancia y otros datos guardados durante el proceso de medición se pueden importar al software (o los datos relevantes recopilados en el sitio se pueden ingresar manualmente). Mientras tanto, en el estado conectado, los datos guardados en el instrumento se pueden borrar.

2. Después de importar los datos, el software puede calcular el valor Y de la tasa de atenuación de la corriente, el valor P de la densidad de los puntos de daño de la capa anticorrosiva y el valor Rg de la resistividad de aislamiento de la capa anticorrosiva basándose en los datos importados.3. Los datos importados y los datos después de los cálculos relevantes se pueden editar.

4. Los datos se pueden navegar, y los datos guardados se pueden mostrar en forma de tablas estadísticas. También se pueden exportar en formato de tabla de Excel o Word para facilitar su visualización. El informe formado debe guardarse en formato de documento de Word o formato de documento PDF.
