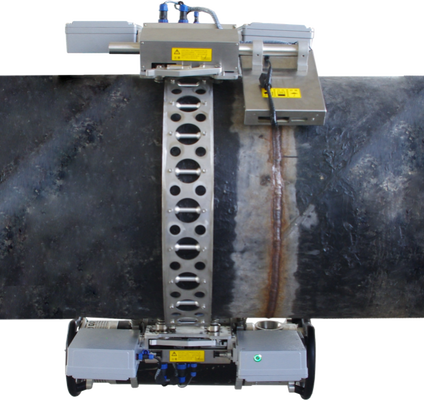

El sistema de imagen digital HDR-01 incluye PC remoto, DR Imaging Board Trolley, Trolley de máquina de radiografía externa, Crawler de tubería de disparo interno y otros sistemas.

El sistema de imágenes digitales HDR-01 incluye una PC remota, un carro para tablero de imágenes DR, un carro para máquina de radiografía externa, un rastreador de tubería de filmación interno y otros sistemas

El sistema puede presentar visualmente los resultados de la inspección de las soldaduras de tuberías en la computadora en tiempo real y es útil para que los operadores juzguen los resultados de la inspección en el sitio. Al mismo tiempo, los resultados de las pruebas in situ pueden recuperarse de forma remota, guardarse para su registro o pueden ser verificados directamente por expertos. El sistema puede imprimir directamente la información de posición y ubicación del sitio, la hora, el número del puerto de soldadura del sitio de trabajo y alguna información relacionada en la imagen sin modificaciones, evitando por completo la sospecha de trampa.

El sistema se compone de las siguientes partes: PC remota, carro de tablero de imágenes DR, carro de máquina de radiografía externa, rastreador de tubería de disparo interno y otros sistemas. A través de la red de área local inalámbrica, el control y la adquisición (transmisión) del mapa se pueden completar al mismo tiempo. El personal puede controlar de forma remota la computadora para completar la inspección de la soldadura de la tubería y guardar la imagen original para su recuperación y película plana. La imagen del sistema es clara y la evaluación de doble cable cumple y supera plenamente los requisitos de las normas nacionales.

 Composición del equipo

El sistema se compone de dos partes: equipo de disparo dentro de la tubería y equipo de disparo exterior.

Composición del equipo de tiro interno:

Rastreador de tuberías de rayos X de alta frecuencia, rastreador de pared exterior de tuberías (que lleva detector de panel plano, enrutador central, PLC de computadora inferior), detector de panel plano DR, estación de trabajo para PC (software de procesamiento y adquisición de imágenes digitales).

Composición del equipo de tiro al aire libre:

Carro para escalar la pared exterior de la tubería (que lleva detector de panel plano, enrutador central, PLC de computadora inferior IP10), detector de panel plano DR, carro para escalar la pared exterior de la tubería (generador de rayos X direccional de alta frecuencia, enrutador auxiliar, PLC de computadora inferior IP11), adaptador de control de alta frecuencia portátil, cable de datos, cable de alimentación, estación de trabajo para PC (software de procesamiento y adquisición de imágenes digitales), estación de trabajo para PC (software de procesamiento y adquisición de imágenes digitales).

Lista de configuración del equipo:
