HCDX-IISC Efecto desmagnetizador de corriente ajustable Detector de fallas de partículas magnéticas multifunción portátil

Detector de Partículas Magnéticas Multifunción Portátil con Efecto de Desmagnetización Ajustable HCDX-IISC

Introducción:

El detector de fallas de polvo magnético compuesto HCDX-IISC adopta un interruptor sin contacto controlado por silicio, con bajo ruido, fuerte fuerza magnética, larga vida útil y operación simple, adecuado para uso en campo y laboratorio. El instrumento adopta una configuración combinada, y los usuarios pueden elegir la sonda libremente según sus necesidades. Se pueden configurar sondas tipo A, D, E, O según los requisitos del usuario.

La serie HCDX-IISC tiene función de desmagnetización y corriente ajustable.

Se adopta un MCU de 8 bits como controlador de este detector de fallas de partículas magnéticas (con el circuito de control de fase), y la regulación continua de la corriente de magnetización se puede realizar a través de la recolección precisa de la señal de cruce por cero de voltaje de CA y la señal de regulación de corriente. Además, está equipado con la función de desmagnetización; la función de desmagnetización se puede activar después de seleccionar el modo de desmagnetización y presionar el botón del gatillo. Además, el programa del MCU puede disfrutar de actualizaciones gratuitas de por vida, y se pueden configurar sondas tipo A, D, E, O según los requisitos del usuario.

Aplicación:

Se utiliza principalmente para detectar grietas superficiales y cercanas a la superficie de piezas de trabajo ferromagnéticas.

Calderas de presión, estructuras de acero, forjas, fundiciones, piezas soldadas, piezas mecanizadas, etc.

Introducción a las sondas estándar para el modelo HCDX-IISC:

Sonda tipo D (sonda de yugo electromagnético): equipada con juntas móviles, puede magnetizar y detectar la pieza de trabajo superficial.

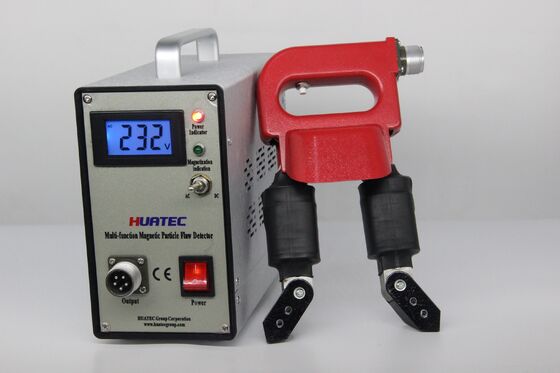

Sonda tipo A (sonda de herradura): adecuada para todo tipo de soldaduras de filete, inspección de magnetización local en las esquinas interiores y exteriores de piezas de trabajo grandes, equipada con luces de trabajo.

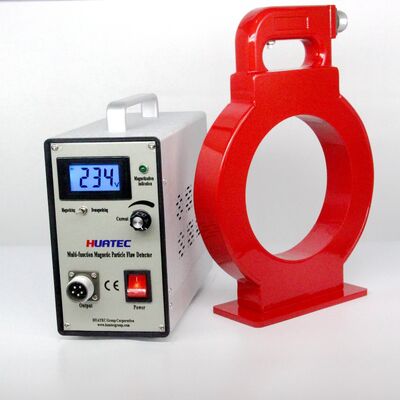

Sonda tipo O (bobina tipo anillo): es adecuada para la detección de grietas circunferenciales en la pieza de trabajo, y es muy sensible a las grietas causadas por la fatiga de la pieza de trabajo. Además, puede desmagnetizar la pieza de trabajo a distancia.

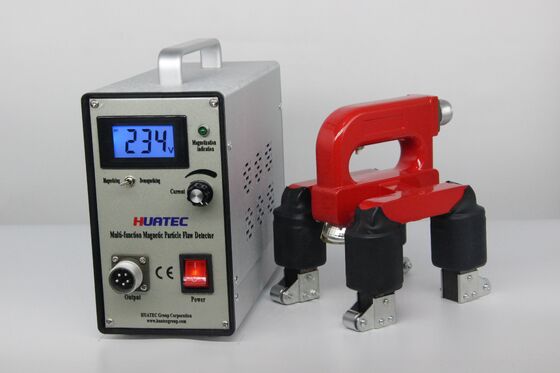

Sonda tipo E (sonda de campo magnético giratorio): realiza una detección de fallas integral para todo tipo de soldaduras rectas, soldaduras de circunferencia, soldaduras a tope y superficies planas y curvas con grandes formas geométricas. La sonda está equipada con rodillos, lo que facilita la operación y aumenta la velocidad. La sonda está equipada con luces de trabajo para una fácil observación.

Parámetros técnicos:

Fuente de alimentación: CA 220V ± 10% 50HZ 5A

Salida: CA 38V 10A

Las sondas tipo A, D, E, O son opcionales y están disponibles

Velocidad de inspección:Sonda tipo O6 m/min

Aumento de temperatura de la sonda:Peso: aproximadamente 6.5Kg (unidad principal)60°C

Ciclo de trabajo: se recomienda trabajar durante un largo período de operación continua: tiempo de magnetización ≤ 3 segundos, tiempo de pausa ≥ 5 segundosPeso: aproximadamente 6.5Kg (unidad principal)Tamaño del controlador: 95x45x75mm (L*W*H)Sonda tipo OTodos los parámetros de sondas opcionales:

Sonda tipo D

Fuerza de elevación: CA

≥

 5Kg CC

1

Muestra estándar 1

1

Peso muerto

Sonda tipo A

Sonda DPeso muerto

Luz UV
