Prueba de referencia NDT PT de tipo II Bloque de ensayo de rugosidad 2,5-15μm Parches para calibración del sistema de penetración

Bloque de prueba de referencia NDT PT Tipo II con parches de rugosidad de 2.5-15 µm para calibración del sistema de penetrante

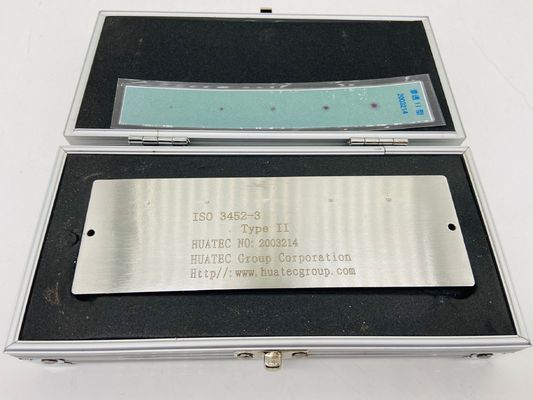

La norma ISO 3452-3: 2013 describe dos tipos de bloques de referencia: los bloques de referencia Tipo 2 son para la evaluación rutinaria del rendimiento del sistema DPI.

El bloque de referencia tipo 2 está fabricado en acero inoxidable recubierto con una capa de níquel y luego una aleación de cromo duro.

Se han producido artificialmente cinco defectos en forma de estrella con diámetros que van de 3.0 a 5.5 mm en esta capa, con los cinco defectos colocados uniformemente según sus tamaños. Para evaluar la lavabilidad*, el bloque de referencia tipo 2 incluye cuatro parches adyacentes con rugosidades de R = 2.5 µm, 5 µm, 10 µm y 15 µm. Con el defecto más pequeño ubicado junto al área que muestra la rugosidad más pequeña.

Nota: Diámetro de las cinco áreas de grieta en mm, tolerancia ±10%

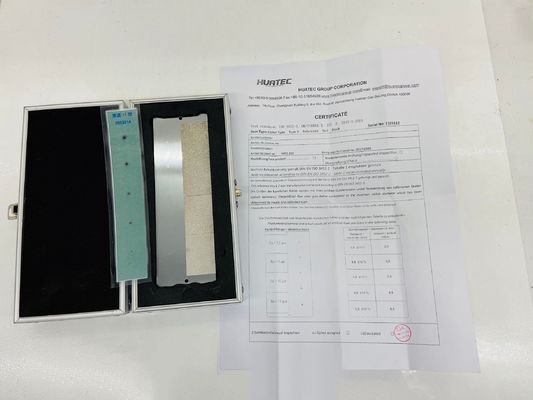

La pieza de prueba de acero inoxidable cromado de cinco puntas es una pieza de prueba tipo II en la serie de detección de fallas por penetración. Se produce de acuerdo con las normas GB/T18851-2008 y EN ISO3452-3:2013. Pasó la evaluación de la industria nacional en diciembre de 2002. El bloque de prueba cumple con los requisitos de las normas GB/T18851-2008, EN ISO3452 y ASME. El valor medido real del defecto artificial se basa en el certificado ISO 10474 o EN 10204 tipo 3.1.

Para la medición de diámetros se utilizó un penetrante fluorescente nivel 2, agua y revelador seco; penetrante de contraste de color nivel 2. (Actualizado con la condición real, se utilizó el grado de material)
