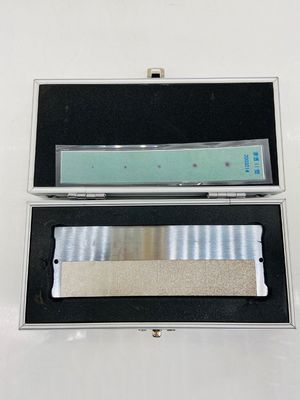

Bloque de prueba de referencia para la evaluación del rendimiento de la inspección por líquidos penetrantes, Tipo II, ISO 3452-3

Bloque de ensayo de referencia de tipo II PT de la norma ISO 3452-3 Bloque de evaluación del rendimiento de los ensayos de penetración

ISO 3452-3:2013 describe dos tipos de bloques de referencia: los bloques de referencia de tipo 2 son para la evaluación rutinaria del rendimiento del sistema DPI.

El bloque de referencia tipo 2 está hecho de acero inoxidable revestido con una capa de níquel y luego una aleación de cromo duro.

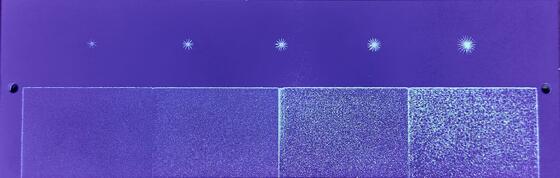

Se han producido cinco defectos en forma de estrella de diámetros que van desde 3,0 a 5,5 mm en esta capa, con los cinco defectos colocados uniformemente según sus tamaños.Para evaluar la lavabilidad* el bloque de referencia tipo 2 incluye cuatro parches adyacentes con rugosidades de R = 2.5 μm, 5 μm, 10 μm y 15 μm. Con el defecto más pequeño situado junto al área que muestra la rugosidad más pequeña.

Nota: Diámetro de cinco áreas de grietas en mm, tolerancia ± 10%

El ensayo de acero inoxidable cromado de cinco puntos es un ensayo de tipo II de la serie de detección de defectos de penetración.Producido de acuerdo con las normas GB/T18851-2008 y EN ISO3452-3:2013El bloque de prueba cumple con los requisitos de las normas GB/T18851-2008, EN ISO3452 y ASME.El valor medido real del defecto artificial se basa en la norma ISO 10474 o EN 10204 tipo 3.1 certificado.

Para la medición de los diámetros se utilizó un penetrante fluorescente de nivel 2, agua y desarrollador seco; penetrante de contraste de color de nivel 2 (actualizado con el estado real, se utilizó el grado de material).
