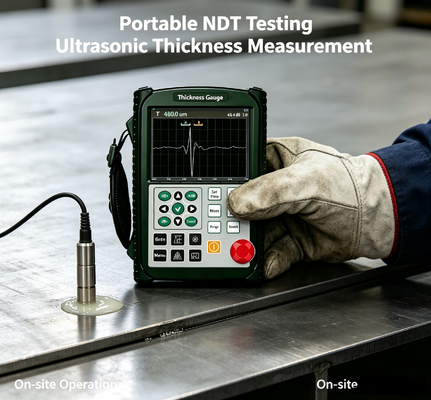

TG-UT10 Detección de defectos por ultrasonido multifunción portátil Medidor de espesor de 12 bits Muestreo de alta velocidad A-escaneo B-escaneo Forma de onda

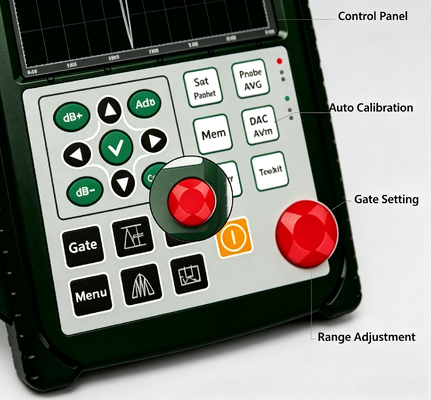

El nombre de la empresa:Interacciones guiadas en pantalla y caja de diálogo para calibración de sondas y otras operaciones; no se requiere referencia manual.
El nombre de la empresa:Tasa de repetición: ajustable de 16 Hz a 10000z para el escaneo de alta velocidad.
El nombre de la empresa:La alta relación señal-ruido proporciona formas de onda claras y estables.
El nombre de la empresa:Muestreo de alta velocidad AD de 12 bits, compatible con sondas de 15 MHz para la detección de pequeñas fallas con una sensibilidad y resolución superiores.
El nombre de la empresa:Revestimiento con clasificación IP65 construido con aleación de silicona compuesta; resistente, a prueba de polvo y a prueba de agua.
El nombre de la empresa:Hasta 10 horas de funcionamiento continuo con una sola batería.
El nombre de la empresa:Resolución de medición de hasta 0,001 mm. espesor mínimo medible: 0,15 mm (acero), 0,05 mm (plástico).
Especificaciones técnicas
|
Punto de trabajo
|
Especificación
|
|
Rango de detección
|
0.15 mm ~ 10 m (onda longitudinal en acero); modo de transmisión de hasta 30 m (expandible)
|
|
Rango de velocidad del sonido
|
Se aplicarán las siguientes medidas:
|
|
Tasa de repetición del pulso
|
10−3000 Hz, ajustable
|
|
Rango dinámico
|
≥ 38 dB
|
|
Error de linealidad vertical
|
≤ 1,5%
|
|
Error de linealidad horizontal
|
≤ 0,2%
|
|
Resolución
|
> 40 dB (sonda 5P14)
|
|
Margen de sensibilidad
|
> 66 dB (fuerte de fondo plano Φ2 a una profundidad de 200 mm)
|
|
La supresión digital
|
080 %, sin afectar a la linealidad ni a la ganancia
|
|
Tipos de sondas
|
Probe de haz recto, sonda de cristal, sonda de penetración
|
|
Puertas
|
Puerta de entrada, puerta de pérdida de eco; modos de puerta única / doble puerta
|
|
El sistema de alarma
|
Alerta de zumbido, alarma del indicador LED
|
|
Fuente de alimentación
|
9 V de corriente continua
|
|
Duración de la batería
|
10 horas
|
|
Las dimensiones
|
Las medidas siguientes se aplicarán:
|
|
Peso
|
1.0 kg
|
|
Temperatura de funcionamiento
|
-10°C~ 50 años °C
|
|
Humedad relativa
|
20 - 95 por ciento de RH
|
|
Amplitud del pulso
|
100 V, 200 V, 300 V, 400 V, 500 V seleccionables; compatibilidad con una amplia sonda
|
|
Ancho del pulso
|
Ajustable continuamente en un intervalo de 0,03 a 0,51 μs para que coincida con las sondas de diferentes frecuencias
|
|
Amortización de la sonda
|
50 Ω, 100 Ω, 150 Ω, 400 Ω opcionales para requisitos de sensibilidad y resolución variados
|
|
Muestreo en tiempo real de hardware
|
Convertidor AD de alta resolución de 12 bits, velocidad de muestreo de 400 MHz para una reproducción de forma de onda muy auténtica
|
|
Modos de detección
|
Detección de ondas positivas, ondas negativas, ondas completas, RF
|
|
Frecuencia de la sonda
|
0.2 MHz ~ 15 MHz
|
|
Lectura de la puerta
|
Se puede seleccionar la lectura de una sola puerta o de dos puertas; la lectura del valor máximo dentro de la puerta
|
|
Ganancia total
|
110 dB; opciones de paso: 0,1 dB, 1 dB, 2 dB, 6 dB
|
|
Conector
|
BNC / LEMO opcional
|
1 Funciones principales
• las condiciones de trabajo Calibración automática de un toque
• las condiciones de trabajo Medición de espesor de alta precisión: resolución máxima 0,001 mm; resolución repetida ±0,002 mm
• las condiciones de trabajo Funciones de ganancia automática, envolvente de eco y retención máxima para mejorar la eficiencia de la inspección
• las condiciones de trabajo 500 canales independientes de medición del grosor (ampliables)
• las condiciones de trabajo Almacenamiento y reproducción de formas de onda y conjuntos de datos de escaneo de hasta 1000 A (ampliables); exportación de informes de inspección en formato PDF; informes visibles sin software de PC dedicado
• las condiciones de trabajo Soporte de unidad flash USB externa. Los datos almacenados internos se pueden exportar en cualquier momento; almacenamiento ilimitado de archivos de inspección a través de una unidad USB externa
• las condiciones de trabajo Ancho y amplitud del pulso de transmisión ajustables
• las condiciones de trabajo Batería de iones de litio ecológica de alto rendimiento; hasta 10 horas de funcionamiento continuo para la configuración estándar
• las condiciones de trabajo Reloj en tiempo real: fecha y hora de la inspección selladas y guardadas con datos
• las condiciones de trabajo Supresión digital sin impacto en la ganancia y la linealidad
• las condiciones de trabajo Compensación de la ganancia: compensa la atenuación en dB causada por superficies ásperas, inspección a larga distancia de piezas gruesas y otros factores
• las condiciones de trabajo Análisis de secuencias de eco
• las condiciones de trabajo Congelar / descongelar la pantalla
• las condiciones de trabajo Relleno en forma de onda
• las condiciones de trabajo Indicador de estado de la batería
• las condiciones de trabajo Marcador de captura
• las condiciones de trabajo Marcado en forma de onda en el interior de las puertas
• las condiciones de trabajo Zoom de puerta hacia arriba
2 Accesorios estándar
Una sonda de medición del grosor estándar
