HCDX-IISC Detector de defectos de partículas magnéticas multifunción portátil corriente ajustable con función de desmagnetismo sondas opcionales

Detector de fallas portátil multifunción de partículas magnéticas HCDX-IISC con corriente ajustable y función de desmagnetización, sondas opcionales A/D/E/O

Introducción:

El detector de fallas de polvo magnético compuesto HCDX-IISC adopta un interruptor sin contacto controlado por silicio, con bajo ruido, fuerte fuerza magnética, larga vida útil y operación simple, adecuado para uso en campo y laboratorio. El instrumento adopta una configuración combinada y los usuarios pueden elegir la sonda libremente según sus necesidades. La sonda tipo A, D, E, O se puede configurar según los requisitos del usuario.

La serie HCDX-IISC tiene función de desmagnetización y corriente ajustable.

Se adopta un MCU de 8 bits como controlador de este detector de fallas de partículas magnéticas (con el circuito controlado por fase), y la regulación continua de la corriente de magnetización se puede realizar a través de la recolección precisa de la señal de cruce por cero de CA y la señal de regulación de corriente. Además, está equipado con la función de desmagnetización; la función de desmagnetización se puede activar después de seleccionar el modo de desmagnetización y presionar el botón del gatillo. Además, el programa del MCU puede disfrutar de actualizaciones gratuitas de por vida, y la sonda tipo A, D, E, O se puede configurar según los requisitos del usuario.

Parámetros de todas las sondas opcionales:

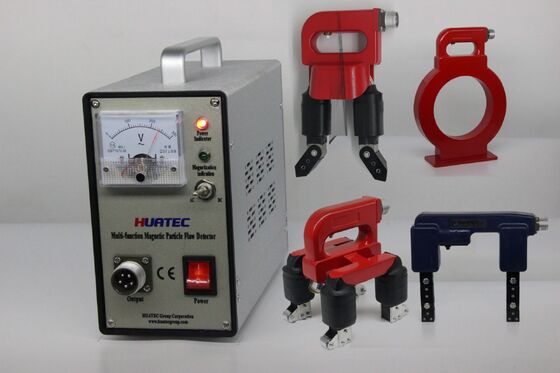

Introducción a las sondas estándar para el modelo HCDX-IISC:

Sonda tipo D (sonda de yugo electromagnético): equipada con juntas móviles, puede magnetizar y detectar la pieza de trabajo superficial.

Sonda tipo A (sonda de herradura): adecuada para todo tipo de soldaduras de filete, esquinas interiores y exteriores de piezas de trabajo grandes para inspección de magnetización local, equipada con luces de trabajo.

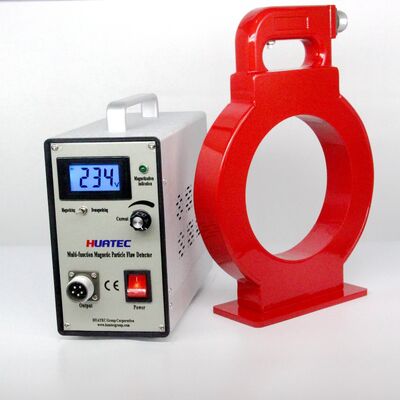

Sonda tipo O (bobina tipo anillo): es adecuada para la detección de grietas circunferenciales de la pieza de trabajo, y es muy sensible a las grietas causadas por la fatiga de la pieza de trabajo. Además, puede desmagnetizar la pieza de trabajo por método remoto.

Sonda tipo E (sonda de campo magnético giratorio): realiza una detección de fallas integral para todo tipo de soldaduras rectas, soldaduras de circunferencia, soldaduras a tope y superficies planas y curvas con grandes formas geométricas. La sonda está equipada con rodillos, lo que facilita la operación y aumenta la velocidad. La sonda está equipada con luces de trabajo para una fácil observación.

Parámetros técnicos:

Fuente de alimentación: CA 220 V ± 10% 50 HZ 5 A

Salida: CA 38 V 10 A

Las sondas tipo A, D, E, O son opcionales y están disponibles

Velocidad de inspección: ≥ 6 m/min

Aumento de temperatura de la sonda: ≤ 60 ℃

Ciclo de trabajo: se recomienda trabajar durante un largo período de operación continua: tiempo de magnetización ≤ 3 segundos, tiempo de pausa ≥ 5 segundos

Peso: aproximadamente 6,5 kg (unidad principal)

Tamaño del controlador: 95x45x75 mm (L*W*H)Tamaño del estuche de transporte: 170x140x70 mm (L*W*H)

Entrega estándar:

Unidad principal HCDX-IISC

1

Sonda de yugo tipo D

1

Sonda tipo A Luz UV

Sonda tipo E

Muestra estándarLuz UV

El cable de alimentaciónMuestra estándarLuz UV

1Muestra estándarLuz UV

Manual de operación1Luz UV

1Accesorios opcionales:Luz UV

Sonda O

Sonda E  Luz UV

Peso muertoMuestra de pruebaLuz UV
