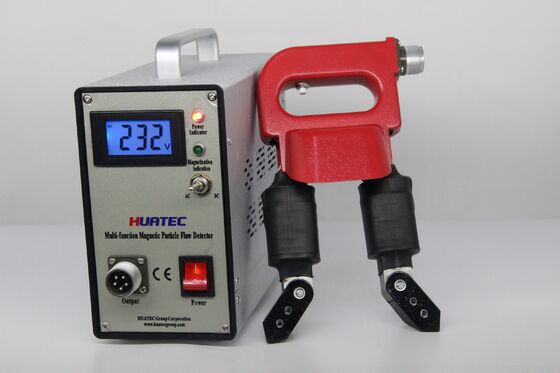

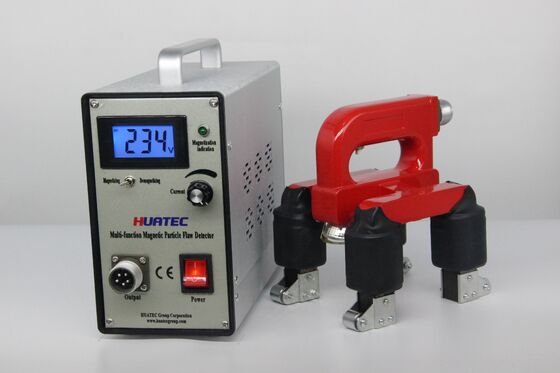

Detector de fallas de partículas magnéticas desmagnetizable ajustable HCDX-IISC con múltiples sondas para inspección NDT

Detector de Partículas Magnéticas Desmagnetizable Ajustable HCDX-IISC con Múltiples Sondas para Inspección END

Introducción:

El detector de fallas de polvo magnético compuesto HCDX-IISC adopta un interruptor sin contacto controlado por silicio, con bajo ruido, fuerte fuerza magnética, larga vida útil y operación simple, adecuado para uso en campo y laboratorio. El instrumento adopta una configuración combinada, y los usuarios pueden elegir la sonda libremente según sus necesidades. Las sondas tipo A, D, E, O se pueden configurar según los requisitos del usuario.

La serie HCDX-IISC tiene función de desmagnetización y corriente ajustable.

Se adopta un MCU de 8 bits como controlador de este detector de fallas de partículas magnéticas (con el circuito de control de fase), y la regulación continua de la corriente de magnetización se puede realizar a través de la recolección precisa de la señal de cruce por cero de voltaje de CA y la señal de regulación de corriente. Además, está equipado con la función de desmagnetización; la función de desmagnetización se puede activar después de seleccionar el modo de desmagnetización y presionar el botón del gatillo. Además, el programa del MCU puede disfrutar de actualizaciones gratuitas de por vida, y las sondas tipo A, D, E, O se pueden configurar según los requisitos del usuario.

Parámetros de todas las sondas opcionales:

Introducción a las sondas estándar para el modelo HCDX-IISC:

Sonda tipo D (sonda de yugo electromagnético): equipada con juntas móviles, puede magnetizar y detectar la pieza de trabajo superficial.

Sonda tipo A (sonda de herradura): adecuada para todo tipo de soldaduras de filete, esquinas interiores y exteriores de piezas de trabajo grandes para inspección de magnetización local, equipada con luces de trabajo.

Sonda tipo O (bobina tipo anillo): es adecuada para la detección de grietas circunferenciales en piezas de trabajo, y es muy sensible a las grietas causadas por fatiga de la pieza de trabajo. Además, puede desmagnetizar la pieza de trabajo por método remoto.

Sonda tipo E (sonda de campo magnético giratorio): realiza una detección de fallas integral para todo tipo de soldaduras rectas, soldaduras de circunferencia, soldaduras a tope y superficies planas y curvas con formas geométricas grandes. La sonda está equipada con rodillos, lo que facilita la operación y aumenta la velocidad. La sonda está equipada con luces de trabajo para una fácil observación.

Parámetros técnicos:

Fuente de alimentación: CA 220V ± 10% 50HZ 5A

Salida: CA 38V 10A

Las sondas tipo A.D.E.O son opcionales y están disponibles

Velocidad de inspección: ≥6 m/min

Aumento de temperatura de la sonda: ≤60

Ciclo de trabajo: se recomienda trabajar durante un largo período de operación continua: tiempo de magnetización ≤3 segundos, tiempo de pausa ≥5 segundos

Peso: aproximadamente 6.5Kg (unidad principal)

Tamaño del controlador: 95x45x75mm (L*W*H)Tamaño del estuche de transporte: 170x140x70mm (L*W*H)

Entrega estándar:

Unidad principal HCDX-IISC

1

Sonda de yugo tipo D 1

Sonda tipo A

      Sonda E

Sonda tipo E

Peso muerto1Sonda E

     1Sonda E

    1Sonda E

   1Sonda E

Manual de operación1Sonda E

1  Sonda E

Sonda tipo ASonda OSonda E

Sonda D

Peso muerto

Muestra de prueba

Luz UV
