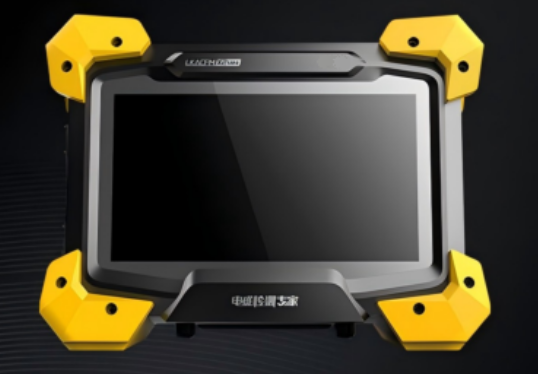

Detección de Defectos Superficiales y Subsuperficiales en Estructuras Metálicas mediante Corriente Alterna (ACFM)
Materiales Aplicables--Metales conductores ferromagnéticos y no ferromagnéticos, incluyendo acero al carbono, acero inoxidable, aluminio, etc.
Alcance de Aplicación--Detección de defectos superficiales y subsuperficiales en estructuras metálicas
Defectos Aplicables---Capaz de detectar eficazmente grietas superficiales y otros defectos lineales
Profundidad de Inspección---Profundidad máxima para acero al carbono es de 3 mm; para acero inoxidable es de 5 mm; para aluminio es de 8 mm
Estabilidad de Detección---Tasa mínima de detección de defectos superior al 90%
Tipos de Recubrimiento Permisibles---Recubrimientos no conductores como pintura, resina epoxi, asfalto, etc.
|
Alcance del Suministro
|
|
Nombre del Equipo
|
Medición Inteligente de Campo de Corriente Alterna (ACFM)
Instrumento de Inspección
|
|
Cantidad
|
1 juego
|
|
|
|
Capacidades Principales de Inspección
|
|
Materiales Aplicables
|
Metales conductores ferromagnéticos y no ferromagnéticos, incluyendo acero al carbono, acero inoxidable, aluminio, etc.
|
|
Alcance de Aplicación
|
Detección de defectos superficiales y subsuperficiales en estructuras metálicas
|
|
Defectos Aplicables
|
Capaz de detectar eficazmente grietas superficiales y otros defectos lineales
|
|
Profundidad de Inspección
|
Profundidad máxima para acero al carbono es de 3 mm; para acero inoxidable es de 5 mm; para aluminio es de 8 mm
|
|
Sensibilidad de Detección
|
Capaz de detectar defectos de apertura superficial tan pequeños como 3*0.5*0.2 mm; puede detectar defectos equivalentes a los de la pieza de prueba A1 15/100 de Inspección por Partículas Magnéticas (MPI)
|
|
Estabilidad de Detección
|
Tasa mínima de detección de defectos superior al 90%
|
|
Tipos de Recubrimiento Permisibles
|
Recubrimientos no conductores como pintura, resina epoxi, asfalto, etc.
|
|
Espesor de Recubrimiento Permisible
|
Espesor máximo de recubrimiento ≤5 mm; al usar una sonda de bobina grande, puede inspeccionar recubrimientos de hasta 10 mm de espesor
|
|
Velocidad de Escaneo
|
Velocidad máxima de escaneo ≤ 60 mm/s, la velocidad mínima de escaneo debe ser > 5 mm/s
|
|
Puede realizar inspecciones a temperaturas de hasta 500 °C cuando se combina con una sonda de alta temperatura
|
|
Requisitos del Instrumento
|
|
Pantalla
|
Pantalla multitáctil de 7 pulgadas con soporte de retroiluminación
|
|
Resolución
|
Pantalla de alta definición, resolución 1280*800
|
|
RAM
|
4 GB, ampliable a 8 GB
|
|
Almacenamiento
|
32 GB de almacenamiento interno, ampliable hasta 128 GB
|
|
Sistema Operativo
|
Sistema Operativo Android (basado en el kernel de Linux)
|
|
Interfaces
|
1 puerto HOST USB3.0/USB2.0, 1 puerto Tipo-C (solo carga)
|
|
Interfaz de Red
|
Soporta conexión Wi-Fi; ampliable para soportar dongle 4G
|
|
Interfaz de Carga
|
Puerto Tipo-C, integrado con protocolo de carga rápida de entrada/salida FCP, protocolo de carga rápida de entrada/salida AFC, protocolo DRP Try. SRC, protocolo de carga rápida de entrada/salida PD3.1, protocolo de carga rápida de salida QC2.0/QC3.0/QC3.0+
|
|
Potencia Máxima de Carga/Descarga: 45W
|
Configuración Básica
Unidad Host: 1 unidad
Software de Adquisición y Análisis de Señales: 1 juego
Sonda Lápiz: 1 unidad
Sonda Estándar (con codificador): 1 unidad
Cable de Conexión de Sonda: 1 unidad
Cargador: 1 juego
Manual del Usuario del Producto: 1 juego
Documentación de Calidad: 1 juego
Estuche del Instrumento: 1 juego
Sonda de Matriz de Tres Elementos: Opcional
Requisitos del Instrumento
Tiempo Máximo de Operación: 16 horas
Dimensiones del Host: 225 mm * 172 mm * 76 mm
Peso:<2.1 kg
Temperatura de Operación: -10 °C a 40 °C
Humedad de Operación:<90% de humedad relativa del aire
