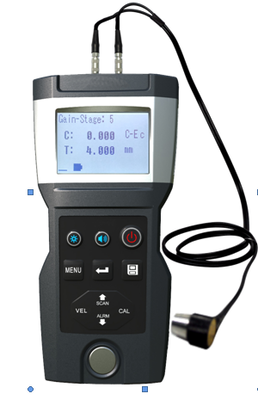

Revestimiento de alta precisión y espesor del sustrato al mismo tiempo medidor de espesor ultrasónico
TG-3250H es un medidor de espesor ultrasónico digital de alta precisión.Basado en los mismos principios de funcionamiento que el SONAR, es capaz de medir el grosor de varios materiales con una precisión de hasta 0.Es adaptado para medir el grosor de un buen conductor para ultrasonidos, como el metal (acero, hierro fundido, aluminio, cobre), plástico, cerámica, vidrio,fibra de vidrio y demás.
Puede probar el grosor del revestimiento y el grosor del material básico al mismo tiempo.
Funciones principales:
Yo... Apoyo Pulse-Echo, Echo-Echo, Interface-Echo, E-C prueba de espesor de revestimiento, C-E revestimiento y pruebas de material básico y AUTO 6 tipos de modo de medición, ganancia ajustable
Yo... Modo de exploración, modo de captura min/max, modo diferencial y soporte para el modo de alarma
Yo... Calibración de la velocidad del sonido por espesor conocido
Yo... Capacidad de almacenamiento de 1000 mediciones con espesor, velocidad, tiempo, etc.
Yo... Comunicación con PC o teléfonos inteligentes, soporte de medición y control de comandos en línea (versión OC)
Características:
Yo... Chip de tiempo de alta precisión y modelo V-Path utilizado para mediciones de precisión
Yo... Técnica de compensación de temperatura en tiempo real que admite una calibración única de la sonda para uso a largo plazo.
Yo... Medición a través de la pintura (versión estándar), medir simultáneamente los recubrimientos y el grosor del material (versión avanzada)
Yo... Interfaz Bluetooth y Mini-USB para impresión y comunicación, software de host actualizable
Parámetros técnicos
|
Rango de medición
|
0.75 ~ 400 mm(Acero)
|
Rango de velocidad del sonido
|
1 ~ 19999 m/s
|
|
Resolución
|
0.001mm / 0.0001 pulgadas
|
Precisión
|
00,03 mm o 0,3%*H
|
|
Periodo de medición
|
4 veces por segundo
|
Frecuencia de la sonda
|
2MHz,3MHz,5MHz,7.5MHz
|
|
Modo de calibración
|
Calibración de la sonda y calibración de dos puntos
|
Bloque de calibración
|
4.000 mm(Acero)
|
|
Modo de medición
|
P-E, I-E, E-E, E-C, C-E
|
Ganancia ajustable
|
16 Etapas
|
|
Modo de medición
|
Punto único, exploración, captura mínima/máxima, diferencial, alarma
|
Almacenamiento de datos
|
1000 mediciones, incluido el grosor, la velocidad del sonido, el tiempo, etc.
|
|
Muestra
|
Inglés / chino seleccionable,
Display LCD FSTN con luz de fondo
|
Muestra el contenido
|
Espesor, velocidad del sonido, estabilidad, batería, modo de medición, etc.
|
|
Comunicación
|
Interfaz Bluetooth y Mini-USB, protocolo de puerto serie virtual
|
Imprimir
|
Impresoras térmicas portátiles Bluetooth opcionales
|
|
Fuente de alimentación
|
3Batería recargable de iones de litio de 7 V
|
Apaga el motor.
|
Apagado el tiempo de espera, apagado el consumo de batería
|
|
Temperatura de uso
|
-10 ~ 50 °C
|
Temperatura de almacenamiento
|
-30 ~ 60 °C
|
|
Tamaño
|
La cantidad de agua que se puede extraer de la planta es de:
|
Peso
|
Alrededor de 260 gramos.
|
|
Material de las cáscaras
|
aleación ABS y PC
|
Material de la caja
|
El sistema de protección de la seguridad de los conductores deberá tener un sistema de protección de la seguridad de los conductores.
|
Parámetros de la sonda
|
Etiqueta
|
5MΦ10
|
5M PT-08
|
2M ZT-12
|
7.5M PT-06
|
3M GT-12
|
|
Rango de medición (acero)
|
0.8 ~ 300 mm
|
0.8 ~ 300 mm
|
3.0~400 mm
|
0.75 ~ 50 mm
|
2.0 ~ 200 mm
|
|
Diámetro de medición
|
Ø25 x 3 mm
|
Ø20 x 1,2 mm
|
Ø30 x 4 mm
|
Ø15 x 1,2 mm
|
Ø25 x 3 mm
|
|
Diámetro de la sonda
|
13 mm
|
11 mm
|
17 mm
|
9 mm
|
15 mm
|
|
Área efectiva Diámetro
|
10 mm
|
8 mm
|
12 mm
|
6 mm
|
12 mm
|
|
Frecuencia de la sonda
|
5MHz
|
5MHz
|
2MHz
|
7.5MHz
|
3MHz
|
|
Temperatura de contacto
|
-10 ~ 60 °C
|
-10 ~ 60 °C
|
-10 ~ 60 °C
|
-10 ~ 60 °C
|
-10 ~ 310 °C
|
Comparación de versiones
|
Versión
|
Modo de medición
|
Medición a través de la pintura
|
Revestimientos de medición
|
|
Las condiciones básicas
|
- ¿ Qué?
|
el número
|
el número
|
|
Estándar
|
P-E, I-E, E-E
|
√
|
el número
|
|
Avanzado
|
P-E, I-E, E-E, E-C, C-E
|
√
|
√
|
