HMLF-2020 Escáner de fugas magnéticas de la placa inferior del tanque con 192 sondas de bobina de Hall MLF y 64 sondas de Hall LMA para una eficiencia de detección de 9 m2 / min

HMLF-2020 Escáner de fugas magnéticas de la placa inferior del tanque con 192 sondas de bobina de Hall MLF y 64 sondas de Hall LMA para una eficiencia de detección de 9 m2 / min
HMLF-2020 Escáner de fugas magnéticas de la placa inferior del tanque con 192 sondas de bobina de Hall MLF y 64 sondas de Hall LMA para una eficiencia de detección de 9 m2 / min HMLF-2020 Escáner de fugas magnéticas de la placa inferior del tanque con 192 sondas de bobina de Hall MLF y 64 sondas de Hall LMA para una eficiencia de detección de 9 m2 / min HMLF-2020 Escáner de fugas magnéticas de la placa inferior del tanque con 192 sondas de bobina de Hall MLF y 64 sondas de Hall LMA para una eficiencia de detección de 9 m2 / min

Ampliación de imagen :  HMLF-2020 Escáner de fugas magnéticas de la placa inferior del tanque con 192 sondas de bobina de Hall MLF y 64 sondas de Hall LMA para una eficiencia de detección de 9 m2 / min

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HUATEC
Certificación: ISO, CE, GOST
Número de modelo: HMLF-2020
Pago y Envío Términos:
Cantidad de orden mínima: 1 Uds.
Contacto

HMLF-2020 Escáner de fugas magnéticas de la placa inferior del tanque con 192 sondas de bobina de Hall MLF y 64 sondas de Hall LMA para una eficiencia de detección de 9 m2 / min

descripción
Detection efficiency: 9 square meters/minute
Resaltar:

192 MLF sondas de bobina de salón de la placa inferior del tanque escáner de fugas magnéticas

,

Escáner de fugas de flujo magnético con 64 sondas LMA Hall

,

Eficiencia de detección de 9 metros cuadrados/minuto

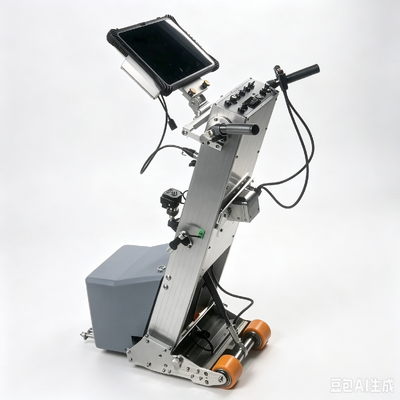

Escáner de Fuga Magnética para Placa Inferior de Tanque HMLF-2020
Descripción General del Producto

El escáner de fuga magnética para corrosión de fondo de tanque HMLF-2020 es uno de los sistemas de detección de corrosión de fondo de tanque más avanzados del mundo, integrando múltiples tecnologías. Se utiliza principalmente para la detección de corrosión de fondo de tanque por fuga magnética en las industrias del petróleo y química.

El sistema cuenta con 192 sondas de bobina MLF Hall y 64 sondas LMA Hall, lo que le permite detectar defectos de corrosión en el fondo del tanque y determinar en qué superficie (superior o inferior) se encuentra el defecto. La combinación de estos dos resultados de detección ayuda en gran medida a analizar las causas de la corrosión, la prevención de la corrosión y la evaluación de riesgos.

Características Técnicas Clave
  • Diseño dividido con unidad principal y partes magnéticas separables para un fácil desmontaje y transporte conveniente
  • 256 sensores en total
  • Ancho de escaneo de 300 mm
  • Velocidad de detección: 500 mm/s
  • Puede distinguir entre defectos en las superficies superior e inferior
  • Equipado con faros delanteros de luz alta y baja
  • Cuenta con iluminación de ubicación de defectos e indicador láser para la ubicación de defectos
  • Luz intermitente de vuelo que indica la ubicación de colocación del dispositivo

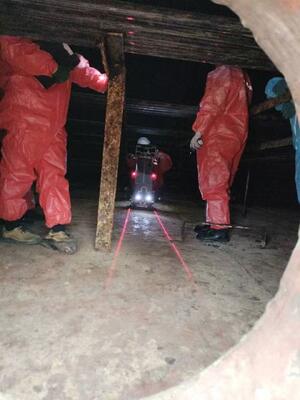

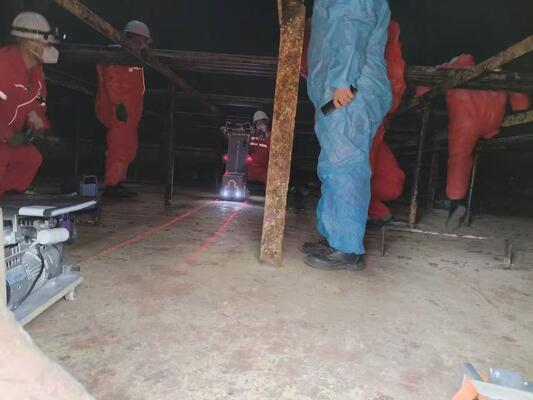

  • Líneas indicadoras láser duales para la trayectoria frontal del equipo
  • Puerto de carga para teléfono móvil
  • Función de carga de tableta
  • Batería de litio opcional de alta capacidad de 54 Ah que proporciona más de 8 horas de duración de la batería
  • Computadora con pantalla táctil robusta de 12 pulgadas, ligera y fácil de transportar
  • Adquisición y análisis de datos en tiempo real
  • Codificador mecánico de precisión fabricado en Alemania con un error de longitud de 3 mm
  • Motor importado de Alemania que garantiza un funcionamiento suave y una calidad fiable
  • Los sistemas Windows 10/11 dibujan automáticamente gráficos CAD de toda la placa inferior del tanque, localizan áreas corroídas y utilizan colores para indicar el grado de corrosión
  • La medición de espesor, la cámara de vacío y las pruebas de partículas magnéticas se pueden agregar a los gráficos de la placa inferior del tanque y mostrarse de manera integral en los informes
  • Función de comparación y superposición para comparar los resultados actuales con los anteriores para determinar los cambios en los defectos
  • Diseño de parches y funciones estadísticas para un fuerte soporte de mantenimiento de tanques
  • Las barras hidráulicas permiten levantar fácilmente el puente magnético de la placa base
Características Opcionales
  • Base de extracción y almacenamiento de imanes opcional para evitar que los imanes se adhieran a artículos ferromagnéticos
  • Estación de acoplamiento opcional con cuatro ruedas de goma de alta resistencia para facilitar el arrastre
  • Carro de unidad principal opcional para mover la unidad principal desmontada sin tener que transportarla
  • Interruptor anticolisión opcional para evitar colisiones con obstáculos
  • Ángulo de visión único ajustable opcional para tabletas
  • Ajuste de ángulo de visión 2D ajustable y giratorio controlado por computadora opcional
  • Control de operación con manillar recto opcional
  • Control con manillar de motocicleta opcional
  • Se puede agregar control de operación por cable
  • Se puede agregar funcionalidad de control inalámbrico
  • Función de freno opcional
Características del Software de Informes
  • Detección y Dibujo CAD Automatizados
  • Función de diseño de parches
  • Función para generar informes de prueba
  • Análisis de forma y tamaño de defectos
  • Los defectos se pueden detectar mediante inspección visual, ultrasonido, cámara de vacío y pruebas de partículas magnéticas
  • Enumere el número y la ubicación de los defectos para cada placa directamente
Parámetros Técnicos
Parámetro Especificación
Principio Principio de Fuga Magnética
Número de Sondas 192 sondas de bobina MLF Hall y 64 sondas LMA Hall
Ancho de Escaneo 300 mm
Longitud Máxima de Escaneo 30 metros
Precisión de Posicionamiento ±3 mm o ±0.04% (longitud de escaneo de 8 metros)
Método de Conducción Accionamiento por motor de CC
Velocidad de Escaneo 0.5 m/s (fijo)
Eficiencia de Detección 9 metros cuadrados/minuto
Rango de Espesor Modo de dibujo: Máximo 12.5 mm
Modo de parada automática: 16 mm
Propiedades del Recubrimiento Transparente Fuerte poder de penetración; puede penetrar recubrimientos no ferromagnéticos de hasta 6 mm de espesor
Sensibilidad Máxima 20% de corrosión del espesor de la placa inferior del tanque
Precisión de Defectos ±5% del equivalente de evaluación
Capacidad Mínima de Detección de Defectos Agujero de Φ2 mm, con una profundidad del 50% del espesor de la placa
Defectos en Superficie Superior e Inferior Puede determinar si la corrosión está en la superficie o en la parte inferior de la placa base
Almacenamiento de Datos Disco duro de computadora o disco duro externo USB
Análisis en Tiempo Real Ver tamaño de corrosión del defecto, coordenadas X/Y específicas y ubicación de la superficie del defecto
Fuente de Alimentación Batería recargable de 12V CC con cargador inteligente de voltaje de operación de 220V
Peso Aproximadamente 45 kg
Software Software de adquisición y análisis de datos en tiempo real, software de informes de análisis
Configuración Básica
  • Unidad principal desmontable: 1 unidad
  • Tableta con pantalla táctil robusta de 12 pulgadas: 1 unidad
  • Software de prueba y análisis: 1 juego
  • Software de informes gráficos: 1 juego
  • Cargador de batería y cargador: 1 juego
  • Soporte de montaje para computadora: 1 juego
  • Tornillos de montaje para computadora: 2 piezas
  • Placas de prueba de comparación: una de cada 6 mm, 8 mm, 10 mm y 12 mm
  • Cajas de transporte: 3 piezas
